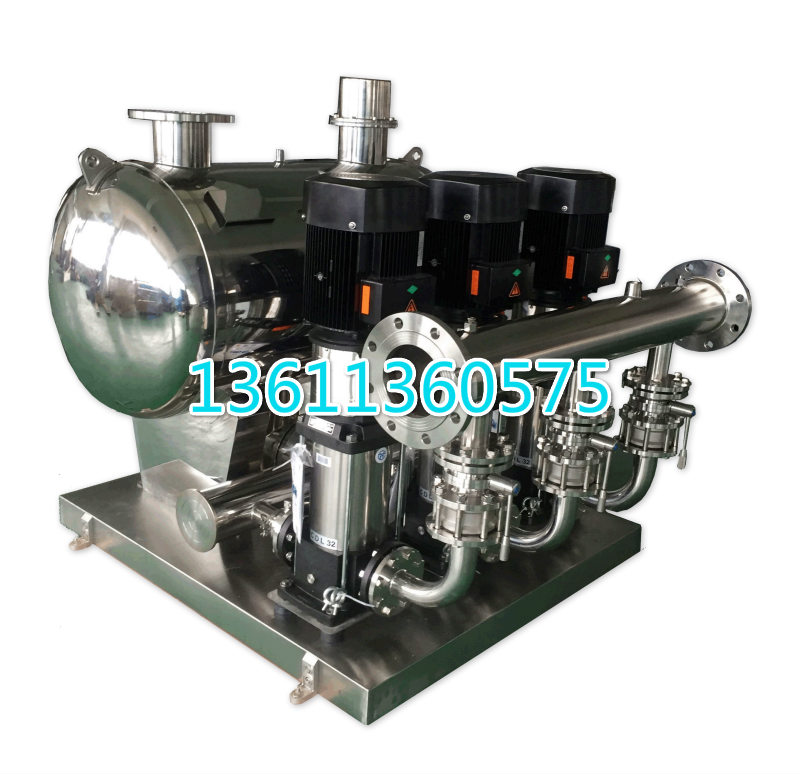

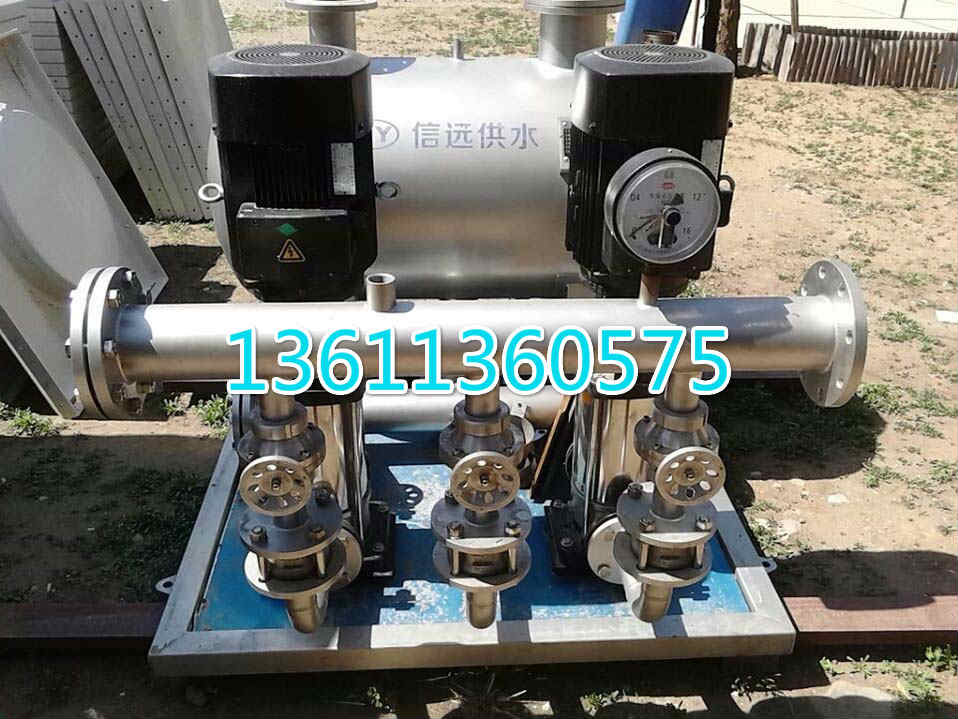

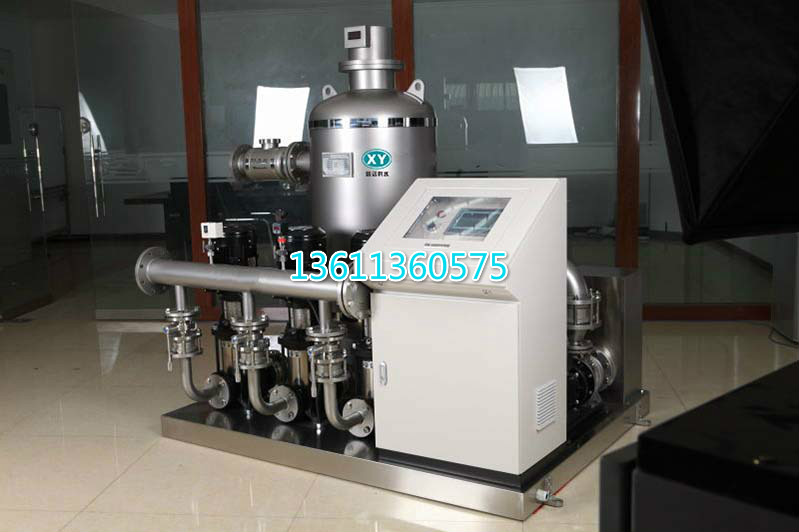

XYG無負壓變頻供水設備
★ 概述
自來水連續進入穩流罐，穩流罐內空氣經真空抑制排出，當罐內蓄滿水后, 真空抑制器自動關閉，防止溢流，隨之罐內壓力升高，當進水壓力傳感器檢測到罐內壓力滿足用戶壓力時，設備水泵不啟動，自來水通過旁通管供用戶；當進水壓力傳感器檢測到罐內壓力不能滿足用戶使用壓力時，水泵啟動變頻運行，智能控制系統實時根據用戶管網壓力與水泵設定壓力進行運算和比較，若用戶管網壓力高于用戶所需壓力，則自動減少輸出頻率，從而使水泵的轉速減少，出水量減少，若用戶管網壓力低于用戶所需壓力則自動增加輸出頻率，從而使水泵的轉速增加，出水量增加，當一臺泵運行滿足不了用戶需要時，各水泵依次啟動運行。當進水壓力傳感器檢測到罐內壓力達到自來水公司規定的限定壓力時，設備水泵停止運行，確保自來水管網不產生負壓，當用戶用水量高于設備供水量時，罐內壓力瞬間低于一個大氣壓，真空抑制器自動打開，使氣體進入穩流罐內，消除負壓。
★ 無負壓變頻供水設備適用范圍
居民生活用水：如高層建筑、居民小區、別墅等。
公共場所：如醫院、學校、體育館、高爾夫球場、機場等。
商用大廈：如賓館、寫字樓、百貨商場、大型桑拿浴等。
灌溉：如公園、游樂場、果園、農場等。
制造業：如生產制造、洗滌裝置、食品工業、工廠。
其他：水池及其他形式供水的改造。
★ 無負壓變頻供水設備功能特點
1、 無負壓
◆系統與市政自來水管網直聯取水加壓運行不會造成市政自來水管網出現負壓。
◆高品質智能型電腦控制。
◆專用自主開發，具有多樣化功能，能夠提供尖端水準的精密控制，已經達到世界領先水平。
2、 借壓（或疊壓）
◆設備在運行時，借助市政自來水管網的壓力，并在此基礎上增壓，與從普通蓄水池吸水相比運行時可減少泵臺數或降低轉速而達到節能目的。
3、 保持恒壓壓力
◆設備實時通過壓力傳感器檢測出口壓力，將檢測值和設定值進行比較運算，確定電機及水泵投入臺數和變頻器輸出頻率（反應為電機及水泵轉速），以實現恒壓供水的目的。
4、 停電不斷水
◆供電線路停電時，系統通過旁通管路實現停電不斷水，即停電時系統自動切換市政自來水壓力供水。
5、高度自動化
◆系統能實現全自動控制，具有手動/自動切換、主副泵定時輪換、壓力調整、恒壓、高低電壓保護、欠相保護、漏電保護、過載保護、過熱保護、缺水保護、不用水停泵、瞬間跳閘保護等功能。另可根據用戶需求配置人機界面，可視化遠程調整、檢測和維護。
5、 衛生
◆過流部件均采用不銹鋼食品級材料制造，符合國際涉水衛生規范。
6、 節省投資
◆系統沒有蓄水池等土建貯水設施，節省了占地面積，降低了建筑承載負荷，因此大大降低了投資費用。
7、 節省運行費用
◆系統保證管道恒壓是根據用水量的變化調整投入水泵臺數和運轉速度，用水量大時投入功率大，用水量小時投入功率小，小用水量時（如夜間）系統由有小功率泵變頻調速恒壓供水。系統一直在高效率點運行。因此大大降低了運行費用。可節約能源60%以上。
◆如市政管網有一定的壓力，運行時只需在市政壓力基礎上補壓即可。與傳統具有蓄水池的供水設備相比達到同樣的效果而從電網吸取的功率較小。節能效果十分顯著。
◆系統全自動運行無需專人值守，又因沒有蓄水池等土建貯水設施，也沒有水質處理儀器，免去定期清洗、消毒等工作。故進一步降低了運行費用。
XYG無負壓變頻供水設備性能參數表節選版 (此表格為節選表格，因完整的表格太大，無法發布到網上，如需完整的表格，請直接聯系。)
|
序號 |
型號 |
設備 流量 |
水泵 規格 |
水泵型號 |
水泵 臺數 |
參數 戶數 |
智能控制柜型號 |
水泵設備水泥底座 L*W*H（mm） |
穩流補償器 |
||
|
流量（m3/h） |
揚程（m） |
功率（kw） |
|||||||||
|
1 |
XYG3-22-2 |
3 |
CR3-5 |
3 |
22 |
0.37 |
2 |
12 |
XYBK-0.37-2 |
2000*600*200 |
Φ600*1300 |
|
5 |
XYG3-60-2 |
3 |
CR3-13 |
3 |
60 |
1.2 |
2 |
12 |
XYBK-1.1-2 |
2000*600*200 |
Φ600*1300 |
|
10 |
XYG4-60-2 |
4 |
CR3-17 |
4 |
60 |
1.5 |
2 |
22 |
XYBK-1.1-2 |
2000*600*200 |
Φ600*1300 |
|
15 |
XYG5-60-2 |
5 |
CR5-11 |
5 |
60 |
1.1 |
2 |
32 |
XYBK-1.1-2 |
2000*600*200 |
Φ600*1300 |
|
20 |
XYG6-42-2 |
6 |
CR5-9 |
6 |
42 |
1.1 |
2 |
45 |
XYBK-1.1-2 |
2000*600*200 |
Φ600*1300 |
|
25 |
XYG7.5-37-2 |
7.5 |
CR10-4 |
7.5 |
37 |
1.1 |
2 |
65 |
XYBK-1.1-2 |
2000*600*200 |
Φ600*1300 |
|
30 |
XYG7.5-85-2 |
7.5 |
CR10-9 |
7.5 |
85 |
3 |
2 |
65 |
XYBK-3-2 |
2000*600*200 |
Φ600*1300 |
|
35 |
XYG9-70-2 |
9 |
CR10-8 |
9 |
70 |
3 |
2 |
88 |
XYBK-3-2 |
2000*600*200 |
Φ600*1300 |
|
40 |
XYG10-48-2 |
10 |
CR10-6 |
10 |
48 |
2.2 |
2 |
105 |
XYBK-2.2-2 |
2000*600*200 |
Φ600*1500 |
|
45 |
XYG12-51-2 |
12 |
CR15-4 |
12 |
51 |
4 |
2 |
140 |
XYBK-4-2 |
2000*600*200 |
Φ600*1500 |
|
50 |
XYG14-49-2 |
14 |
CR15-4 |
14 |
49 |
3 |
2 |
180 |
XYBK-3-2 |
2000*600*200 |
Φ600*1500 |
|
55 |
XYG15-35-2 |
15 |
CR15-3 |
15 |
35 |
3 |
2 |
200 |
XYBK-2.2-2 |
2000*600*200 |
Φ600*1500 |
|
60 |
XYG15-96-2 |
15 |
CR15-8 |
15 |
96 |
7.5 |
2 |
200 |
XYBK-7.5-2 |
2000*600*200 |
Φ600*1500 |
|
65 |
XYG16-83-2 |
16 |
CR15-7 |
16 |
83 |
5.5 |
2 |
220 |
XYBK-5.5-2 |
2000*600*200 |
Φ600*1500 |
|
70 |
XYG17-66-2 |
17 |
CR15-6 |
17 |
66 |
5.5 |
2 |
240 |
XYBK-5.5-2 |
2000*600*200 |
Φ600*1500 |
|
75 |
XYG18-54-2 |
18 |
CR15-5 |
18 |
54 |
5.5 |
2 |
265 |
XYBK-5.5-2 |
2000*600*200 |
Φ600*1500 |
|
80 |
XYG19.5-50-2 |
19.5 |
CR20-4 |
19.5 |
50 |
5.5 |
2 |
300 |
XYBK-5.5-2 |
2000*600*200 |
Φ800*1500 |
|
85 |
XYG21-35-2 |
21 |
CR20-3 |
21 |
35 |
4 |
2 |
335 |
XYBK-4-2 |
2000*600*200 |
Φ800*1500 |
|
90 |
XYG21-94-2 |
21 |
CR20-8 |
21 |
94 |
11 |
2 |
335 |
XYBK-11-2 |
2000*600*200 |
Φ800*1500 |
|
95 |
XYG22.5-77-2 |
22.5 |
CR20-7 |
22.5 |
77 |
7.5 |
2 |
375 |
XYBK-7.5-2 |
2000*600*200 |
Φ800*1500 |
|
100 |
XYG24-61-2 |
24 |
C6R20-6 |
24 |
61 |
7.5 |
2 |
410 |
XYBK-7.5-2 |
2000*600*200 |
Φ800*1500 |
|
105 |
XYG26.5-42-2 |
26.5 |
CR32-3-2 |
26.5 |
42 |
5.5 |
2 |
475 |
XYBK-5.5-2 |
2000*600*200 |
Φ1000*2000 |
|
110 |
XYG29-30-2 |
29 |
CR32-2 |
29 |
30 |
4 |
2 |
550 |
XYBK-4-2 |
2000*600*200 |
Φ1000*2000 |
|
115 |
XYG29-102-2 |
29 |
CR32-7-2 |
29 |
102 |
15 |
2 |
550 |
XYBK-15-2 |
2000*600*200 |
Φ1000*2000 |
|
|
|
|
|
|
|
|
|
|
|
|
|
