產品名稱：

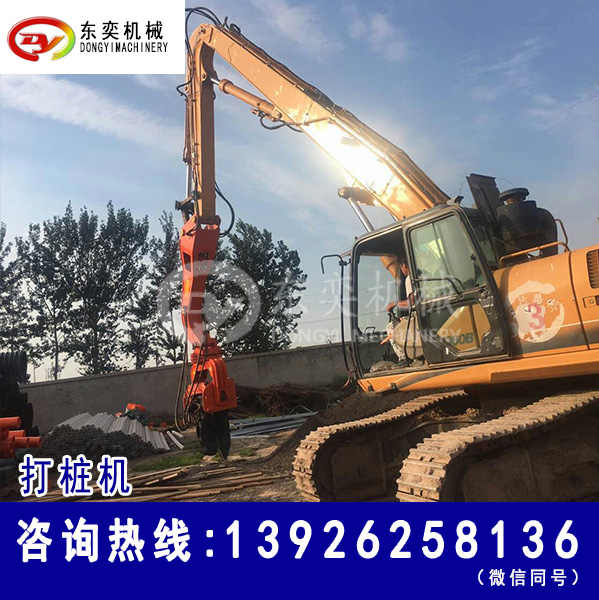

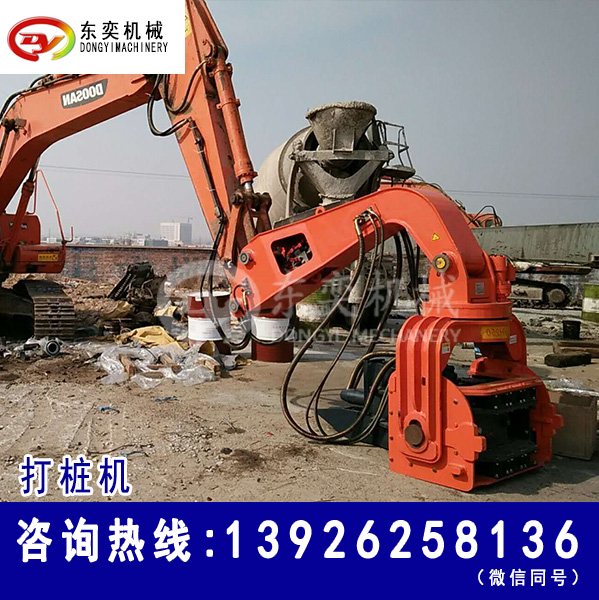

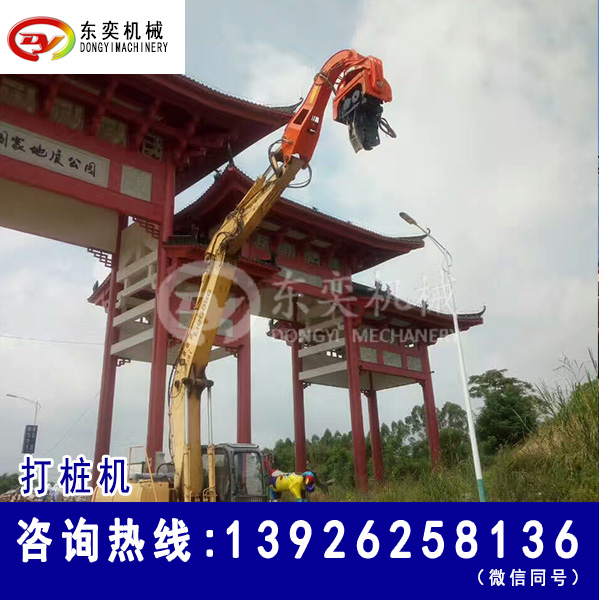

管樁打樁機
規 格：BY-VH系列產品備注：安裝于挖掘機上使用，用于打管樁產品類別：
樁工設備
產品優勢
● 可打拔鋼板樁、水泥樁、鋼軌樁、鐵板、H鋼、鋼管。● 打樁及拔樁間的作業轉換快速。● 拔樁時所需之拉力較其他系統少很多。● 不會傷及鋼管樁、鋼板樁及鋼軌樁的頂部或底部● 可經常地在建筑物附近工作也不會損壞建筑物本身● 由于作業安靜且工期較短，有助于克服環保方面的問題
特色說明
1.液壓馬達驅動的轉盤最新齒輪內藏設計,有效避免臟污及碰撞,齒輪皆可更換,配合緊密,平穩耐用,十足可靠！
2.通氣口確保齒輪箱內壓力平衡，穩定排熱
3.采用高效能進口減振橡膠塊質量穩定，壽命長！
4.采用原裝進口液壓馬達效能加倍，品質超群！
5.精密油路系統特殊針對打樁機功能及特性設計制造，有效提升打樁機的使用效能。
6.精心設計的電路控制盒
原理與工程應用范圍
東奕高頻液壓振動打樁機，是運用振動式沉樁打拔樁，特別適用于市政、橋梁、圍堰、建筑地基等中短樁工程。操作原理: 1.系列高頻液壓振動打樁機內置兩只偏心軸，采液壓馬達驅動，產生高速旋轉及垂直激振力，透過減振橡膠塊后，維持一定的振幅，能夠應付各種類型的土質與打樁要求。 2.激振力是與偏心軸尺寸和振動次數平方成正比，北奕制作的偏心軸均經過詳細計算與測試，能夠兼顧強大的激振力和材料特性，不但能滿足工作需要，同時保證了機械可靠度。施工原理: 振動式沉拔樁錘是利用其高頻振動，以高加速度振動樁身，將機械產生的垂直振動傳給樁體，導致樁周圍的土體結構因振動發生變化，強度降低。樁身周圍土體液化，減少樁側與土體的摩擦阻力，然后以挖機下壓力、振動沉拔錘與樁身自重將樁沉入土中。拔樁時，在一邊振動的情況下，以挖機上提力將樁拔起。打樁機械所需要的激振力要根據場地土層、土質、含水量及樁的種類、構造而綜合確定。 振動法沉樁效率較其它工法為高，主要適用于鋼板樁、鋼管樁及長8m以內的細長混凝土預制樁。這種沉樁法最適用于砂土中作業，在黏土中效果較差，必須選用較大功率的機型。工程應用范圍： ·市政·填海及橋梁·圍堰·建筑地基·高速鐵路·公路軟地基處理·碼頭工程·深基坑支護
性能參數
主機型號
主機外形尺寸
（夾嘴以Ｃ16Ｅ為例）
A
B
C
BY-VH250
2279
1245
737
BY-VH300
2279
1245
737
BY-VH330
2359
1255
880
BY-VH350
2359
1255
880
BY-VH400
2369
1460
980
BY-VH450
2369
1460
980
BY-VH500
2369
1460
980
型號
項目
BY-VH250
BY-VH300
BY-VH330
BY-VH350
BY-VH400
BY-VH450
BY-VH500
轉速
2800
3000
3000
3000
2600
2600
2600
激振力（T）
39.5
48
51
53.4
55.5
58
63
液壓系統工作操作壓力（Bar)
300
300
300
300
300
300
300
液壓系統最小流量需求（Lpm）
175
240
270
270
280
300
320
主機重量（T）
1.55
1.65
1.65
1.8
2
2.05
2.1
適用挖掘機重量（T）
20-24
24-30
30-35
35-40
38-42
40-45
48以上
夾嘴重量
C15：455kg；C16E:530kg;C18E:578kg；C30B:455kg；C35B:530kg
副手臂重量
A200：500kg；A250B:600kg；A350：900kg
