BJ清水泵《離心泵》韓輝工業水泵型號齊全

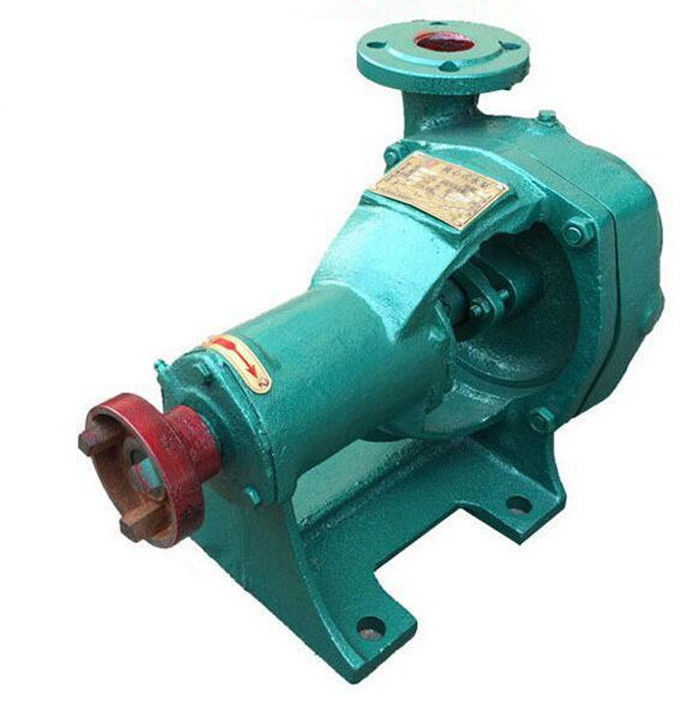

BJ型清水泵系列單級單吸懸臂式離心泵，供吸送清水及物理化學性質類似于水的液體之用， 本型泵揚程在8-93米時，清水泵，流量為4.5—360米3／時，液體的***溫度不得超過80℃，適合于工廠、礦山、城市給水和農田灌溉等用。

清水泵結構說明

    BA型泵的主要另件有：泵體（1）；泵蓋（2）；葉輪（3）；軸（4）；和托架（5）。泵的吐出口與泵的軸線成垂直方向，100BJ-15清水泵，并可根據安裝使用條件與泵體共同旋轉90°，180°和270°角。本型泵由電機通過彈性聯軸器直接轉動，或通過皮帶傳動裝置進行轉動。

 離心清水泵填料起著密封的作用，防止空氣透入和大量液體滲出，填料密封由填料室，填料壓蓋，填料環，鉛粉油浸石棉繩構成。少量高壓液體通過泵體內的串水孔流入填料室中，起水封作用。填料的松緊程度必須適當，不可太緊，也不可太松，以液體能一滴一滴滲出為準，填料太緊，較易發熱，同時耗費功率，填料太松，液體滲漏大，降低水泵效率，填料內如滲水過多，應按時填加或更換填料。

 清水泵及電機安裝在一個底座上，用彈性聯軸器聯接，當安裝時必須注意電機與水泵的軸在同一條中心線。

離心泵使用與維護

起動及停止：

    (1)檢查托架內的黃油或用油標尺來測量稀油的油位是否在規定范圍內。

    (2)試驗起動，檢查電機旋轉方向是否正確。試驗時間不準超過l分鐘。

    (3)經泵體上部螺孔，往水泵和吸水管內灌水。

    (4)閉上吐出管上之閥及壓力表之旋塞。

    (5)上述過程完竣后，啟動電機，并打開壓力表旋塞。

    (6)當水泵以全轉數工作時，壓力表顯示適當壓力，然后打開真空表旋塞，并且逐漸打開排水管路上的閘閥到需要范圍為止。

    (7)當要停止水泵時，要慢慢的關閉在排水管路上閘閥，并閉真空表旋塞，并停止電動機，然后閉上壓力表旋塞。如果所處的環境，外界溫度較低時，則應將泵體下部的四方螺塞打開，放出水泵內的水，以免凍裂。

    (8)當長期停止使用水泵時，水泵應拆卸開，再將另件上的水擦干，并在滑動面處涂上防銹油，妥善保存。

3、運轉：

(1)注意水泵軸承溫度，不應超過外界溫度35℃，但最高不應大于75℃。

(2)托架內的油位，必須保持在油標尺的兩刻度之間。

(3)在水泵工作的第一個月內，經100小時后，更換托架的潤滑油，以后稀油在水泵每工作500小時換油一次，黃油在2000小時換油一次。

(4)填料室內正常程度漏水，每分鐘以10-20滴，超過或太少者，應壓緊或放松填料壓蓋。

(5)定期檢查彈性聯軸器，注意電機軸承溫升。

(6)運轉過程中，如發現噪聲或不尋常的聲音時，應立即停車，檢查其原因。

(7)水泵工作每2000小時應進行周期檢查，葉輪與密封環配合處的間隙，不能磨損過大，吸水直徑為l00毫米或小于100毫米的泵其間隙在直徑方向的最大值為1。5毫米，吸水管直徑等于l00毫米或大于150毫米時，其間隙在直徑上的最大值為2毫米，如超過時，可更換密封環。

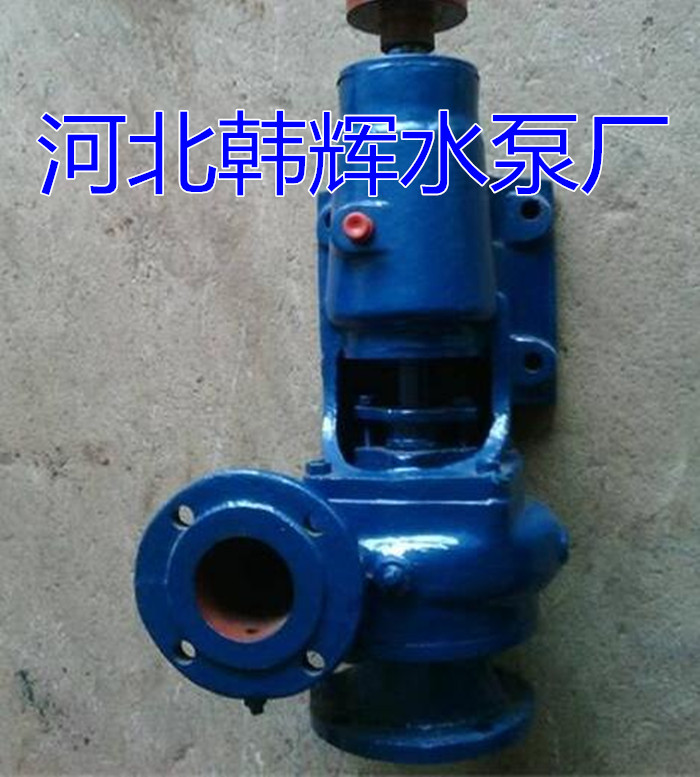

    BJ型清水泵的主要配件有：泵體(1)；泵蓋(2)‘葉輪(3)；軸(4)；和托架(5)。泵的吐出口與泵的軸線成垂直方向，并可根據安裝使用條件與泵體共同旋轉90。，180。和270。角。本型泵由電機通過彈性聯軸器直接轉動，或通過皮帶傳動裝置進行轉動。

泵體(1)為鑄鐵制成，其內制有逐漸擴散至泵的吐出口成渦形的流道，出口法蘭上鉆有安裝壓力表的管螺孔。

 泵蓋(2)為鑄鐵制成，流道為收縮形，與泵體間墊有紙墊，進水口法蘭上鉆有安裝真空表的管螺孔。

 葉輪(3)為鑄鐵制成，是單側進水，內有成曲面的葉片，在靠近軸孔處，鉆有幾個孔，以平衡軸向力。

 軸(4)由優質炭素鋼制成，一端固定葉輪，工作時軸裝配在托架內的球軸承內轉動。

 托架(5)為鑄鐵制成，以稀油潤滑的托架有油室，油面應常以油標尺來測量油位。
