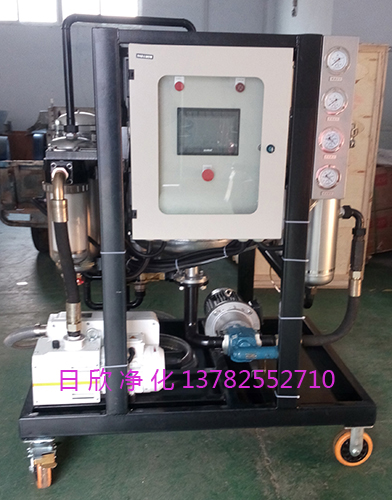

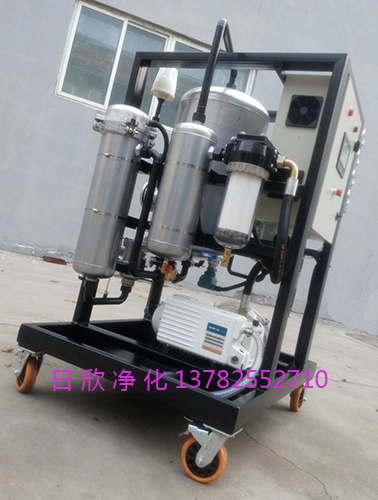

濾油機ZLYC系列汽輪機油高粘度真空脫水過濾機
真空濾油機在生產用油，如：變壓器油、透平機油、機床潤滑油、開關油、互感器油等油液的現場處理方面有著廣泛的用途。工業用油使用一段時間后，油液中會出現水污染和顆粒污染等，這會加速油液變質，加快金屬疲勞，加劇液壓元件的磨損，并會使絕緣油喪失介電強度。真空濾油機能在不停產的情況對油液進行動態處理，降低生產運行成本，杜絕廢油燃燒、排放，避免了由此產生的環境污染。目前，我國生產此類濾油機的生產廠家較多，但其技術水平都不高，與國外同規格的濾油機相比差距較大，存在著能耗高，結構不合理，造型雜亂，油液處理精度不高等問題。
濾油機ZLYC系列汽輪機油高粘度真空脫水過濾機
真空濾油機適用于發電行業及電器制造廠、造紙廠、電化廠、工礦企業的變壓器油，汽輪機油（透平油），潤滑油，液壓油等工業用油的脫氣、除雜濾水凈化、抗燃油提高電阻率、降低酸值及廢油再生。克服了一般真空濾油機只適用于脫除含微水油處理的缺點，是運行油凈化最理想的專用設備。
工作原理：霧化后的油在真空狀態下進行脫水、脫氣、提高電阻率、降低酸值，三組濾清器能濾除各種細微的固體雜質，同時特殊的再生吸附劑能除去油中的殘物。
濾油機ZLYC系列汽輪機油高粘度真空脫水過濾機
| 型 號 | ZLYC-25-*/**/***/**** | ZLYC-32-*/**/***/**** | ZLYC-50-*/**/***/**** | ZLYC-100-*/**/***/**** | ZLYC-150-*/**/***/**** | ZLYC-200-*/**/***/**** |
| 總功率kw | 18 | 26 | 36 | 65 | 65 | 135 |
| 額定壓力MPa | 0.6 | |||||
| 粗過濾精度um | 100 | |||||
| 1級精過濾精度um | 10、20 | |||||
| 2級精過濾精度um | 3、5 | |||||
|
外形尺寸mm LxBxH |
1250x920 x1600 |
1350x980 x1600 |
1500x1060 x1800 |
1600x1080 x2100 |
1800x1200 x2200 |
2000x1200 x2200 |
| 濾芯更換壓差MPa | 0.2 | |||||
| 電 源 | AC 380V三相，50Hz | |||||
| 額定真空度Pa | ≤-0.095 | |||||
| 額定流量L/min | 25 | 32 | 50 | 100 | 150 | 200 |
| 濾后含水量ppm | 5～30 | |||||
| 重量kg | 360 | 470 | 680 | 840 | 960 | 1500 |
| 濾后含氣量（體積比） | ≤0.2％ | |||||
注：*過濾精度，如03精過濾為3微米
**適用介質，省略：一般液壓油 BH：水-乙二醇，V:磷酸脂液壓油
***適應介質粘度 ≤100cSt,當介質粘度過高或油液溫度低時，需增加加溫裝置
****防爆型：型號前加F，省略：普通型。
外形尺寸：
真空系統:
由真空罐、真空泵、冷凝罐、積液罐、補氣系統組成。采用優化結構設計，極大地增加了油液在真空系統中的表面積，并最大限度地延長了油液在真空系統中的行程。使油中的水分和氣體得到充分溢出。 本機采用先進的消沫系統，使濾油機在工作時絕不會出現同類產品普遍出現的噴油現象。
脫色凈化系統:
脫色凈化系統由我公司獨有的脫色吸附材料來完成。我公司選用優質原料，采用先進的生產技術和工藝生產的脫色吸附劑，具有高效催化和吸附功能。不僅有較好的脫色能力，同時活性較高，帶油率低，過濾速度較快，是最理想的脫色元件。
加熱系統：
采用分段逐級加熱，表面熱負荷小于1.0W/cm2，不會過熱引起油液變質。油溫可在0～100℃任意調節，自動控制，并設有保護裝置，當進油量過少時自動停止工作，避免干燒引起加熱器的損壞。
過濾系統：
采用三級過濾，吸油口粗過濾器保護油泵并延長主過濾器的使用壽命。泵后設有兩級精過濾器，使油液快速達到很高的清潔度。濾材采用特種漸變孔徑玻璃纖維材料，可分層過濾不同粒徑的顆粒，極大地提高了濾芯的使用壽命。具有完善的濾芯結構，可有效降低濾材的表面流速，獲得穩定的過濾精度。
清除固體顆粒：
為了清除懸浮的顆粒性物質，ZLYC高效真空濾油機通過三級過濾能夠?yàn)V除引起軸承、泵和閥中的磨粒磨損的顆粒。它還清除可能聚積在閥芯與閥套之間的間隙中并引起電液伺服閥中的卡緊和不穩定性的淤泥。在絕緣油中，此過濾水平可防止由帶電顆粒的搭橋作用引起的電氣擊穿。
清除空氣：
ZLYC高效真空濾油機能夠清除100%的游離空氣和多達75%的溶解空氣，空氣在油液通過真空罐時被清除。其他氣體視循環時間被減少到微量。
清除水：
油中的游離水和溶解水通過降低潤滑性、氧化和形成酸而使油液變質，不含水的油液即使曝露于高溫也不容量氧化和形成有機酸。有機酸化合物的存在導致腐蝕。水加快油液的熱降解而生成顆粒或含碳物質。水的存在還引起油液聚合而形成大分子。聚合作用造成粘度改變，生成就堵塞節流孔和使系統元件磨損而言有害的固體。ZLYC高效真空濾油機能夠清除100%的游離水和95%以上的溶解水。
系統原理圖：
真空除水的效果主要與工作真空度和油液溫度有關。真空度越低，溫度越高，除水效果越好。油溫一般在60℃左右，溫度過高將加速油液的氧化。對于液壓油，真空度一般在600～700 Pa，可使油中的含水量降至100ppm以下。對于變壓器絕緣油，可采用更高的真空度，含水量可降到10ppm。
通過真空的吸力，油液從頂部進入真空罐內并通過噴嘴噴淋而下，油液中的水分在真空室內氣化并被真空泵抽出，除水后的油液從底部排出。在真空室的中部填有親油材料，使噴淋下來的油液分散在填充材料表面而形成很薄的油膜，以增大氣液兩相界面面積，并延長油液在氣相空間中停留的時間。
不同的液體有著不同的飽和蒸氣壓。在70℃的溫度下，水大約在30000 Pa壓力下開始沸騰，而油則在5 Pa的低壓下，才能沸騰。在相同的溫度下，油的飽和蒸氣壓比水要低得多。因此，通過抽真空將油液液面的壓力，降低到水的飽和蒸氣壓以下時，則油液中的水將發生劇烈的氣化，并以蒸氣的形式從油中溢出。
真空脫水能夠有效去除油液中各種狀態的水，并能去除油液中的空氣和各種揮發性物質。
離子交換樹脂的再生方式離子交換劑失效后通過再生來恢復離子交換能力，常用再生方式有順流再生與逆流再生。
三、再生工藝參數
1.再生劑種類
離子交換樹脂的再生劑有鹽(NaCI )、酸(I-ICI, H2SO4)、堿(NaOH)等。在化工企業中，有采用硝酸做陽床再生劑的實例。為防止硝酸的強氧化性對陽離子交換樹脂造赫壞，一般控制再生劑的濃度在2%~2. 5%，再生劑的用量為理論量的2~3倍，陽離子交換樹脂的工作交換容量在800mol/m3左右。再生劑管路采用耐硝酸腐蝕不銹鋼材質。橡膠在硝酸的強氧化性作用下易老化開裂，失去防腐作用，為此陽床內壁涂刷抗硝酸涂料。
