11KW變頻器

聯系人：羅小姐 手機:18925118560 QQ:2850656081

1、產品簡介

   “保瓦博士”變頻器，是我公司引進德國尖端成熟的變頻控制技術，結合國際上最高端變頻器特性，及國內的應用特點，采用全新理念自主開發的一系列高性能，電流矢量型、低噪音的變頻器。在提高穩定性的前提下增加了簡易PLC、實用的PID節（具有恒壓供水功能），靈活的輸入輸出端子、參數在線修改、自識別信號傳輸故障、停電和停機參數存儲、注塑機節能控制、擺頻控制、RS485控制、現場總線控制等一系列實用先進的運行、控制功能。為設備制造和終端客戶提供了集成度高的一體化解決方案，對降低系統采購和運營成本，提高系統可靠性具有極大的幫助。

   “保瓦博士”變頻器，它優良的無級軟啟動性能，強大而可調整的控制功能，通過我公司實施ISO9001國際質量管理體系進行完善的品質控制，保證了產品極高的工作安全性，確保為用戶提供更安全可靠和更優性能的產品服務。

2、產品功能與特點

●優良的軟啟動功能：利用保瓦公司的PTI變頻器，可使電機沿試定的加速時間逐漸加速到正常運轉速，從而有效地降低了設備的機械沖擊，這將使設備的壽命得以有效延長，并可降低設備的維修和保養成本。

●完美的調速特性：三種速度控制方式：V/F恒轉矩控制方式，無PG矢量控制（SVC）方式，有PG矢量控制（VC）方式。

●顯著的節電效果：“保瓦博士”無感矢量變頻器，針對各類設備的特性配置專用的控制系統，具有良好的節電效果。作為優良的節電設備，廣泛應用于通風、供水、塑膠、陶瓷、印染、紡織、油田、五金等行業，節電效果達10-60%。

●內置簡易PLC功能：簡易PLC功能是一個多段速發生器，變頻器能根據預先設定的運行時間、運行頻率和方向，自動控制電機的運轉，以滿足生產工藝的要求。

●內置PID功能：可以很方便地實現如恒壓供水、恒壓供氣等閉環控制系統。

●內置擺頻功能：擺頻功能適用于紡織化纖等行業及需要橫動、卷繞功能的場合。

●具有豐富的保護功能：具有過流、過壓、欠壓、過熱、過載、豐富的保護功能。

●獨特的模塊化設計和可靠的產品結構。

●所有變頻器部件均采用高品質產品，從而保證產品的高壽命。

●發貨之前，每臺變頻器都已通過嚴格的測試，確保產品100%的優良率。

●經過特殊涂裝的PCB電路板，可保證產品在惡劣的工況條件下具有可靠的保護。

●完備的自我監控和報警功能可保證產品運行的高可靠性和高穩定性。

3、變頻器的安裝環境

3.1 安裝環境要求

   (1) 安裝在通風良好的室內場所，環境溫度要求在-10oC~40oC的范圍內，如溫度超過40oC時，需外部強制散熱或者降額使用。

   (2) 避免安裝在陽光直射、多塵埃、有飄浮性的纖維及金屬粉末的場所。

   (3) 嚴禁安裝在有腐蝕性、爆炸性氣體的場所。

   (4) 濕度要求低于95%RH，無水珠凝結。

   (5) 不可在機械沖擊、振動場合下使用。

   (6) 盡量遠離電磁干擾源和對電磁干擾敏感的其它電子儀器設備。

3.2 安裝方向與空間

   (1) 一般情況下應立式安裝。

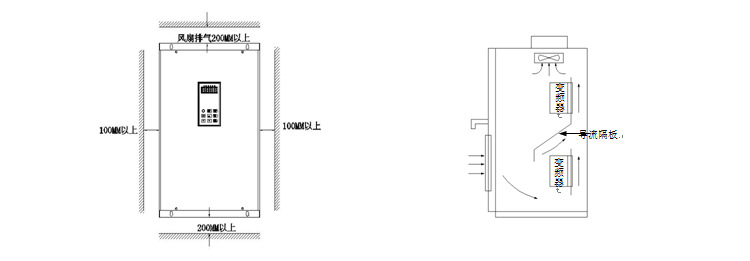

   (2) 安裝間隔及距離最小要求，如圖3-1所示。

   (3) 多臺變頻器采用上下安裝時，中間應用導流隔板，如圖3-2所示。

                圖3-1                        圖3-2

4、變頻器面板的拆卸和安裝

   拆卸:用十字螺絲刀把四個螺釘卸下來，即可卸下殼體。

   安裝:將安裝螺孔對齊后，上好螺釘即可。

5、變頻器配線的注意事項

注意：

   (1) 接線前，確保已完全切斷電源10分鐘以上，否則有觸電危險。

   (2) 嚴禁將電源線與變頻器的輸出端U、V、W連接。

   (3) 變頻器本身機內存在漏電流，為保證安全，變頻器和電機必須安全接地，接地線一般線徑為3.5mm2以上銅線，接地電阻小于10Ω。

   (4) 變頻器出廠前已通過耐壓試驗，用戶不可再對變頻器進行耐壓試驗。

   (5) 變頻器與電機之間不可加裝電磁接觸器和吸收電容或其它阻容吸收裝置,如圖3-3。

   (6) 為提供輸入側過電流保護和停電維護的方便，變頻器應通過中間斷電器與電源相連。

   (7) 繼電器輸入及輸出回路的接線(X1~X6、FWD、REV、OC、、DO)，應選用0.75mm2以上的絞合線或屏蔽線，屏蔽層一端懸空另一端與變頻器的接地端子PE相連，接線長度小于50m。

危險：

   (1) 確保已完全切斷變頻器供電電源，操作鍵盤的所有LED指示燈熄滅，并等待10分鐘以上，然后才可以進行配線操作。

   (2) 確認變頻器主回路端子P+、P-之間的直流電壓值在降至DC36V以下后，才能開始內部配線工作。

   (3) 只能由經過培訓并被授權的合格專業人員進行配線操作。

   (4) 通電前注意檢查變頻器的電壓等級是否與供電壓的一致，否則可能造成人員傷亡和設備損壞。
