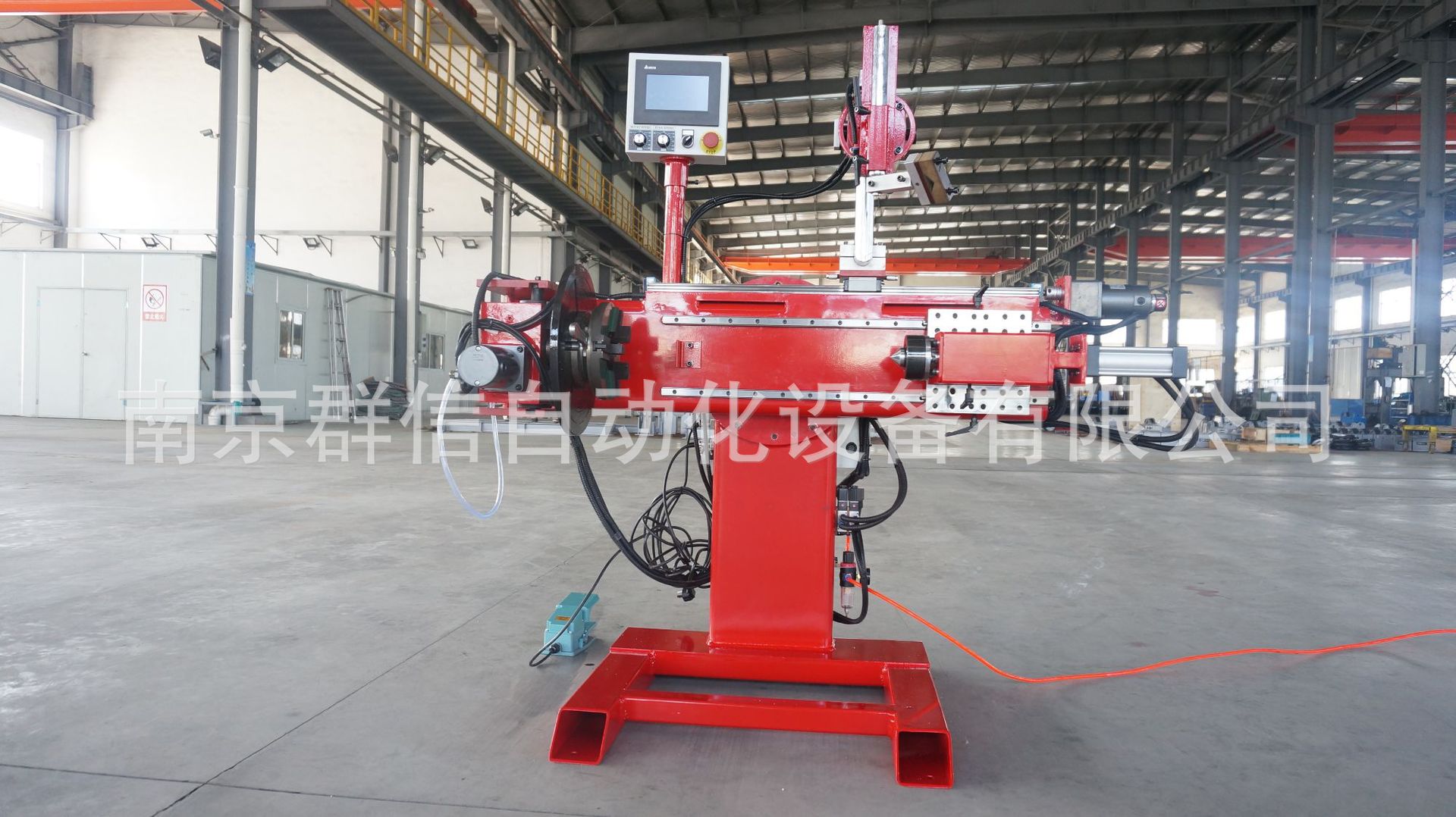

?設備照片

一、設備說明

本設備為按客戶實際需求而設計的TIG環縫自動焊機，用于管管對接/對插件環縫焊接。此系統主要包括五個部分：機械工裝部分、焊接電源、焊接集成控制系統、焊槍冷卻系統。主要功能包括：焊接啟動/停止、預熔時間控制、焊接電流控制、旋轉位置控制、焊接速度、預留自動送絲控制功能等。

主要適應如下焊接要求：

1、管子規格：長度≤600mm、直徑：≤Φ100

2、設備主要技術參數

卡盤直徑：??????????????????? 125MM

尾座可移范圍(手動）：????? ????600MM????

尾座頂緊行程：??????????????≤70MM

焊接直徑:????????????????????≤100MM

卡盤中心：??????????????????? 250MM

焊槍左右移動（直流電機）：????≥500MM

焊槍上下移動（直流電機）：????≥150MM

旋轉電機????????????????：???伺服

焊接電源????????????????：???? EWM200

管管工藝要求：

1、焊接碳鋼管時，焊口處5-8mm要拋光除銹，露出金屬原色；

2、管子切口要平整、垂直、除毛刺，兩根管對上后無間隙；

3、清潔油污；

4、工件需采用手工氬弧焊不加絲點焊或不點焊，點焊時勿將管口焊破；

5、做好背面通氣準備工作

一、主要配套設備

?

?

三、配套設備技術說明

控制平臺簡介

設備的供電系統能在220V±5， 50Hz±1％的網路電壓下能夠長期穩定運行，滿足設備的工藝要求和安全要求，當設備出現故障或在超出范圍時系統可顯示故障信息，并立即給出聲光報警信號。

設備的控制系統執行信號進入PLC控制系統和伺服系統進行控制。

控制系統具有人機界面裝置，通過顯示觸摸屏與控制系統進行對話，菜單全部漢化顯示，數字輸入控制參數。

可編程控制器（PLC）進行組態，實現控制系統的邏輯控制，具有小型化，高速度，高性能，大容量等特點，控制系統的其它電氣元件，如繼電器、接觸器、存儲單元、信號采集及傳遞元件、各種行程開關、按鈕等均采用優質元器件，使控制系統的可靠性和壽命得到了很大提高。本控制系統與焊接電源一體控制，可實現設備動作與焊接過程的無縫連接，達到理想的焊接質量。

?

1. 1.???????? 500A TIG水冷直柄焊槍

本焊槍結構采用內置水冷，集水、電、氣管于一體，分槍體、陶瓷噴嘴、鎢極夾、銅分流器、密封圈、鋁合金槍夾等組成。暫載率：60％ 500A；100％ 400A

1. 2.???????? 水、電、氣連接總成

此總成用于連接系統各種設備，它包括：焊接電纜、控制電纜、氣管、水管以及各種接口航插等等。

?
