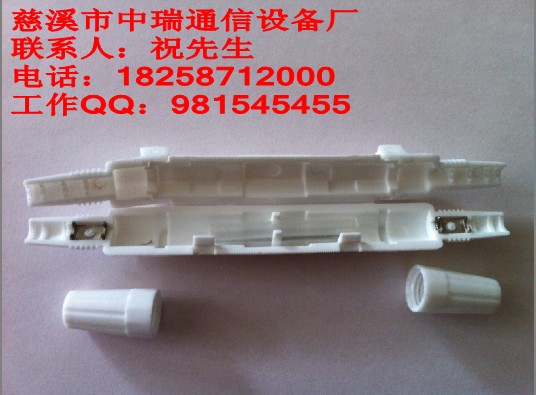

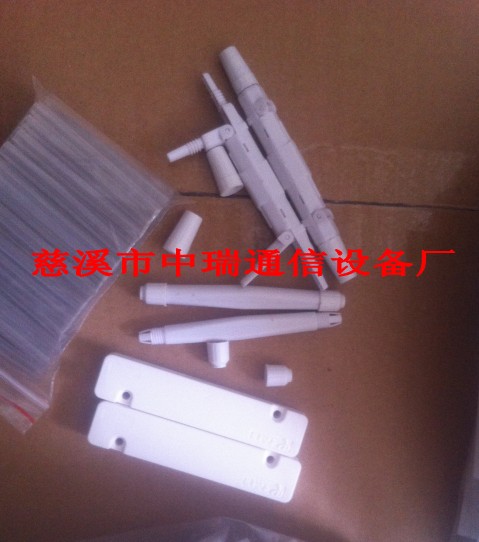

蝶形光纜熔接保護盒//皮線光纖保護盒（廠家批發）

皮線熔接保護盒，可實現皮線與皮線、皮

線與尾纖之間的連接保護

1 用途

主要用于入戶碟形光纜與蝶形光纜熔接或蝶形光纜入戶與尾纖熔接保護功能。

  2.特點

2.1體積小巧、外形美觀、安裝方便。

2.2阻燃級別為V0的汽車專用塑料

2.3滿足線纜固定口即滿足皮線又滿足普通尾纖固定。

2.4熔接點保護穩定可靠，不易受到外力作用而損壞折斷。

3技術參數

3.1使用環境

適應環境溫度:-25℃~+65℃。

大氣壓力：70Kpa~106Kpa.

3.2產品外觀

          不存在任何可能影響產品性能的缺陷，且塑料外殼注塑飽滿、光滑、無銳角。

3.3震動

振動：10Hz,正弦曲線；

振幅：3毫米（6毫米，波峰到波谷）；

    夾住的距離：10倍直徑（最少250毫米）；時間:2小時

    光纖的殘余附加衰減在1550nm處應不大于0.03dB;

3.4扭轉

扭矩：最大25牛米或最大扭轉90度角；

施加扭矩位置：距離光纜末端100毫米處；

循環次數：每個保護盒5次循環。

光纖的殘余附加衰減在1550nm處應不大于0.03dB。

3.5扭轉

試驗方法：GB/T 7424.2中方法E7；

b)受扭長度：1m；

c)扭轉次數：20次；

d)扭轉角度：±180°；

e)張力負載：20N；

f)驗收要求：護套應無目視可見的任何損傷和開裂；試驗后，光纖的殘余附加衰減在1550nm處應不大于0.03dB。

以上是來自中國電信測試后出具的相關數據，請放心購買。量大價格從優，可來電咨詢：18258712000

慈溪市中瑞通信設備廠，專業研發生產各類通信產品，綜合布線產品，聯系人：祝先生 電話：18258712000 QQ：981545455

FTTH光纖入戶綜合布線說明

．陽角： 直線槽在外側直角轉彎處作折彎轉角連接使用。 共2件 （阻燃ABS合金料）
．陰角： 直線槽在內側直角轉彎處作折彎轉角連接使用。 共2件（阻燃ABS合金料）
．彎角： 直線槽在平面轉彎處作轉角使用。 共2件（阻燃ABS合金料）
．封洞線槽： 直線槽方式敷設蝶形引入光纜時，在光纜穿越墻洞處保護光纜使用。  共3件（阻燃ABS合金料）
．線條（直線槽） ：采用線槽方式直線路由敷設蝶形引入光纜時使用， 保護固定光纜。  10000*12*8mm 上下2組合（阻燃PVC料）
．線槽軟管： 線槽在跨越電力線或在墻面彎曲、凹凸處使用. 共1件（PBC料）
．收尾軟管： 在線槽末端處使用，起保護光纜的作用。 共1件（阻燃ABS合金料）
．套管（連接片）： 直線槽與線槽軟管連接處使用。 1件（阻燃ABS合金料）
．陰角： 直線槽在內側直角轉彎處作折彎轉角連接使用。1件（阻燃ABS合金料）
．過墻套管(小)：蝶形引入光纜布線時穿越墻洞時的美觀與光纜保護使用。 1件（阻燃ABS合金料）
．過墻套管（大）：蝶形引入光纜布線時穿越墻洞時的美觀與光纜保護使用。 1件（阻燃ABS合金料）
．波紋管： Φ25mm，50米或100米一卷 用于樓道光分箱到用戶間光纜布線使用，保護引入光纜。（PVC阻燃）
．螺釘扣： 塑料夾扣，在戶外采用螺絲釘固方式敷設自承式蝶形引入光纜。11g （PPO阻燃塑料）
．卡釘扣： 含門字釘 塑料夾扣，在戶內采用直接敲擊的釘固方式敷設蝶形引入光纜。 2件 6g（塑件.不銹鋼件）
