HRC-JDZ-220V32A
交流充電樁
操作說明書
（在使用本裝置前，請詳細閱讀此說明書）
北京昊瑞昌科技有限公司
2015年12月
本設備保證在正確使用的安全性
請仔細閱讀本手冊的有關安全指導條文，這些條文能保證操作人員人身不受到傷害，避免設備認為受損。
請務必按照本手冊的安裝，接線及操作說明進行操作和使用。
本設備只是用于供電使用，非通用電源設備，不可用于其他用途。
警告
請嚴格按照本手冊的要求使用和維護設備，如用戶未按照手冊的安裝，接線及操作說明違規使用，所造成的后果由用戶自行承擔。
使用時要注意一下注意事項：
該設備要配備專人操作及維護，使用前要對操作人員進行專業操作知識的培訓。
未經廠家許可，布的擅自打開設備外殼，不得轉載廠家提供的文件和軟件。
該設備屬大功率充電設備，應配備相應容量的電纜和斷路器，并且可靠接地。
該設備采用強制風冷散熱模式，工作時設備前后面應至少留出5CM空間用來保證風道暢通。
1 設備簡介
設備簡介
交流充電樁主要是為電動汽車車載充電機提供轉換接口的一種工具，按照安裝方式不同分為：交流充電樁、落地式交流充電樁、壁掛式充電樁、交流雙槍充電樁為電動汽車充電的輔助設備，提供充電接口、人機接口等功能，對電動汽車的充電進行控制。交流充電樁由嵌入式單片機系統作為主控制器，包括IC卡管理、手機掃描二維碼管理、充電接口管理、聯網監控等功能，是充電操作人員進行操作的人機界面。包括3.5kw，5.5kw，7kw幾種規格。我公司產品通過了電磁干擾、振動、高低溫等測試，目前已成功運行，歡迎廣大客戶來電垂詢！

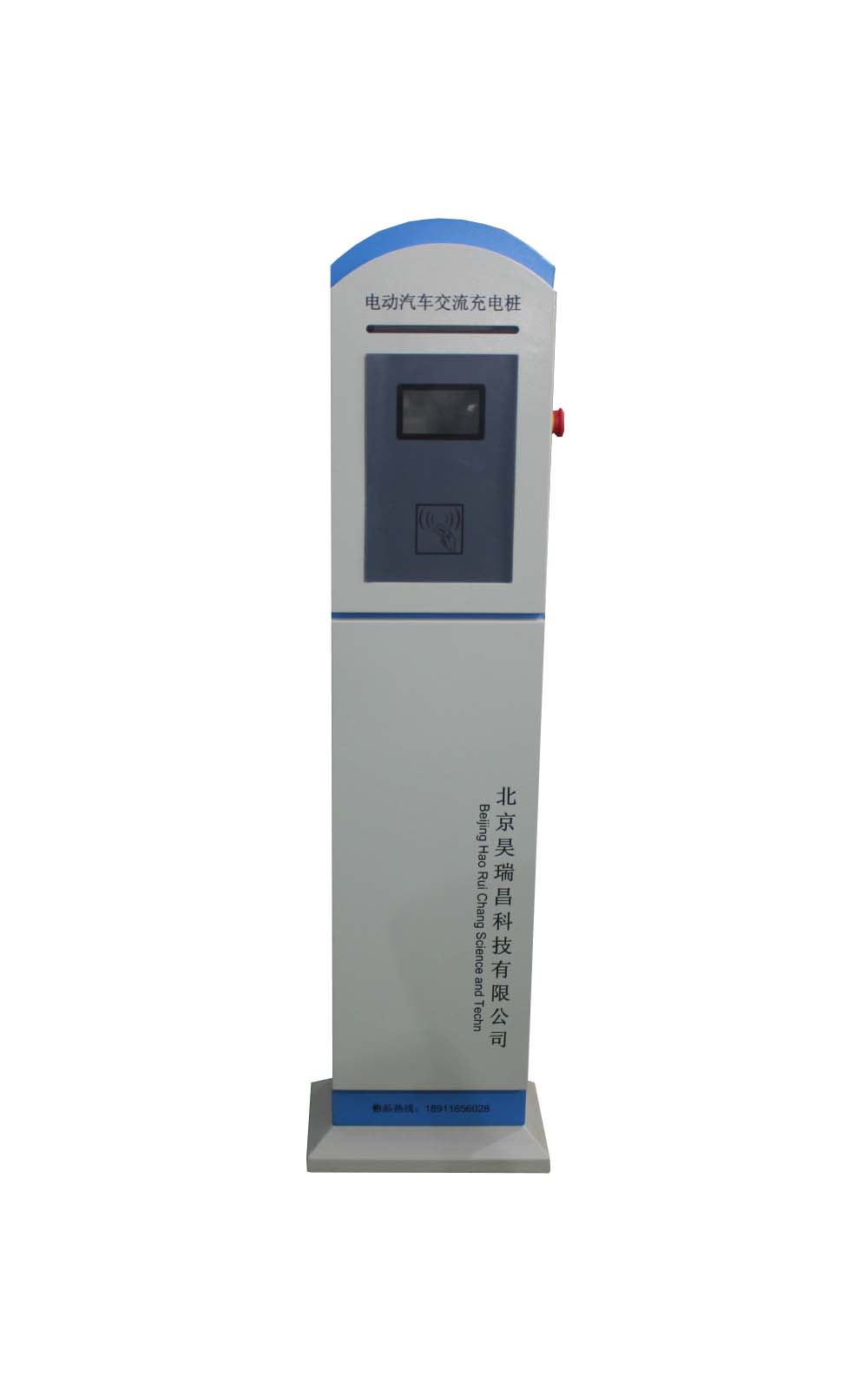

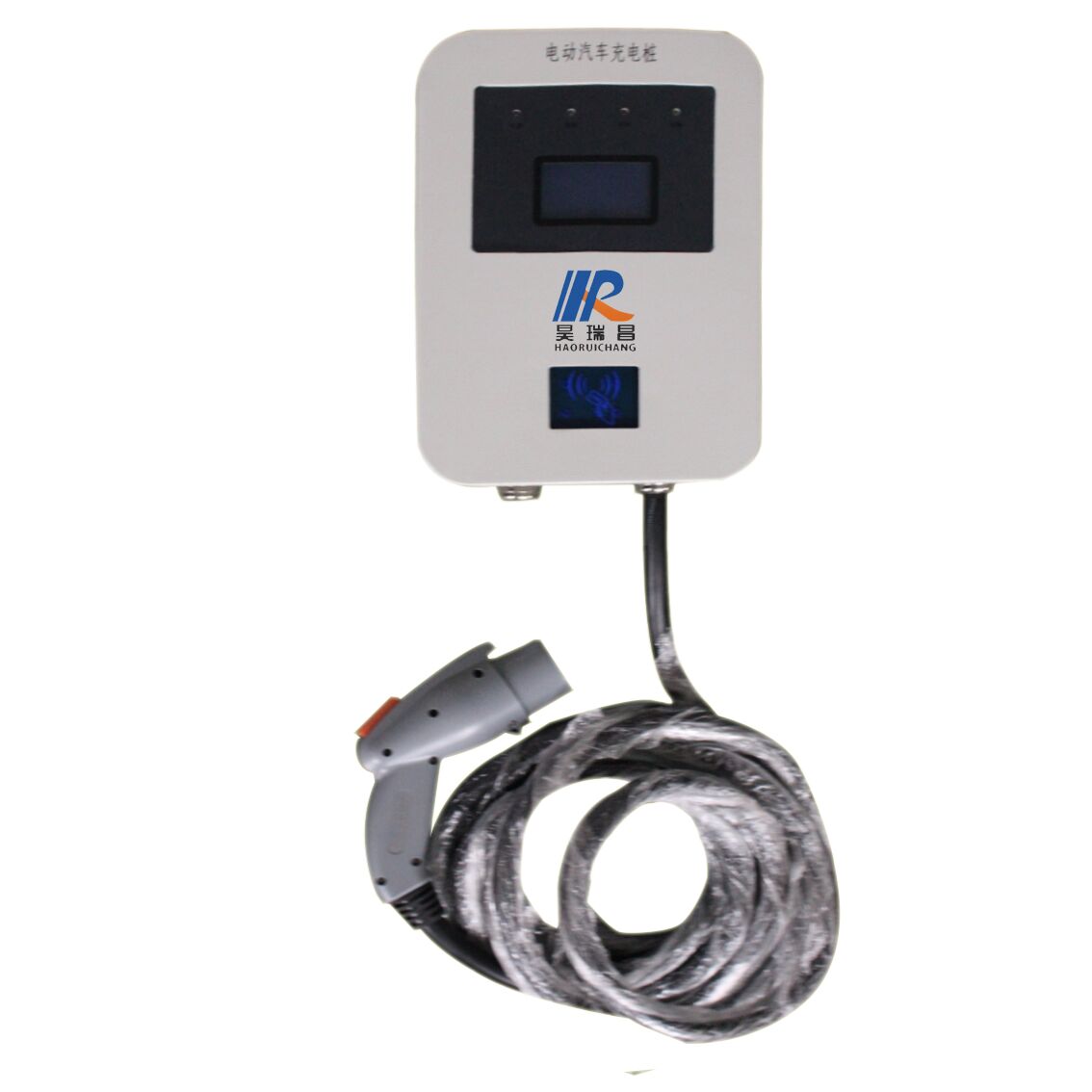

交流充電樁包括壁掛式充電樁和落地式充電樁兩種類型, 適用于公共停車場、居民小區停車場、企業專用停車場等各類露天停車場與地下停車場。
2.交流充電樁主要功能介紹
|
界面顯示 |
顯示提示信息、用戶IC卡信息、二維碼信息、充電相關信息等內容，是充電裝置提供給用戶和管理員的唯一可視內容 |
|
身份識別 |
讀取IC卡及二維碼內信息，識別用戶身份及相關信息 |
|
充電操作 |
提供操作按鈕，用于用戶充電操作和管理員管理操作 |
|
控制輸出接觸器 |
管理輸出接觸器，實現對充電輸出的控制 |
|
與充電機交互 |
向充電機發送控制指令、開關量信號，控制充電機啟動與停止，獲取充電機工作狀態信息 |
|
管理電能表 |
與電能表通信，獲取充電電量信息 |
|
費用收取 |
收取充電費用，進行卡內余額信息的讀寫操作 |
|
單據打印 |
打印用戶充電費用的單據 |
|
數據管理 |
管理各項數據，保護數據的完整性、安全性，提供管理員查詢、拷貝、刪除等功能 |
|
系統配置 |
管理員進行系統配置，實現不同充電裝置的相關設置 |
|
遠程監控 |
接收遠程監控主機的指令，傳送相關數據信息，執行控制指令 |
|
其它 |
提供用戶操作幫助、異常信息提示等功能 |
3.交流充電樁主要性能介紹
|
工作環境 |
溫度：-25℃~75℃ 濕度：<95% |
|
防護等級 |
IP45 |
|
電源輸入電壓 |
220VAC±15%，頻率50Hz±5% |
|
充電對象 |
車載充電機 |
|
充電樁輸出 |
交流電 |
|
最大輸出電流 |
不同規格有所不同（如5.5kw規格充電樁最大電流25A） |
|
充電方式 |
慢充 |
|
用戶管理方式 |
智能IC管理、二維碼管理 |
|
通訊接口 |
CAN通訊接口，通信協議有南方電網、國家電網兩種協議，可供用戶選擇 |
|
充電接口 |
符合Q/GBW/398-2009，Q/GBW/399-2009，Q/GBW Z 423-2010電動汽車傳導式充電接口（暫行）中直流充電接口的相關規定 |
|
充電樁功能實現 |
每個充電樁自帶控制器，供用戶進行充電方式選擇和操作指導，并顯示電動車電池狀態和用戶IC卡資費信息，實現無人管理 |
4.交流充電樁選型表
|
交流充電樁選型表 |
|||||
|
功率等級 |
產品型號 |
輸入電壓 |
輸出電壓 |
輸出電流 |
備注 |
|
3.5KW |
HRC-JDZ-220V16A壁掛式 |
單相220V |
單相220V |
0-16A |
|
|
HRC-JDZ-220V16A落地式 |
單相220V |
單相220V |
0-16A |
|
|
|
7KW |
HRC-JDZ-220V32A壁掛式 |
單相220V |
單相220V |
0-32A |
|
|
HRC-JDZ-220V32A落地式 |
單相220V |
單相220V |
0-32A |
|
|
|

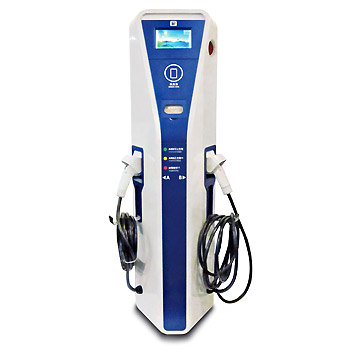

HRC-JDZ-220V16A雙槍 |
單相220V |
單相220V |
0-16A |
|
|
|
14KW |
HRC-JDZ-220V32A雙槍 |
單相220V |
單相220V |
0-64A |
|
|
工作頻率 |
50Hz(40-65) |
||||
|
計量準確度等級 |
1.0級 |
||||
|
連接器機械操作壽命 |
≥10000次 |
||||
|
環境溫度 |
-25-70℃ |
||||
|
儲存溫度 |
-40-80℃ |
||||
|
相對濕度 |
5%-95% |
||||
|
防護等級 |
≥IP54 |
||||
|
顯示方式 |
觸摸屏 |
||||
|
通信接口 |
手動；CAN2.0（雙路）;RS485（雙路）;RS232（雙路）;網口（雙路）；Wife（雙路） |
||||
|
保護功能 |
過流、短路、過載；過溫；急停 |
||||
|
充電槍 |
國標16A（單槍或雙槍）；國標32A（單槍或雙槍）。 符合《電動汽車傳導充電用連接裝置》20110530報批稿標準及要求 |
||||
|
支付方式 |
非接觸型射頻卡；CPU卡；電卡（可選）；掃描二維碼手機支付 |
||||
|
計費 |
交流計費（可選） |
||||
|
其他 |
標準： NB/T 33002-2010 《電動汽車交流充電樁技術條件》 Q/GDW 485-2010 《電動汽車交流充電樁技術條件》 特別說明：以上均為我公司標準產品，如需要OEM或者參數調整均可以 |
||||
5操作步驟
5.1充電樁上電開機
首先進行開機自檢，大約3秒鐘時間。
如果自檢一切正常，綠燈亮起，進入待界面，就可進行正常操作了。
5.2充電流程：
啟動充電：
第一步：選擇充電方式
第二步：設置充電參數
第三步：刷卡啟動
結束充電：
方式一：滿足充電設定條件自動停止
方式二：按取消充電按鈕，刷卡停止
結算：
在充電完成界面刷卡，進行結算，結算完成自動返回待界面
選擇充電方式：首先選擇立即充電或預約充電
如果選擇立即充電，進入充電方式選擇界面，按返回鍵可進行重新選擇。
如果選擇的是預約充電，進入設置預約時間界面，在這里選擇要預約的時間
設置好預約時間后，按確定按鈕進入充電方式選擇界面
充電方式共有四種，分別是：
自動充電：充滿電后自動停止充電，由電動汽車告知充電樁何時結束充電。
按電量充：自行設定充電電量，充電樁在充電電量達到設定的充電電量后結束充電。
按時間充：自行設定充電時間，充電樁在充電時間達到設定的充電時間后結束充電。
按金額充：自行設定充電金額，充電樁在充電金額達到設定的充電金額后結束充電。
注：不管選擇何種充電方式，只要電動汽車給出結束充電信號，充電樁立即結束充電。
設置好充電參數后，按確定按鈕，此時刷卡啟動，刷卡成功后會顯示當前卡號，卡內余額。如果在一定時間內沒有檢測到有效卡，會返回待機狀態。
如果選擇的是自動充電，黃燈亮起，直接進入啟動充電狀態，進行充電前檢測，如果選擇的是預約充電，黃燈亮起，則進入倒計時狀態，倒計時結束后進入啟動充電狀態。如果啟動失敗，返回待機狀態。
充電狀態：充電中紅燈亮起，顯示屏顯示當前電壓、電流等充電狀態信息
如果在充電中按下了取消充電，會提示請刷卡，如果在一定時間內讀到啟動充電時的卡，則會停止充電。
充電完成：顯示充電的電量，金額等信息，此時刷卡會進行結算，結算完成，結算完成后返回待機狀態。
5.3系統設置：
在待機狀態下，按設置按鈕，進入設置管理功能，進入前須要輸入管理員密碼，默認密碼123456，可在進入設置界面后更改。
當前可設置的選項有：
充電樁號：在聯網時會用到，用來判斷當前充電樁的ID
預扣款：在刷卡啟動充電時會進行預扣款，在充電完成結算時會多退少補。
CC確認：充電插頭與充電樁連接檢測。
CP確認：充電樁與電動汽車連接檢測。
設置時間：更改當前時鐘。
設置電價：更改電價。
更改密碼：更改當前管理員密碼
設置電價：
采用峰谷電價計價方式，共可設置4種電價，分別是電價1，電價2，電價3，電價4。
每個小時設置不同的電價，例如：0點設置為4，表示在0點的時候按電價4進行計價，20點設置為1，表示在20點時按電價1進行計價。
5.4故障狀態：
故障狀態顯示，正常的選項指示燈為綠色，不正常為紅色，故障恢復后返回待機狀態。
注：充電樁在任意狀態下，只要出現以下故障，均進入到故障狀態。
5.5充電中常見問題：
1、 為什么充電啟動失敗？
請檢查充電插頭連接是否正常，由于本充電樁采用國標連接狀態判斷，有的車沒有采用國標，故無法啟動，請在后臺設置去掉CP檢測試試。
2、 為什么刷卡啟動充電后卡內的錢就變少了？
本充電樁采用預扣款方式，在充完電后進行結算，多退少補。
