HRC-C1000V70A
蓄電池充電機
操作說明書
（在使用本裝置前，請詳細閱讀此說明書）
北京昊瑞昌科技有限公司
2017年1月
目 錄
安全注意事項……………………………………………………………………………………………2
1.設備簡介……………………………………………………………………………………………….3
1.1 工作原理…………………………………………………………………..4
1.2 主要技術指標……………………………………………………………...4
1.3 外形結構參數……………………………………………………………..5
1.4 安全性……………………………………………………………………5
1.5 磁兼容性………………………………………………………………….5
1.6 環境適應性……………………………………………………..5
1.7 工作特性……………………………………………………………….6
1.8 輸入/輸出接線圖………………………………………………………..... ………………….6
2. 安裝調試……………………………………………………………..9
2.1安裝………………………………………………………………………………9
2.2調試………………………………………………………………………………9
3. 電源操作注意事項及故障提示……………..………………….10
4. 使用注意事項…………………………………………………..…11
5. 維護與保養………………………………………………………..11
6. 聯系我們…………………………………………………………..12
安全注意事項
本設備保證在正確使用的安全性
請仔細閱讀本手冊的有關安全指導條文，這些條文能保證操作人員人身不受到傷害，避免設備認為受損。
請務必按照本手冊的安裝，接線及操作說明進行操作和使用。
本設備只是用于供電使用，非通用電源設備，不可用于其他用途。
警告
請嚴格按照本手冊的要求使用和維護設備，如用戶未按照手冊的安裝，接線及操作說明違規使用，所造成的后果由用戶自行承擔。
使用時要注意一下注意事項：
該設備要配備專人操作及維護，使用前要對操作人員進行專業操作知識的培訓。
未經廠家許可，布的擅自打開設備外殼，不得轉載廠家提供的文件和軟件。
該設備屬大功率充電設備，應配備相應容量的電纜和斷路器，并且可靠接地。
該設備采用強制風冷散熱模式，工作時設備前后面應至少留出50CM空間用來保證風道暢通。
1 設備簡介及特點
設備簡介

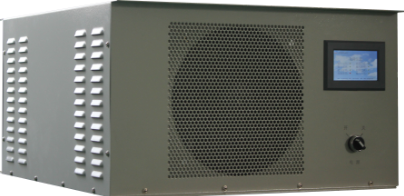

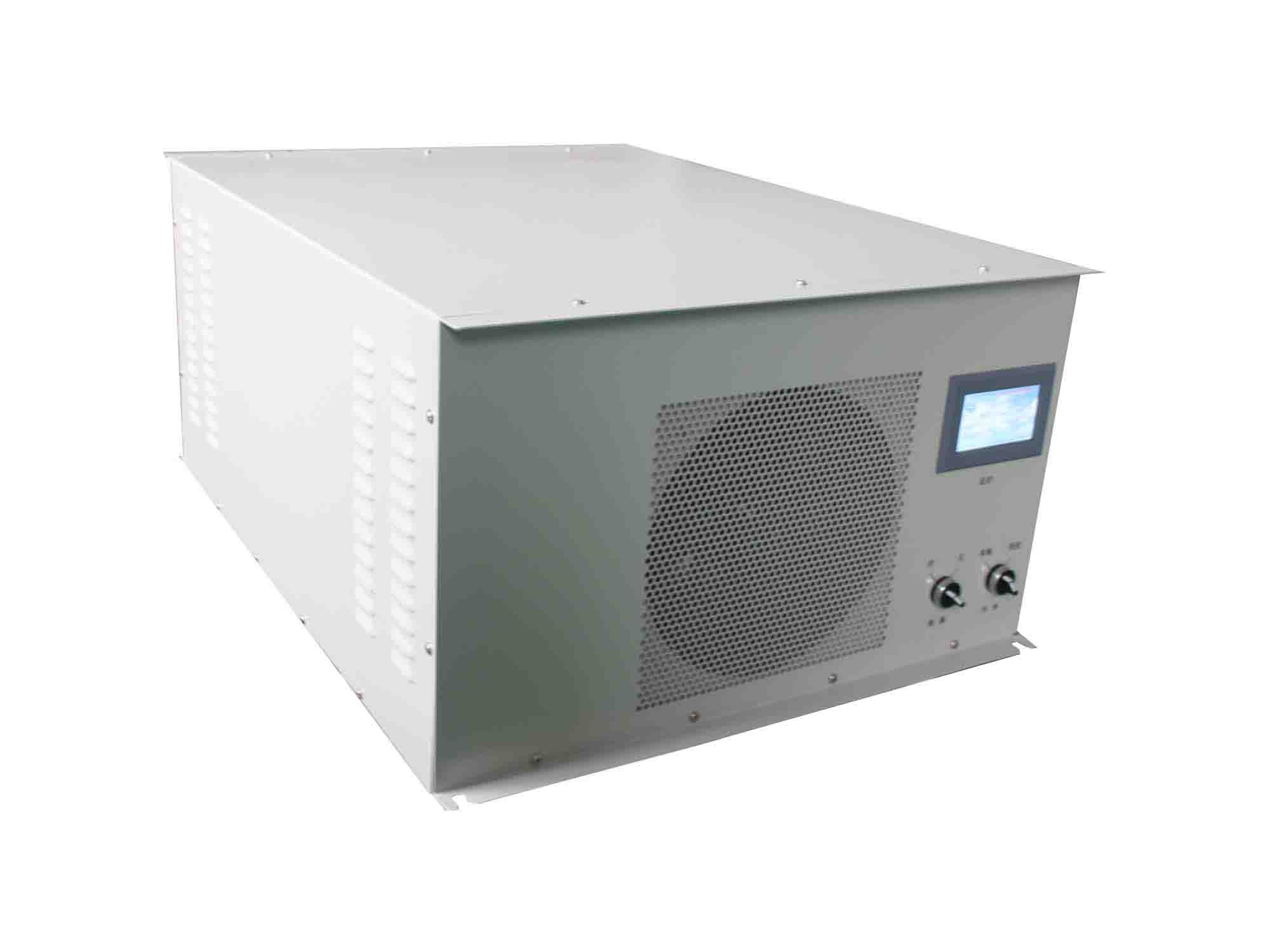

HRC-C1000V70A蓄電池充電機采用脈寬調制（PWM）技術，以英飛凌第四代IGBT功率模塊作為開關元器件，由濾波模塊、整流模塊、逆變模塊、功率變換模塊以及控制單元組成整個完善的系統體系。整機具有體積小、重量輕、高效節能、可靠性高等突出特點。
1.1 工作原理
HRC-C1000V70A蓄電池充電機的工作原理框圖如圖1所示。
圖1 HRC-C1000V70A蓄電池充電機原理框圖
充電模塊原理框圖如圖1所示，主要有以下幾部分組成：
l EMI濾波器: 兩級共模電感構成高抑制比的電源濾波器，能有效地抑制電網上的尖峰浪涌對電源設備的干擾和損害，同時濾除電源設備產生的高頻雜波對電網的污染；
l 軟啟動及整流濾波: 由于開關電源內部布置有大容量電容器，直接啟動會造成過大的啟動浪涌。軟啟動電路在電源模塊接入交流電時，先限電流對內部濾波電容預先進行充電，防止了過大的啟動浪涌。整流橋將50Hz交流電變換為直流供給下一級的變換電路。
l DC/DC變換: 采用全橋移相軟開關技術，通過高頻變壓器隔離將能量傳送給次級，供下一級整流濾波電路用；
l 整流濾波: 將來自于變壓器次級的能量經整流濾波后，得到輸出動態響應快，穩壓精度高，紋波噪音低的直流電；
l 監控接口: 通過CAN與監控器通信，對所有模塊進行統一監控，滿足運行需求；
l 保護電路: 模塊內部有多種保護電路如交流輸入過、欠壓保護、直流輸出過壓保護、直流輸出欠壓告警、直流輸出過流或短路限流、模塊過溫保護等。
l 工作電源：AC380V 40-65HZ；
l 標稱功率：40kW；
l 輸出額定電壓：12V~1000V(手動設定或程序控制)；
l 輸出額定電流：0A~70A；（最大70A，手動設定或程序控制）；
l 單機模塊功率：40KW；
l 并聯模塊數量：2個；
l 效 率：≥93%；
l 最大功率因數：0.95；
l 總諧波電流（THDi）: ≤5%（額定輸入電壓， 100% 負載）；
l 穩壓精度：≤±0.5%；
l 穩流精度：≤±0.5％；
l 紋波系數：≤ 0.5%；
l 用戶安裝及使用手冊：每臺充電機配發，簡單實用；
l 充電方式：智能充電，即插即用（操作簡單）；
l 通信接口：RS485
l 40KW模塊尺寸：440mmX470mmX310mm(寬X深X高) ；
l 一體機尺寸：600mmX615mmX1066mm(寬X深X高) ；
l 機箱安裝方式：前部和底部安裝；
l 重量：18Kg(6.6KW模塊)；30Kg(20KW模塊)；100Kg(充電柜)；
l 材料：電源機殼用材料為Q235；
l 涂覆：符合GB/T3181-2008規定的7035，面板字符為黑色。
l 接地：電源外殼具有良好的接地裝置
l 絕緣電阻：在正常大氣條件下，交流輸入端與機殼，直流輸出端與機殼之間的絕緣電阻值≥100MΩ,濕度條件下≥2MΩ
l 介電強度：在正常大氣條件下，交流輸入端與機殼施加交流1500V（漏電流5mA）, 直流輸出端與機殼之間施加交流800V（漏電流5mA）,1min內不發生擊穿，飛弧和閃爍等現象
l 電源的電磁兼容性符合GB151A-97的相關規定
l 溫度：
-10℃～50℃（工作溫度）
-25℃～60℃（儲存溫度）
l 濕度：滿足GB367A-2001的規定
l 鹽霧：滿足GB367A-2001的規定
l GB/T 18487.1-2001 《電動車輛傳導充電系統：一 般 要 求》
l GB/T 18487.2-2001 《電動車輛傳導充電系統：電動車輛與交流/直流電源的連接要求》
l GB/T 18487.3-2001 《電動車輛傳導充電系統：電動車輛交流/直流充電機(站)》
l GB/T 191-2008 《包裝儲運圖示標志》
l GB 4208-2008 《外殼防護等級（IP代碼）》（IEC 60529:1998）
l GB/T4942.2-1993 《低壓電器外殼防護等級》
l JB-T7064-1993 《半導體逆變器通用技術條件》
l GB3047-1995 《面板、架和柜的基本尺寸》
l GB2681 《電工成套裝置中的導線顏色》
l DL404-1997 《戶內交流開關柜訂貨技術條件》
l GB/T 17626-1998 《電磁兼容》
1. 電源開關：控制整系統的電源供給
2. 轉換開關：本地（觸摸屏設定參數）程控（485通信控制以及監控）
3. 急停：機器故障緊急停機
4. JTAG: 燒錄程序
1. 電源的輸入輸出接口見上圖：
交流輸入1：接40KW充電模塊交流端；
通信接口： 接外部上位機（1:485A 2：485B 3：地）；
直流輸出1： 接40KW充電模塊輸出端；
直流輸出2： 接6.6KW充電模塊輸出端。
警告：請您按照電源實際功率選擇電源線，電源輸入分線序，您
在操作電源前請確保電源接地良好。工作前請確保所有線連接正確且牢固。
2 安裝調試
2.1.1安裝條件及要求
安裝前檢查：外觀、指示燈、開關、接口
a) 外觀：檢查電源外觀是否有嚴重的機械損傷；
b) 指示燈：目測面板指示燈是否有損壞
c) 開關：用手扳動開關，是否有損壞
d) 接口：目測面板接口是否有損壞
2.1.2安裝步驟
將空開撥到斷開的位置，將面板電壓電流調節旋鈕調到最小位置，接好負載連接線，接好動力電線
2.1.3注意事項
安裝好后檢查各個部位連接線是否擰緊
調試前準備相應的測試工具，如電壓表，鉗形電流表，交流可調變壓器，維修工具。
調試前檢查：
a) 設備安裝是否完整
b) 動力線是否連接正確
c) 電池連接是否正確
a) 接好輸入輸出電源線，輸出極性不能接反，“供電”接口接入AC220V給控制板供電，若選擇程控模式“通信”接口為RS485通信接口，1腳為RS+，2腳為RS-，3腳為GND；
b) 將電源開關撥到“關”位置；
c) 本地模式：
設備輸入供電，先將“轉換”開關撥到“本地”位置，再將電源開關撥到“開”位置，此時設備進行自檢；自檢沒問題開始啟動，點擊屏幕上的“點擊進入”，可以選擇快充或慢充。
選擇好快充或慢充后，可以選擇電池類型。
每一個電池類型的充電參數分為三個階段：一階段以電壓U1、電流I1對電池充電T1分鐘后，進入二階段以電壓U2、電流I2對電池充電T2分鐘后，進入三階段以電壓U3、電流I3對電池充電，當I3小于I4持續30分鐘后，認為電池充滿。
每一個電池類型的充電參數設置好了以后，是可以掉電保存的。
選擇開始充電后，屏幕切換至監控界面。
監控界面可以暫停充電，也可以退出本次充電。
充電完成后屏幕提醒如下。
d）程控模式：
設備輸入供電，先將“轉換”開關撥到“程控”位置，再將電源開關撥到“開”位置，此時設備進行自檢；自檢沒問題開始啟動，點擊屏幕上的“點擊進入”，可以選擇快充或慢充，屏幕切換至相應的監控界面。
此模式下，設備只會接收Modbus通信協議發來的開機或關機命令開始充電或停止充電。
3電源操作注意事項及故障提示
危險/警告：設備操作人員在使用電源之前應充分熟悉電源的前、后面板的各個連線、開關及檔位的作用及使用方法，以免出現誤操作導致電源損壞或者發生危險。
敬告1： 在使用電源之前，設備操作人員請確認AC380V電輸入接線正確，以免損壞電源。
敬告2： 在使用電源之前，設備操作人員請確認輸出端子與負載正負極連接正確，以免影響正常工作。
敬告3： 由于電源為強制風冷，請您確保出風口與進風口通暢，不要用物體擋住進、出風口，否則可能使電源內部溫度過高，進而導致電源的損壞。
敬告4： 機內有高壓，非專業人員請勿打開機箱，以免發生危險。
4 使用注意事項
n 在通電之前，應嚴格檢查輸入輸出線連線是否正確。
n 電源在安裝固定時，應充分考慮其散熱，留出散熱通道。
n 非專業人員請勿打開機箱，以免電容放電發生危險。
5 維護與保養
n 設備應在周圍環境整潔，空氣清潔，不應有可引起電器及其它金屬件表面腐蝕或引起金屬間導電塵?；驓怏w存在的環境中安裝使用。
n 設備在運行前、后應保持設備部件以及電控柜的清潔。
n 檢查安全接地等勞動保護措施是否有效。
n 定期對設備內部除塵（如采用干燥壓鎖空氣，皮老虎等）。
n 檢查風機工作是否正常，發生故障應及時更換。
n 檢查電源輸入導線的絕緣、老化破損情況，并及時更換，以確保安全。
n 定期檢查輸出端子是否脫落或者連接不實，注意接口內部的清潔，以免損壞充電設備。
n 如在使用過程中遇到問題并且按照本說明書所提供的方法不能解決時，請與本公司聯系咨詢，我們將熱情為您服務。
6 聯系我們
如果您有關于產品的任何問題請聯系我們，我們將非常樂意為您解答
聯系人： 周經理
電 話： 010－80108004 18910326202
