安全注意事項

本設備保證在正確使用的安全性

請仔細閱讀本手冊的有關安全指導條文，這些條文能保證操作人員人身不受到傷害，避免設備認為受損。

請務必按照本手冊的安裝，接線及操作說明進行操作和使用。

本設備只是用于供電使用，非通用電源設備，不可用于其他用途。

警告

請嚴格按照本手冊的要求使用和維護設備，如用戶未按照手冊的安裝，接線及操作說明違規使用，所造成的后果由用戶自行承擔。

使用時要注意一下注意事項：

該設備要配備專人操作及維護，使用前要對操作人員進行專業操作知識的培訓。

未經廠家許可，不得擅自打開設備外殼，不得轉載廠家提供的文件和軟件。

該設備屬大功率充電設備，應配備相應容量的電纜和斷路器，并且可靠接地。

該設備采用強制風冷散熱模式，工作時設備前后面應至少留出5CM空間用來保證風道暢通。

1  設備簡介

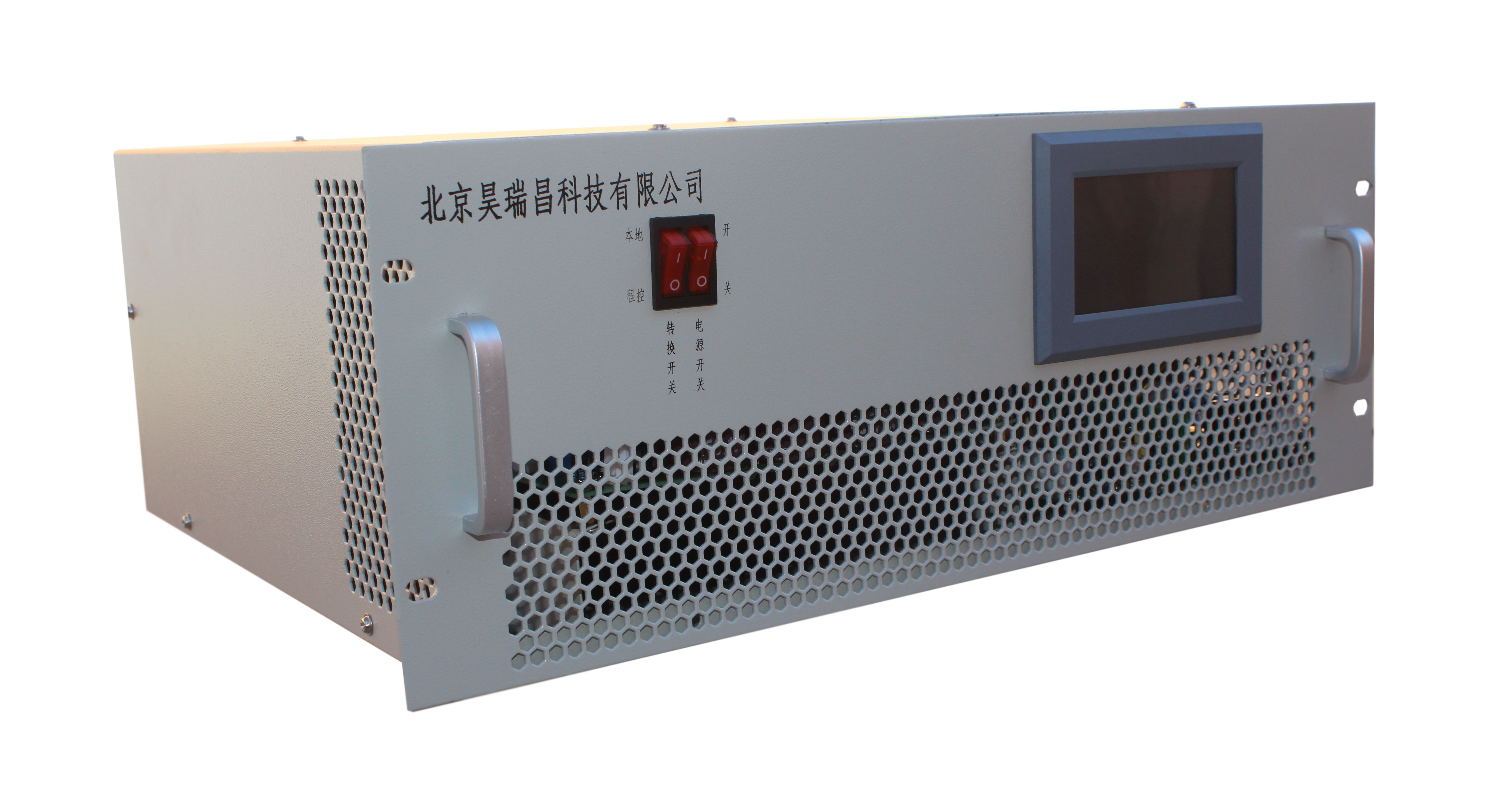

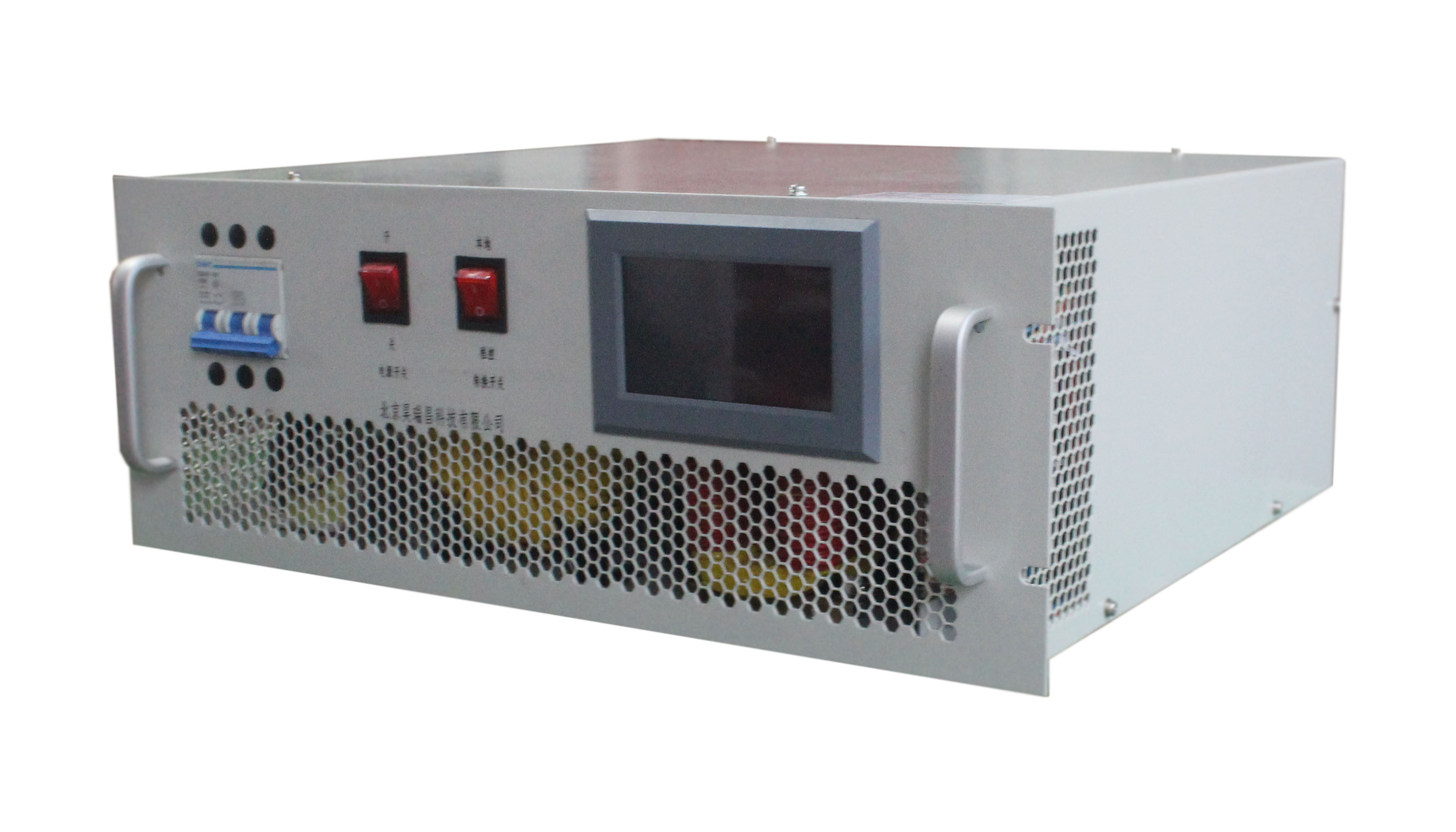

HRC-C48V200A蓄電池充電機采用脈寬調制（PWM）技術，以英飛凌第四代IGBT功率模塊作為開關元器件，由濾波模塊、整流模塊、逆變模塊、功率變換模塊以及控制單元組成整個完善的系統體系。整機具有體積小、重量輕、高效節能、可靠性高等突出特點。

1.1 工作原理

HRC-C48V200A蓄電池充電機的工作原理框圖如圖1所示。

圖1  HRC-C48V200A蓄電池充電機原理框圖

開關電源采用脈寬調制（PWM）技術，以英飛凌第四代IGBT功率模塊作為開關元器件，由濾波模塊、整流模塊、逆變模塊、功率變換模塊以及控制單元組成整個完善的系統體系。電源工作原理如下：

l 工頻交流380V經整流濾波成504V左右的直流電；

l IGBT在控制電路產生的PWM波形控制下，將上述直流電逆變?yōu)?/span>20kHz的方波交流電；

l 高頻變壓器絕緣降壓傳遞功率；

l 輸出整流，電抗器濾波，輸出符合設定要求的直流電壓和電流；

l 顯示電路顯示工作電流、工作電壓。

1.2 主要技術指標

l 輸入電壓： AC380±15% /50Hz

l 輸出電壓： DC  10-60.8V（手動調節或者程控調節）

l 輸出電流： DC  0-200A （手動調節或者程控調節）

l 外 特 性： 恒流限壓或恒壓限流

l 輸出紋波： 小于1﹪

l 顯示功能： 工作電流、工作電壓

l 保護功能： 具有過流、過壓和過載等

l 控制方式： 手動模式、自動模式

1.3 外形結構參數

l 電源箱尺寸：（480±2）mmX(500±2)mmX(170±2)mm(寬X深X高)

l 重量：28KG

l 材料：電源機殼用材料為Q235

l 涂覆：符合GB/T3181-2008規定的7035，面板字符為黑色

1.4 安全性

l 接地：電源外殼具有良好的接地裝置

l 絕緣電阻：在正常大氣條件下，交流輸入端與機殼，直流輸出端與機殼之間的絕緣電阻值≥100MΩ,濕度條件下≥2MΩ

l 介電強度：在正常大氣條件下，交流輸入端與機殼施加交流1200V（漏電流5mA）, 直流輸出端與機殼之間施加交流800V（漏電流5mA）,1min內不發生擊穿，飛弧和閃爍等現象

1.5 電磁兼容性

l 電源的電磁兼容性符合GB151A-97的相關規定

1.6 環境適應性

l 溫度：

-10℃～50℃（工作溫度）

-25℃～60℃（儲存溫度）

l 濕度：滿足GB367A-2001的規定

l 鹽霧：滿足GB367A-2001的規定

1.7 工作特性

HRC-C48V200A蓄電池充電機具有恒壓限流矩形特性和恒流限壓矩形特性兩種外特性，如圖3所示。

根據工作的不同要求，電源的工作電流、工作電壓可靈活設定，從而可實現不同的工作特性。

1.8輸入/輸出接線圖

1. 電源的輸入為三相AC380V±15%。

2. 控制接口：485A、485B、485地、故障輸出（故障干接點閉合為工作、斷開為停止或故障）

3.JTAG:程序下載口

警告：請您按照電源實際功率選擇電源線，電源輸入不分線序，您

在操作電源前請確保電源接地良好。工作前請確保所有線連接正確且牢固。

2  安裝調試

2.1 安裝

2.1.1安裝條件及要求

安裝前檢查：外觀、指示燈、開關、接口

a) 外觀：檢查電源外觀是否有嚴重的機械損傷；

b) 指示燈：目測面板指示燈是否有損壞

c) 開關：用手扳動開關，是否有損壞

d) 接口：目測面板接口是否有損壞

2.1.2安裝步驟

按照機箱面板提示接好輸入輸出線，請注意此款充電機不接電池將不會工作。

2.1.3注意事項

安裝好后檢查各個部位連接線是否擰緊

2.2 調試

調試前準備相應的測試工具，如電壓表，鉗形電流表，交流可調變壓器，維修工具。

調試前檢查：

a) 設備安裝是否完整

b) 動力線是否連接正確

c) 電池連接是否正確

2.3 操作步驟

使用說明

本地模式：

確認電池極性正確無誤后將插頭接到充電機的輸出端子上，并將輸入線與AC380V連接，前面板模式轉換開關撥到“本地”模式打開充電機前面板上電源開關。

檢查所有連線可靠正確連接后，打開電源總開關。

按下“點擊進入”按鈕后進入密碼輸入界面

輸入開機密碼“888888”，按下：“OK”鍵后進入?yún)?shù)設定界面

在此界面輸入《輸出電壓》、《輸出電流》、《工作時間》、《充電容量》、《浮充電壓》等。輸入完畢后按“開始充電”鍵確認，電源將進入工作狀態，送出繼電器吸合信號，進入運行狀態監控界面。當系統檢測到正常輸入電壓后主接觸器吸合，電源開始工作。

電源工作后點擊《監控》界面，在此界面將顯示 “輸出電壓”、“輸出電流”、“工作時間” 、“工作溫度” 、“已充容量”等參數。

一旦出現故障后在故障信息欄將顯示相應的故障內容。

程控模式

確認電池極性正確無誤后將插頭接到充電機的輸出端子上，前面板模式轉換開關撥到“程控”模式打開充電機前面板上電源開關，充電機會根據上位機指令進行工作。

注：本地和程控模式切換過程切換后需要控制電源重新復位

3電源操作注意事項及故障提示

危險/警告：設備操作人員在使用電源之前應充分熟悉電源的前、后面板的各個連線、開關及檔位的作用及使用方法，以免出現誤操作導致電源損壞或者發生危險。

敬告1： 在使用電源之前，設備操作人員請確認AC380V電輸入接線正確，以免損壞電源。

敬告2： 在使用電源之前，設備操作人員請確認輸出端子與負載正負極連接正確，以免影響正常工作。

敬告3： 由于電源為強制風冷，請您確保出風口與進風口通暢，不要用物體擋住進、出風口，否則可能使電源內部溫度過高，進而導致電源的損壞。

敬告4： 機內有高壓，非專業人員請勿打開機箱，以免發生危險。

4 使用注意事項

n 在通電之前，應嚴格檢查輸入輸出線連線是否正確。

n 電源在安裝固定時，應充分考慮其散熱，留出散熱通道。

n 非專業人員請勿打開機箱，以免電容放電發生危險。

5  維護與保養

n 設備應在周圍環境整潔，空氣清潔，不應有可引起電器及其它金屬件表面腐蝕或引起金屬間導電塵?；驓怏w存在的環境中安裝使用。

n 設備在運行前、后應保持設備部件以及電控柜的清潔。

n 檢查安全接地等勞動保護措施是否有效。

n 定期對設備內部除塵（如采用干燥壓鎖空氣，皮老虎等）。

n 檢查風機工作是否正常，發生故障應及時更換。

n 檢查電源輸入導線的絕緣、老化破損情況，并及時更換，以確保安全。

n 定期檢查輸出端子是否脫落或者連接不實，注意接口內部的清潔，以免損壞充電設備。

n 如在使用過程中遇到問題并且按照本說明書所提供的方法不能解決時，請與本公司聯系咨詢，我們將熱情為您服務。
