HRC-CF165V100A
充放電一體機
操作說明書
（在使用本裝置前，請詳細閱讀此說明書）
北京昊瑞昌科技有限公司
2016年12月
安全注意事項
本設備保證在正確使用下的完全安全性。
★ 請仔細閱讀本手冊的有關安全指導條文，這些條文能保證設備操作人員人身不受到傷害，避免設備人為受損。
★ 請務必按照本手冊的安裝、接線及操作說明進行操作和使用。
★ 本設備只能作為設計用途使用，非通用電源設備，不可用于其他用途。
警 告
請嚴格按照本手冊的要求使用和維護設備，如用戶未按照手冊的安裝、接線及操作說明違規使用，所造成的一切后果由用戶承擔！
使用時請注意以下注意事項：
★ 該設備要配備專人操作維護，使用前要對操作人員進行專業操作知識的培訓。
★ 未經廠家許可，不得擅自拆開設備外殼，不得轉載廠家提供的文件和軟件。
★ 該設備屬大功率用電設備，應配備相應容量的專用電纜和斷路器，并可靠接地。
★ 該設備采用強制風冷散熱模式，工作時設備前后面板各應至少留出50CM空間用來保證風道暢通。
★ 該設備配有腳輪，用來方便移動。接線完畢后應將機柜底部四周四個調節底腳旋至和地面接觸，防止設備在工作時發生位移。
1 設備簡介

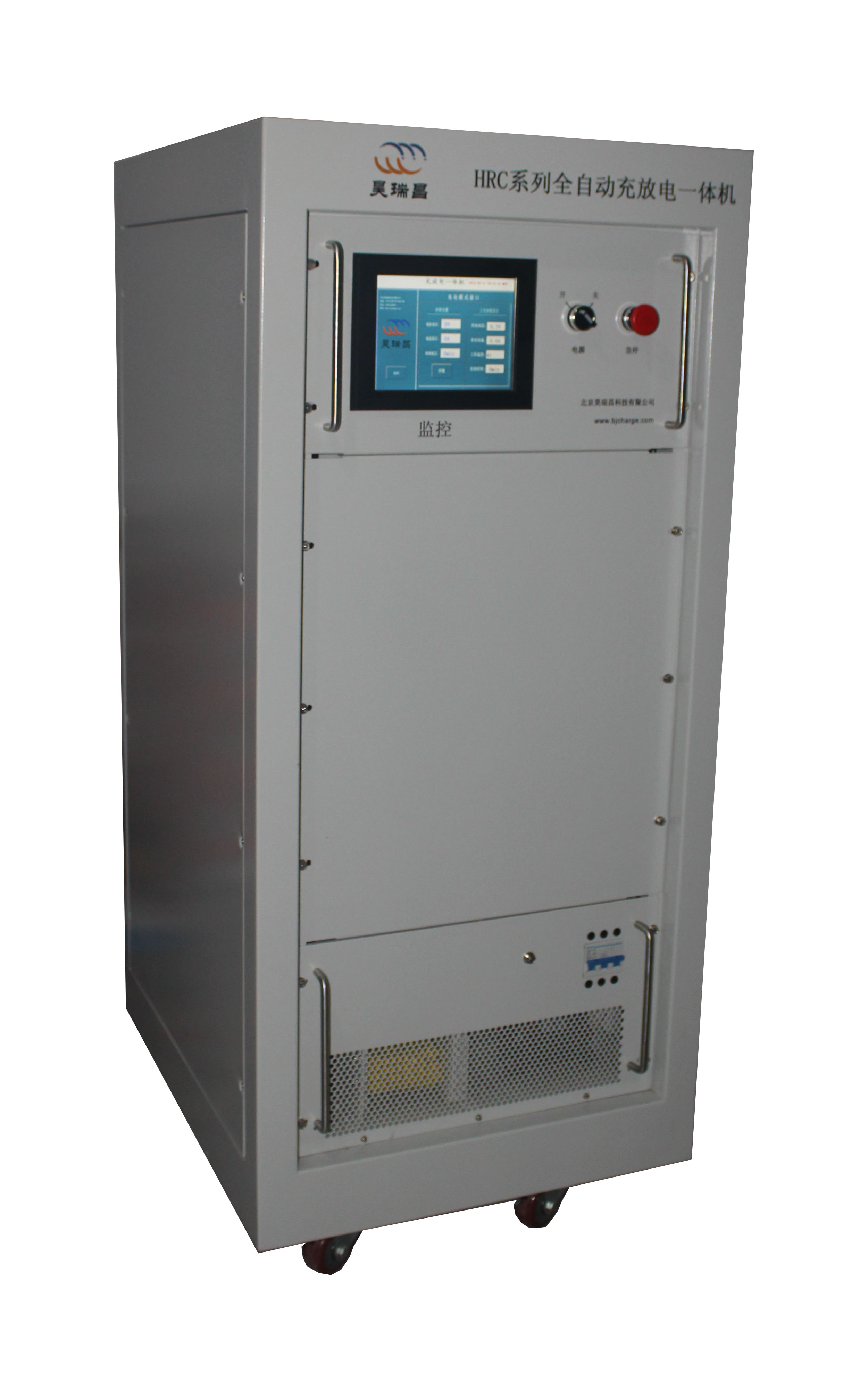

HRC-CF165V100A充放電一體機采用脈寬調制（PWM）技術，以英飛凌第四代IGBT功率模塊作為開關元器件，由濾波模塊、整流模塊、逆變模塊、功率變換模塊以及控制單元組成整個完善的系統體系。整機具有體積小、重量輕、高效節能、可靠性高等突出特點。
請您在使用前詳細閱讀本手冊。
l 交流輸入： AC380V±15% 50HZ
l 充電電壓： DC0-165V （可調或遠程控制）
l 充電電流： DC0-100A (可調或遠程控制)
l 放電電流： DC0-100A (可調或遠程控制)
l 輸出路數： 2路充電1路放電
l 最大輸出功率： 15KW
l 控制精度： ≤0.5％
l 顯示精度： ≤0.5％
l 輸出紋波： ≤0.5%
l 工作效率： ≥92%（滿載）
l 工作濕度： ≤90% 防結露
l 工作時間： 連續運行
l 保護功能： 短路、過流、過壓、欠壓、過熱等
l 冷卻方式： 強制風冷
l 工作溫度： -20℃～+65℃
l 通信接口： CAN2.0
l 機柜尺寸：586mmX660mmX2100mm(寬X深X高)
l 充電模塊：480X470X315 mm(寬X深X高)
l 放電控制器：480X470X315 mm(寬X深X高)
l 放電負載：480X470X730 mm(寬X深X高)
l 機柜總重量：150Kg（充電柜）；28Kg（充電模塊）；21Kg（放電控制器）
l 材料：電源機殼用材料為Q235
l 涂覆：符合GB/T3181-2008規定的7035，面板字符為黑色
l 絕緣電阻：在正常大氣條件下，輸入端、輸出端與機殼之間的絕緣電阻值≥100MΩ,濕度條件下≥2MΩ
l 介電強度：在正常大氣條件下，輸入端與機殼施加交流1200V（漏電流5mA）, 直流輸出端與機殼之間施加交流800V（漏電流5mA）,1min內不發生擊穿，飛弧和閃爍等現象
l 電源的電磁兼容性符合GB151A-97的相關規定
l 溫度：-10℃～45℃（工作溫度）
-20℃～80℃（儲存溫度）
l 濕度：滿足GB367A-2001的規定
l 鹽霧：滿足GB367A-2001的規定
2、使用說明
電源開關：控制內部低壓電源的供給
轉換開關：本地（觸摸屏操作）和程控轉換（遠程操作）
急停按鈕：緊急故障情況下停機操作
測試接口：用于下載升級程序使用
交流輸入：L1、L2、L3接動力電火線N接零線
充電輸出1：接充電機1的直流輸出
充電輸出2：接充電機2的直流輸出
電池組： 接需要放電的電池組
確定380V交流輸入，充電輸出端1、充電輸出端2連接好后，將轉換開關轉到“本地”，將電源開關轉到“開”，系統開始自檢，自檢完成后觸摸屏進入圖1。
圖1
點擊“點擊進入”，觸摸屏切換至圖2界面。
圖2 充電機#1
充電模式：
進入上圖界面中，設置好充電電壓、充電電流、充電時間后，點擊“啟動充電”，“充電機#1”開始工作，充電信息和狀態在左側顯示，系統將通過“充電輸出端1”進行充電。
點擊“充電機#2”，觸摸屏切換至圖3界面。
圖3 充電機#2
在此界面可設定輸出電壓、輸出電流、工作時間等充電參數。設定完成后點擊開機按鈕，“充電機#2”開始工作，系統將通過“充電輸出端2”進行充電。
放電模式
在確定“電池組”連線連接正確后，點擊觸摸屏“放電機#1”按鈕，系統將進入圖4，在圖4中可設置電池放電的截止電壓，設置完成后點擊“啟動放電”，系統將開始進行放電。注意在“電池組”未連電池輸入時不能啟動放電機。
圖4 放電機#1
遠程模式
在確定所有連線及“通信接頭”連接好后，將轉換開關轉至“遠程”，將電源開關轉到“開”，系統開始自檢，自檢完成后點擊“點擊進入”，觸摸屏進入圖5。
圖5 遠程模式
通過上位機可設置“充電電壓”、“充電電流”、“充電電壓”、“充電電流”開啟、關閉等。在觸摸屏上只能控制充放電機的啟動和停止。
4 操作注意事項
危險/警告：設備操作人員在使用充電機之前應充分熟悉充電機的前、后面板的各個連線、開關及檔位的作用及使用方法，以免出現誤操作導致電源損壞或者發生危險。
敬告1： 在使用充電機之前，設備操作人員請確認AC380V電輸入接線正確，以免損壞電源。
敬告2： 在使用充電機之前，設備操作人員請確認輸出端子與負載正負極連接正確，以免影響正常工作。
敬告3： 由于電源為強制風冷，請您確保出風口與進風口通暢，不要用物體擋住進、出風口，否則可能使電源內部溫度過高，進而導致電源的損壞。
敬告4： 機內有高壓，非專業人員請勿打開機箱，以免發生危險。
5 常見故障代碼及排除方法
|
序號 |
故障代碼 |
故障原因 |
糾正措施 |
|
1 |
滴（1聲） |
母線電壓異常 |
檢查緩沖電路或輸入電壓 |
|
2 |
滴（3聲） |
輸出過壓 |
重啟電源，如果故障依舊聯系廠家 |
|
3 |
滴（4聲） |
輸入異常 |
檢查輸入電壓 |
|
4 |
滴（7聲） |
輸出過流 |
重啟電源，如果故障依舊聯系廠家 |
|
5 |
滴（8聲） |
過熱保護 |
故障會自動恢復 |
|
6 |
滴（11聲） |
變壓器初級過流 |
重啟電源，如果故障依舊聯系廠家 |
|
7 |
滴（12聲） |
驅動保護 |
檢查輸入電壓和輔助電源 |
6 維護與保養
n 設備應在周圍環境整潔，空氣清潔，不應有可引起電器及其它金屬件表面腐蝕或引起金屬間導電塵?；驓怏w存在的環境中安裝使用。
n 設備在運行前、后應保持設備部件以及電控柜的清潔。
n 檢查安全接地等勞動保護措施是否有效。
n 定期對設備內部除塵。
n 檢查風機工作是否正常，發生故障應及時更換。
n 檢查電源輸入導線的絕緣、老化破損情況，并及時更換，以確保安全。
n 定期檢查輸出端子是否脫落或者連接不實，注意接口內部的清潔，以免損壞充電設備。
n 如在使用過程中遇到問題并且按照本說明書所提供的方法不能解決時，請與本公司聯系咨詢，我們將熱情為您服務。
