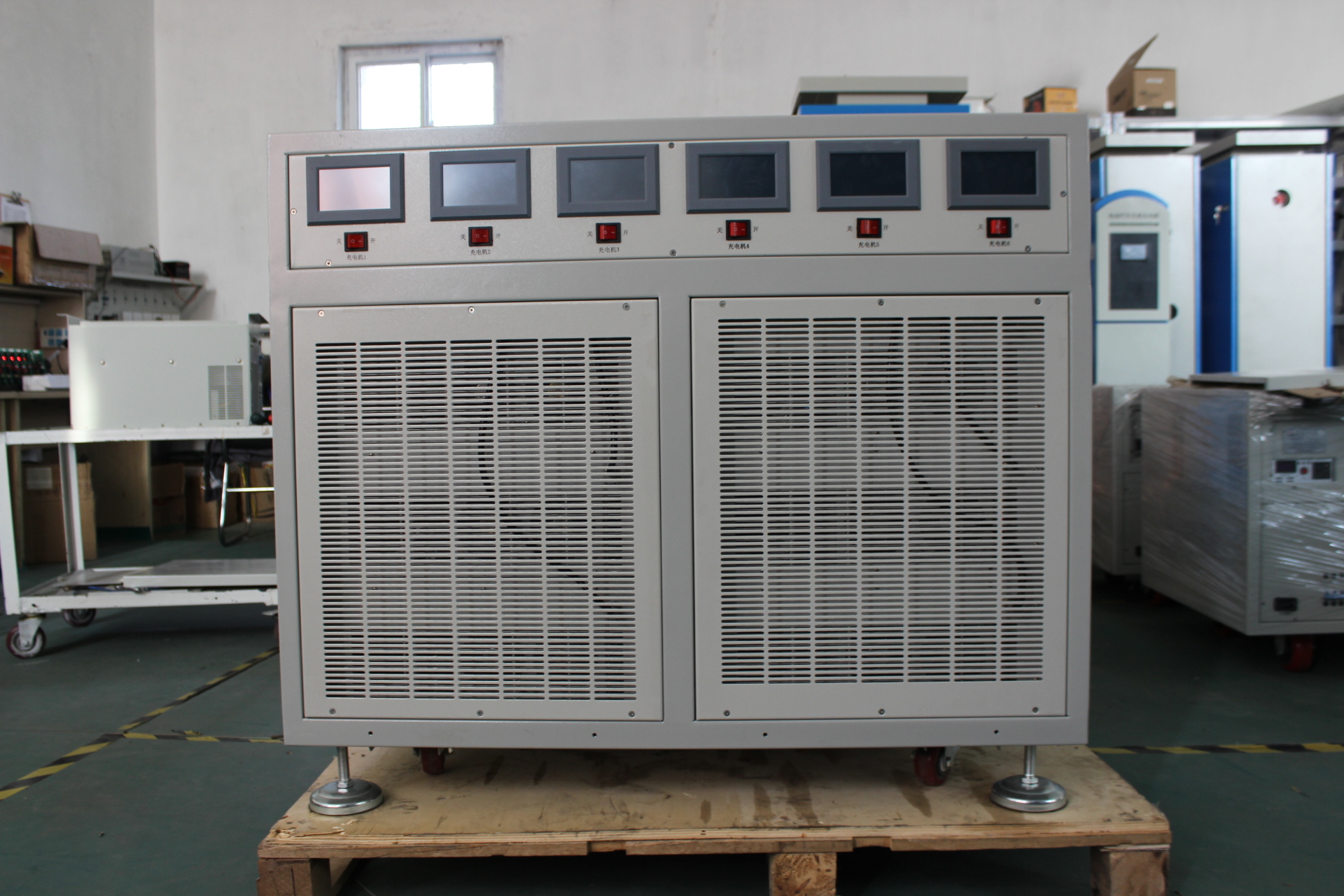

充電間多路充電柜采用4路獨立的輸出方式，每路可以對4-30節電池進行充電，4路同時工作可以對120節電池進行充電。每路充電模塊通過外部空開進行單獨的啟停工作控制，充電模塊采用高頻軟開關技術設計，具有對電網適應性強、功率密度大、工作效率高、保護功能多的特點。整機具有過壓、欠壓、接反、短路、過流、過熱等保護功能。

充電模塊原理主要有以下幾部分組成：

l EMI濾波器: 兩級共模電感構成高抑制比的電源濾波器，能有效地抑制電網上的尖峰浪涌對電源設備的干擾和損害，同時濾除電源設備產生的高頻雜波對電網的污染；

l 軟啟動及整流濾波: 由于開關電源內部布置有大容量電容器，直接啟動會造成過大的啟動浪涌。軟啟動電路在電源模塊接入交流電時，先限電流對內部濾波電容預先進行充電，防止了過大的啟動浪涌。整流橋?qū)?0Hz交流電變換為直流供給下一級的變換電路。

l DC/DC變換: 采用全橋移相軟開關技術，通過高頻變壓器隔離將能量傳送給次級，供下一級整流濾波電路用；

l 整流濾波: 將來自于變壓器次級的能量經整流濾波后，得到輸出動態響應快，穩壓精度高，紋波噪音低的直流電；

l 保護電路: 模塊內部有多種保護電路如交流輸入過、欠壓保護、直流輸出過壓保護、直流輸出欠壓告警、直流輸出過流或短路限流、模塊過溫保護等。

技術指標

1. 輸入電壓：AC380V ±15% 40-65Hz

2. 輸出電壓：DC50-450V（手動設定）

3. 輸出電流：0-30A（手動設定）

4. 充電模塊最大輸出功率：13.5KW

5. 輸出路數：4路

6. 穩壓精度：≤0.5％

7. 穩流精度：≤0.5％

8. 輸出紋波系數：≤0.5%

9. 工作效率： 92%

10. 工作溫度：-20℃～+50℃

11. 工作濕度：≤90% 防結露

12. 總諧波電流（THDi）: ≤3%（額定輸入電壓， 100% 負載）

13. 顯示方式：電池電壓、電流、溫度、時間、狀態、容量、報警

14. 工作方式：手動或BMS智能控制

15. 工作時間：連續運行

16. 保護功能：短路、防反接、過流、過壓、欠壓

17. 冷卻方式：風冷

18. 安裝方式：移動式（機柜底部安裝腳輪方便移動）

19. 防護等級：連接器處IP65；整機IP33

20. 充電模塊外形尺寸： 480×460×180mm（長X寬X高）

21. 充電柜外形尺寸：1065×615×700mm（長X寬X高）

或530×615×1200mm（長X寬X高）

22. 其他指標：符合相關行業標準并且滿足各種蓄電池充電方法，滿足車載設備防護標準

設計方案

電路采用PWM脈寬調制技術，輸入諧波電流THD≤±3%，整機效率高達92%。該充電模塊具有輸出電壓、電流調節范圍寬、體積小，重量輕，效率高、獨特的功能和方便擴展等特點，完全滿足充電站及換電站對充電設備的要求。散熱方式為強制風冷，溫控風機，在低功率時完全靜音運行。內部元件經過抗震、防潮、防塵處理。可選通訊接口與BMS連接實現遠程控制，4路單獨的充電模塊安裝到一個機柜里，機柜底部安裝腳輪以及固定腳。機箱底部400mm以上完全防水。

培訓方案

設備交付同時我公司會提供每臺充電機的單獨紙質說明書已經培訓光盤，并委派技術人員進行不同階段的現場培訓不少于2次，在設備安裝的同時我公司將派技術人員現場進行指導，直至設備驗收合格。

售后服務承諾

北京昊瑞昌科技有限公司秉持"全方位、高品質、快速度"的服務標準，以客戶滿意為目標，謹此公開承諾。

一、服務承諾

 1．我公司組建了一批強硬的應急維修服務隊，有經驗豐富的現場工程師和高級技師，對出現的任何問題都能在最快的時間內趕到現場，進行維修和更換。

 2．產品交付一周內，我公司售后服務部的工作人員會根據客戶的聯系方式，進行電話跟蹤咨詢，直到客戶滿意為止。

 3．所有有關于產品質量投訴，在1小時內經予答復，24小時內趕到現場，并根據投訴的情況確定處理措施，進行維修和更換。

 4．我公司承諾所有維修人員隨叫隨到，更好的為客戶排憂解難。

 5．保質期內有關于產品質量引發的費用，由我公司承擔。

 6．保質期內由于貴方的使用不當，或者是自然環境造成的我方免費提供維修，維修所用的材料和配件均只收成本價。

 7．超出保修期的產品，我公司承諾終身定期上門檢測和維護。

二、運輸方式

 1．所有貨物免費運送到客戶手中，免費安裝、調試及安裝保養。維護人員告知客戶如何進行產品保養的常識，直至對方滿意為止。

 2．所有貨物安裝調試完畢后，由客戶查看、驗收后方可離開現場。

三、退換貨物承諾

 1．所退換產品要求具備商品完整的外包裝、配件，說明書、保修卡、發票、發貨單，退換原因的說明。

 2．用戶在正常使用的情況下出現質量問題，在保質期內請快速與我公司取得聯系，以方便用戶得到及時的維修和更換。

 3．現在下列情況不能享受我公司退換承諾。

  a．產品曾被非正常使用。

  b．非正常情況下存儲、潮濕。

  c．未經授權的修理、誤用、濫用和改動。

  d．食物和液體濺落導致的損壞。

  e．產品的正常的磨損。

  f．超出保質期。
