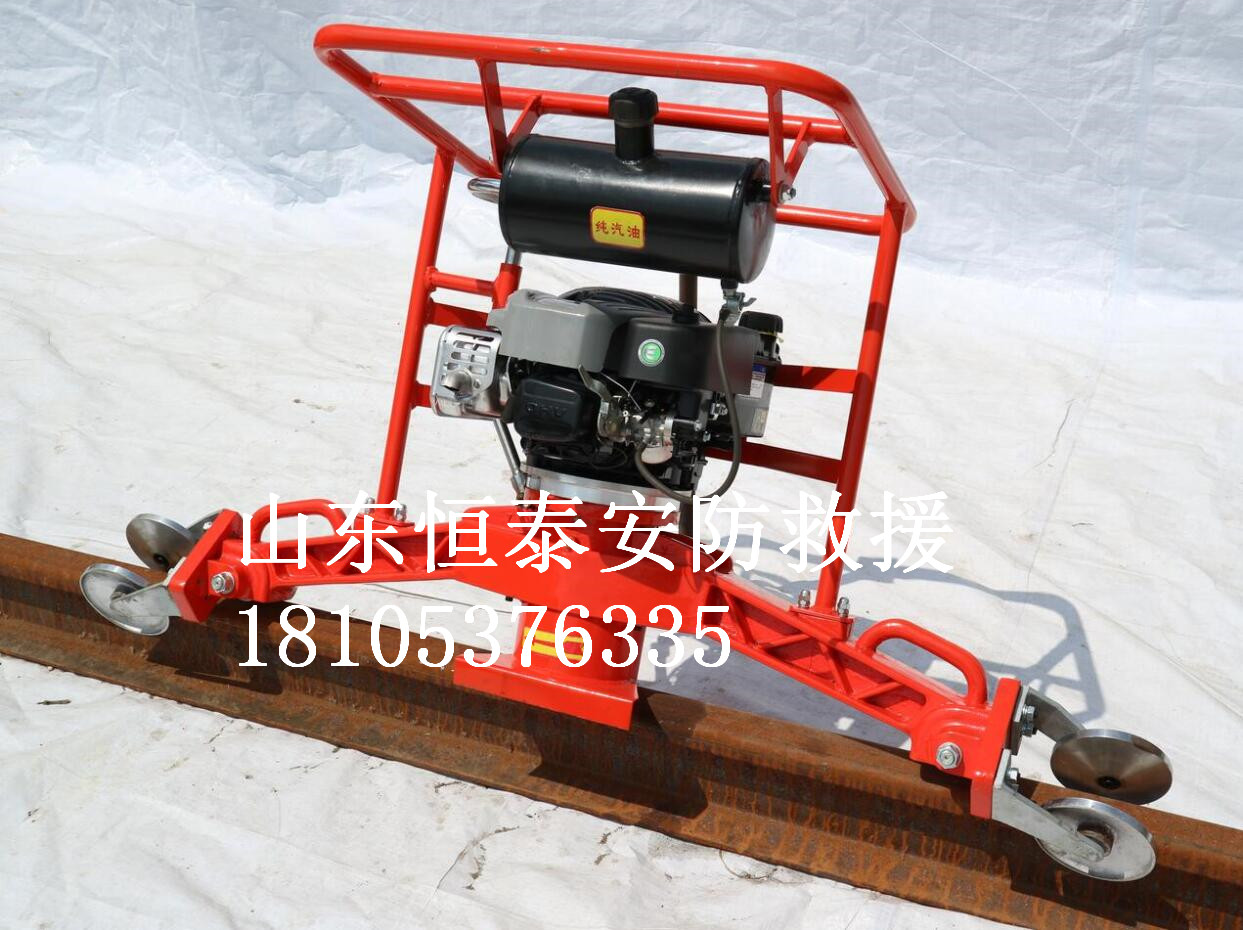

 FMG-4.4II型內燃仿形打磨機

一、適用范圍及性能特點

FMG-4.4Ⅱ型仿形鋼軌打磨機是用于鋼軌焊接及鋼軌傷損焊補后,對軌頭進行仿形打磨的小型機具。該機適用于 43-75kg/m 各型鋼軌在基地或現場焊接及軌頭焊補后打磨作業。它加上輔助裝置還可進行長平打磨和波浪磨耗打磨,它也是超長無縫線路鋪設、斷軌修復及應力放散的理想機具。本機具設計合理，結構緊湊，操作靈活，上下道便。采用進口汽油發動機，故障率低，性能可靠，更適應野外現場作業，具有先進的技術性能。鋼軌經仿形打磨后不僅平順，而且能恢復原來的軌頭輪廓，使列車運行更平穩、更安全。

二、結構和工作原理

1、結構

本款 FMG-4.4Ⅱ型仿形鋼軌打磨機主要由機架、導向輪、水平滾輪（仿形輪）、發動機（或電動機）、進給機構、打磨頭及操縱手把組成。

2、工作原理

打磨作業時，以汽油機或電動機為動力驅動傳動軸轉動，通過傳動裝置帶動打磨頭旋轉，磨削時，轉動磨頭進給手輪，調整磨頭進給量，操縱手把推動磨機在鋼軌上縱向移動磨削鋼軌踏面，同時將機架在 90°角度范圍內轉動，打磨軌頭圓角及鋼軌工作邊，利用水平滾輪和導向輪共同作用，完成軌頭仿形打磨作業。

三、主要技術參數

1、動力型式； 汽油機5.2kw （進口）

2、磨頭最大轉速； 4000r/min

3、砂輪規格及型號； Φ150×Φ55×70、GZ16－24 ZYI

4、砂輪行程 ； 60mm

5、砂輪傾角 ； 0~90°

6、進給手輪每轉進給量；1. 35mm

7、整機質量 ； 62kg

8、外形尺寸 ； 1500 mm×630mm×760mm
