門式測溫儀CW110A測溫儀原理

門式測溫儀CW110A測溫儀原理

此款門式測溫儀由紅外光學鏡頭、濾光片、傳感器和電信號處理單元等組成，能夠探測來自被測量目標的紅外輻射，并根據其輻射強度確定目標的溫度，可以方便地安裝在多種應用場合，特別適合于需要長距離、較強干擾的工業環境的安裝。

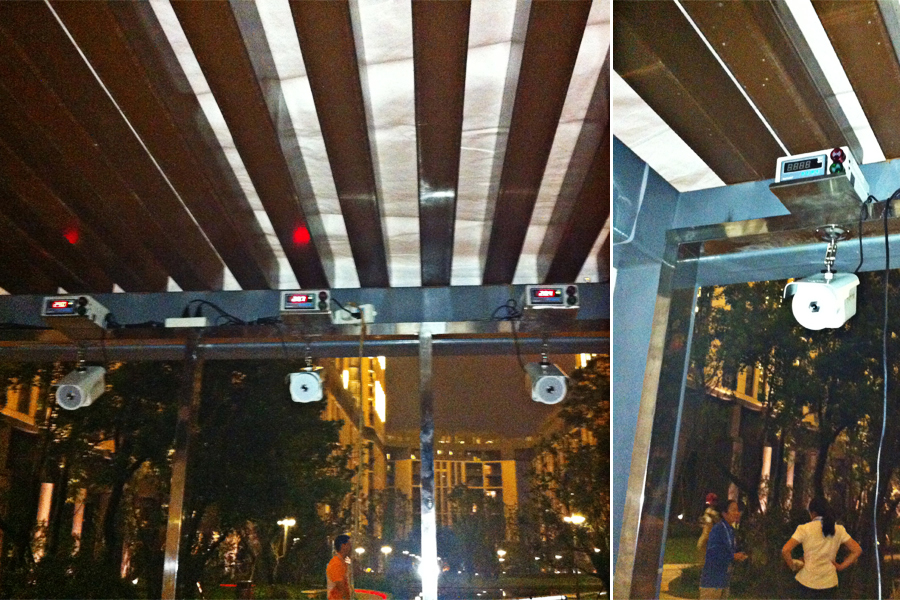

門式紅外測溫儀采用鑄鋁外殼，在測溫現場具備良好的防護能力。
門式測溫儀CW110A測溫儀原理

門式測溫儀CW110A產品描述：
此儀器是測量人體額頭的表面溫度，然后根據人體額頭的溫度與體溫的關系得到人體的實際體溫。檢測儀的光學組件將額頭發射和反射的能量匯集到傳感器上，通過電子組件將此信息轉化成溫度讀數并顯示在顯示面板上，當溫度讀數超過高溫報jing值時，儀器會發出報jing聲，同時紅色報jing燈點亮，如體溫正常綠色報jing燈點亮。
門式測溫儀CW110A測溫儀原理
CW110A主要技術參數： 技術規格
測溫范圍 ? ? ? 0－50（℃）
響應時間 ? ? ? <150（MS）
溫度分辨率 ? ? ? 0.1（℃）
警示測溫誤差 ? ? ? ≤±0.2（℃）
距離 ? ? ? ? ? ? ? ≤2000（mm）
工作環境溫度 ? ? ? 15-50（℃）
電源電壓 ? ? ? 交流電（220V﹑50HZ）
門式產品包裝 ? ? ? ? ? 主機，說明書，合格證，安裝螺絲，2.5米線纜，顯示器。
可選配件 ? ? ? 門架 增長線纜

產品用途：
適合于出入境口岸、機場、車站、碼頭、醫院、機關、工廠、學校、賓館和寫字樓等人流量大的公共場所人體溫度的檢測，便于篩檢具有發熱癥狀的病人以減少傳染和疫情蔓延。

門式測溫儀CW110A測溫儀原理

工作原理：
（1）自然界一切溫度高于絕對零度的物體，由于分子的熱運動，都在不停地向周圍空間輻射包括紅外波段在內的電磁波，其輻射能量密度與物體本身溫度的4次方成正比。微小的溫度變化會引起明顯的輻射能量變化，因此利用紅外輻射測量物體溫度的靈敏度很高。
（2）人體的紅外輻射特性與它的表面溫度有著十分密切的關系，人體主要輻射波長在9~10 μm的紅外線，通過對人體自身輻射紅外能量的測量，便能準確地測定人體表面溫度。由于該波長范圍內的光線不被空氣所吸收，因而可利用人體輻射的紅外能量精確地測量人體表面溫度。
（3）紅外溫度測量技術的最大優點是非接觸、快速測量，1秒鐘以內可測試完畢。由于紅外測溫儀只接收人體對外發射的紅外輻射能量，沒有任何其他物理和化學因素作用于人體，所以對人體無任何害處。


紅外測溫儀使用特點：
非接觸測量，不接觸人體，避免交叉感染，無需衛生消毒。
檢測速度快，一般短于0.5秒鐘。
體表溫度自動轉換，將額頭表面溫度測量結果換算為人體腋下溫度后顯示。
體溫超過38°顯示器自動報jing，檢測儀的紅燈就會閃亮，同時發出蜂鳴聲提醒檢查人員。
報jing溫度自行設置，如37.8°C。
環境溫度自動補償，消除環境溫度變化帶來的測量誤差。
輸出
輸出電纜可使用帶屏蔽層的雙絞線或多組絞線。導線截面積要求（銅）：
當長達250m時：0.2mm2截面積
當長達650m時：0.5mm2截面積

安裝距離與測量尺寸
CW110A光學分辨率是50:1，相應的測量視場可以參照所附光路圖近似計算。為提高測量精度，測量時應保證被測目標的尺寸大于測量視場，特別是當目標或測溫儀有晃動的現場。
測量通道及鏡頭清潔：
應保證測量通道的清潔，灰塵、煙塵都會影響輻射能量的傳遞，降低測量精度。測溫儀光學鏡頭必須保持清潔，避免因粘有灰塵、煙塵等污染物而導致測量誤差甚至損壞鏡頭，若鏡頭粘有灰塵。可用清潔的棉簽或鏡頭紙蘸無水jiu精擦拭。
報jing值調整：
1.長按顯示儀表SET鍵，出現AH按＜進入鍵進行設定報jing值，設定完畢長按SET鍵返回。
溫度修正：長按SET鍵.出現AH再按SET鍵找OA按＜進入鍵輸入1111，長按SET鍵出現inch然后按∧鍵或∨鍵找in-A按＜進入鍵進行零點修正設定值修正溫度，修正完成后長按SET鍵返回。

電磁干擾：
為了防止電磁干擾，在安裝時盡量使紅外測溫儀遠離電磁場源（比如電動機、馬達、大功率電纜等），如有必要可加金屬套管改善屏蔽效果。
注意：傳感頭的屏蔽應良好接地。

請檢查產品包裝是否有損壞，有任何損壞請立即通知當?shù)氐拇砩蹋⒄?qǐng)保留損壞的包裝供檢查。
您可以在產品的標簽上找到產品的序號，當您聯系客戶服務部門要求維護、定購配件或維修時請出示序列號。

維修:
? ?當您使用CW110A門式測溫儀遇到任何問題時，請聯系我們的服務部門。我們的客戶服務人員將就如何設置及維修紅外測溫儀給予你技術支持。經驗證明，上述的這些問題大都可以通過電話解決，請您在決定將儀器寄給我們之前先與我們的服務部門取得聯系。

保證：
每臺儀器都經過質量檢驗程序，請放心使用，如果發生任何問題，請立即聯系服務商。
儀器從出廠起保質期為12個月。過保質期后，生產商對所維修或更換元件部分的保質期為6個月。因使用不當或疏忽造成儀器的損傷不在保修范圍。私自拆卸也不在保修之列。生產商不對任何間接的損害負責。
在保修期內若儀器出現問題，可以免費維修，標定或修理，期間發生的運費由發貨人承擔。生產商有權選擇更換產品部件而不是修理。如果儀器故障是由于用戶的使用不當或疏忽造成，用戶必須負擔維修費用，在這種情況下用戶可以事先詢問維修費用。
注：調制主機請?jiān)敿?xì)閱讀主機說明書
