高危環境防爆分析小屋

高危環境防爆分析小屋

防爆分析小屋一般都用在石油化工等高危行業中。所以質量非常重要。那么就讓我們更深的了解防爆分析小屋。

一.概述
分析小屋是八十年代中期國際上開始流行的一項新技術。它集工業在線儀表的組合，成套，安裝應用于一體，并首先在煉油，化工企業中得到廣泛應用。現場分析室的規范化，專業化設計使表的現場安裝，維護更加方便，并為儀表提供了良好的操作和運行環境，在工藝裝置中得到了越來越多的應用。我公司生產的系列分析小屋采用強制通風正壓防爆的方法，防止因內部釋放可燃性氣體以及外部**性環境而引起的**危險。分析小屋采用鋼型結構，內外墻均為鋼板，中間為隔熱層。分析小屋適用于石油，化工等行業II類1區或2區場所的**性環境。
二.系統的組成
在線防爆分析室是可適用于治金，化工，紡織，煉油等行業，它足可用于I區，II區等危險場所的一種防爆工業產品，現場只要提供電，氣，在線儀表即可再危險場所安全，穩定，可靠的工作，同時在分析室內執行操作的工作人員也可得到安全保障。
該系統由以下五部分組成：
A:分析室主體（雙層結構，中間填由保溫隔熱防火材料）
B:室內危險氣體濃度檢測系統
C:聲光報警聯鎖系統
D:儀表電源系統
E：共用電源系統
三.使用條件
1適用范圍：
1）室內環境溫度：5℃-45℃
2)環境濕度不大于95%
3)海拔高度:不超過2000M
4)分析室內溫度根據內裝分析儀表器的要求,采取暖氣或空調措施
5)分析室引風管入口處應處于非危險區.
2安裝使用條件:
1)環境溫度:-20℃--40℃
2)電源:AC220﹢﹣10% 50Hz
3)大氣壓力：50KPa--106KPa
4)海拔高度:<2000M
5)無強烈震動
四 .結構及主要技術參數

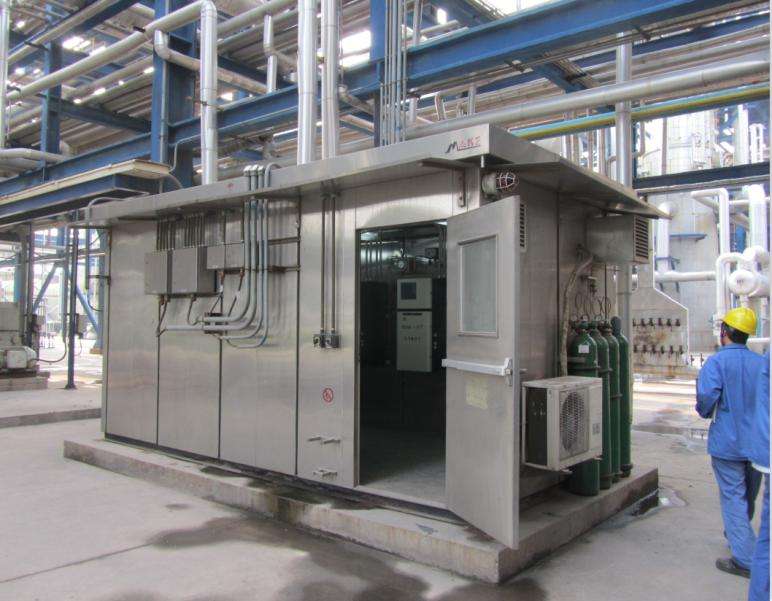

1 小屋結構形式：采用內外鋼結構，將分析儀表，預處理，控制單元組裝在分析室內，分析室現場就近安裝。取樣探頭在室外減壓站前安裝。分析室主體采用內外鋼質結構，內外均為冷扎（或不銹鋼）鋼板，底座采用10號鋼槽，四周龍骨方鋼結構，內外板均噴塑處理，中間夾層厚70MM，其間填充有阻燃，保溫，隔熱材料。室內安裝有防爆空調，可調節室內溫度。電配系統為管線系統，配有防爆配電箱。照明系統采用防爆應急日光燈。分析室內還具有通風，換氣，過濾裝置。單開門結構配有玻璃看窗和逃生門鏡。采用特殊加工技術均達到密封性，防腐，防塵，控制溫度等功能。
2 主要技術特點
全封閉系統，為現場分析創造最安全環境，整體防爆功能， 高質量的報告信號輸出（DCS) 。 防塵，防水 ，防靜電，防火花功能。恒溫，恒濕功能。防振動功能。隔離環境污染功能?？弓h境腐蝕功能，抗現場干擾。整體接地，接地電阻<4Ω
3 主要技術參數：
A:防爆等級ExdIIBT4-ExdIICT6,制作等級根據用戶要求而定。
B：分析室內濃度超限（25%LEL）時 聲光報警
C:電源220VAC -10% ,50HZ,20A
D:防護等級：》56
E: 內壓力正常值：30-100Pa
