XY-1B巖心鉆機
XY-1B鉆機是一種具有油壓給進的輕便淺孔鉆機。適用于普查勘探、地球物理勘探、道路及建筑勘探以及小型水井鉆鑿等。
主要特點
1、具有油壓自動給進機構，提高鉆進效率，減輕勞動強度。
2、采用球卡式夾持機構，可實現不停機倒桿，操作方便，安全可靠。
3、手柄集中，操作方便。配有孔底壓力計指示壓力，方便掌握孔內情況。
4、結構緊湊，鉆機、水泵和動力機（柴油機或電動機）組裝在同一個底座上，占用機場面積小。重量輕、分解性強、便于搬遷。
◇ 技術參數與規格
|
基本參數 |
鉆進深度 |
100 |
|
終孔直徑 |
75 |
|
|
鉆桿直徑 |
42 |
|
|
外形尺寸(長X寬X高)mm |
1640X920X1240 |
|
|
質量(Kg) |
500 |
|
|
回轉器 |
立軸轉速(三檔)r/min |
142、285、570 |
|
立軸行程 |
450 |
|
|
立軸最大給進力(N) |
14700 |
|
|
立軸最大起重力(N) |
24500 |
|
|
卷?yè)P(yáng)機 |
最大提升力(一速、單繩)(N) |
10000 |
|
卷筒圓周速度(m/s) |
0.42、0.81、1.68 |
|
|
水泵 |
型式 |
臥式單缸雙作用活塞泵 |
|
流量(l/min) |
配柴油機(1800r/min)時:100 配電動機(1500r/min)時:83 |
|
|
壓力 |
最大許用壓力(MPa) |
1.5 |
|
連續工作壓力(MPa) |
0.7 |
|
|
動力機 |
柴油機型號 |
S1100N |
|
柴油機標定轉速(r/min) |
2200 |
|
|
柴油機十二小時功率(Kw) |
10.53 |
|
|
電動機型號 |
Y131M-4-B3 |
|
|
電動機標定轉速(r/min) |
1500 |
|
|
電動標定功率(Kw) |
7.5 |

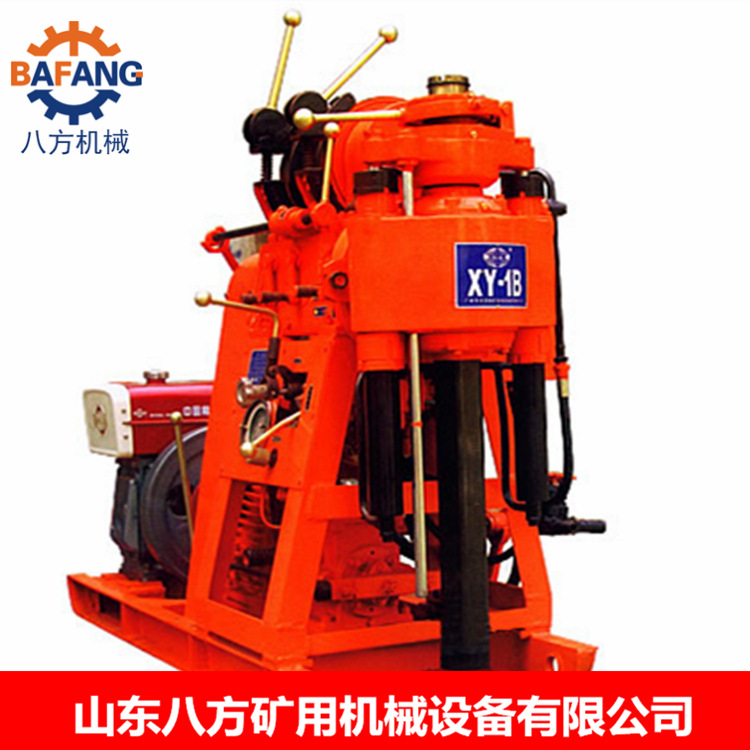

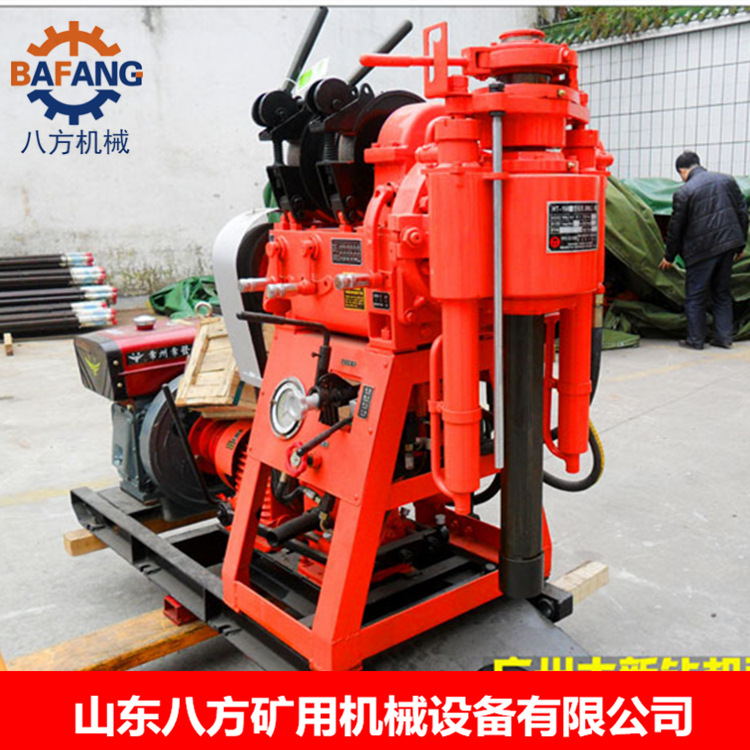

XY-1B巖心鉆機 產品展示：
