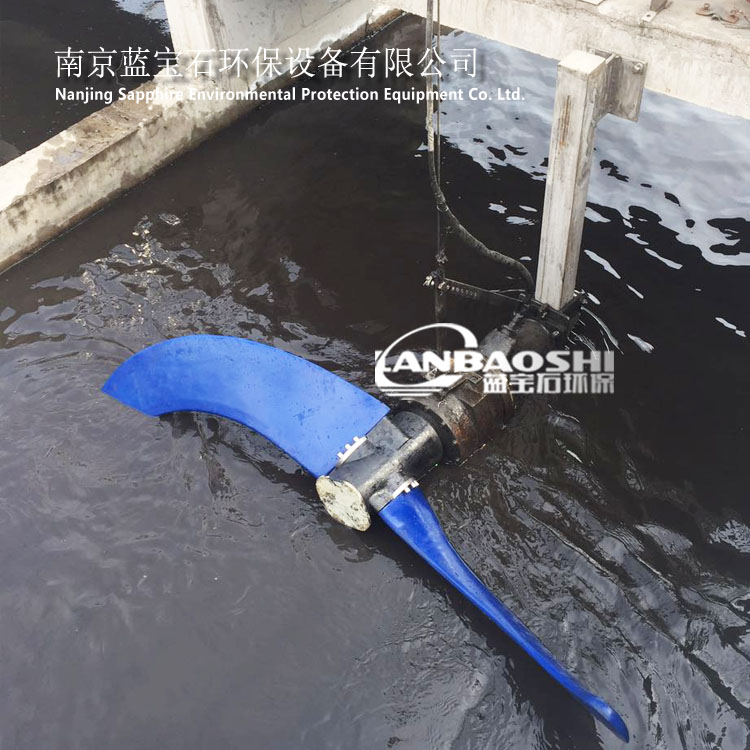

潛水推流器安裝圖 水下低速推進器使用效果

潛水推流器安裝圖 水下低速推進器使用效果

     5.兩道機械密封，材質為碳化鎢-碳化鎢。所有外露緊固件均為不銹鋼。

特別提示：

潛水攪拌機必須完全潛入水中工作，不能在易燃易爆和強腐蝕性及高溫的環境中工作，zui小潛入深度900mm。針對特殊環境下的要求，我公司可為用戶提供特殊設計。

低速潛水推流攪拌器

HDT低速潛水推流攪拌器是一種兼備攪拌混合及推流能力的浸沒式污水處理設備。主要用于氧化溝好氧或厭氧段的推流，也可作為創建水流、開辟河道及河床防冰之用。

二、工作原理及型號示例

通過電機、減速箱帶動葉輪(兩葉鐮刀式)旋轉，產生強烈的推流和攪拌作用，在推動液體前進的同時，對氧化溝(或其它水處理設施)里的混合液進行充分攪拌混合，不僅改善了氧化溝的水流條件，使水體獲得工藝所要求的流速，也增加了池底水體的流動和混合，防止污泥的沉積，提高了污水處理效率。

低速推流器(帶齒輪箱)技術特性

二、潛水推流器產品描述：

QDT型低速推流器，在水處理工藝流程中，廣泛應用于氧化溝推流，各類生化池的攪拌，同時也可用于河流防凍，景觀水循環等。低速推流器油潛水電機、減速裝置、葉槳和安裝系統等組成。其特點是配套功率小（1.5-7.5KW），轉速低（36-135r/min）,葉槳直徑大（1000-2500mm）,低速旋轉，產生大體積流場，服務范圍廣。后掠式香蕉型葉槳設計，具有自潔功能，采用聚氨脂或鋁合金材質精鑄成型，具有重量輕、強度高、耐腐蝕等優點，其優異的摩擦性能，可保證在低速的運動狀態下與液體產生良好的阻尼效果，從而創建出柔和的水流。該系列產品除了具有推流和創建水流的作用外還具有攪拌功能。

低速推流器(帶齒輪箱)技術特性

潛水推流器保證的工藝要求

所有推流器應確保水池中的介質攪拌均勻，不發生沉淀，應形成平均流速0.3m/s。作為設備制造商，應對在水池平均流速在0.3m/s時的水池阻力和推流器推力進行計算，提供設備的詳細選型報告。該報告至少包括：型號規格、數量、額定推力、合計推力、工藝要求推力以及制造商對水平流速不小于0.3m/s的完全保證等。

潛水推流器的設計

推流器應能處理原水和污水。推流器可上下升降，方便的移動，檢查或維修無需人員進入濕井。滑行桿支架作應為推流器整體部件之一。推流器全部的重量受力在一個支架上，并且這個支架可承受推流器形成的推力。推流器、附件和電纜可在20米水深持續潛水運行，不會發生泄漏。

潛水推流器的構造

每臺推流器具有齒輪箱，潛水封閉式連接設計。推流器的所有部件，包括電機和齒輪箱，都應能夠在水下連續運行。除底座和葉片外，推流器的主要鑄件應為灰口鑄鐵，ASTM A-48 Class 35B，BS 1452 Grade 260或DIN 1691 GG25，表面光滑、無氣泡或其它不規則。所有的螺母、螺釘和墊圈應為AISI 304不銹鋼或更好的材質。推流器外部所有與攪拌液體發生接觸的鑄鐵表面都有一層涂層噴涂保護。在需要防水密封的臨界接觸面上，采用腈或氟化橡膠O形環，從而使兩個面上的橡膠O型環及O型環接觸的四個側面無需特別的扭距限制就應能獲得壓緊。不使用需要一定扭矩才應能達到壓緊效果的形式，也不使用矩形截面墊片及密封復合物。

三、QDT型低速推流器使用條件：

為了保證潛水攪拌機的正常工作，請正確選擇工作環境和運行模式。

zui高介質溫度不超過40℃；

介質的pH值范圍：5~9；

介質密度不超過1150Kg/m3;

潛水深度不超過20m。

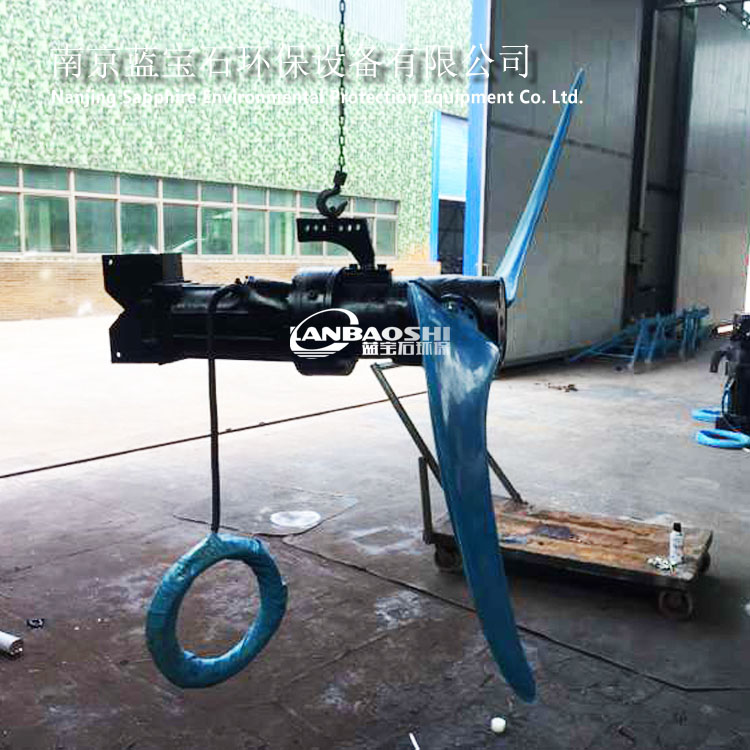

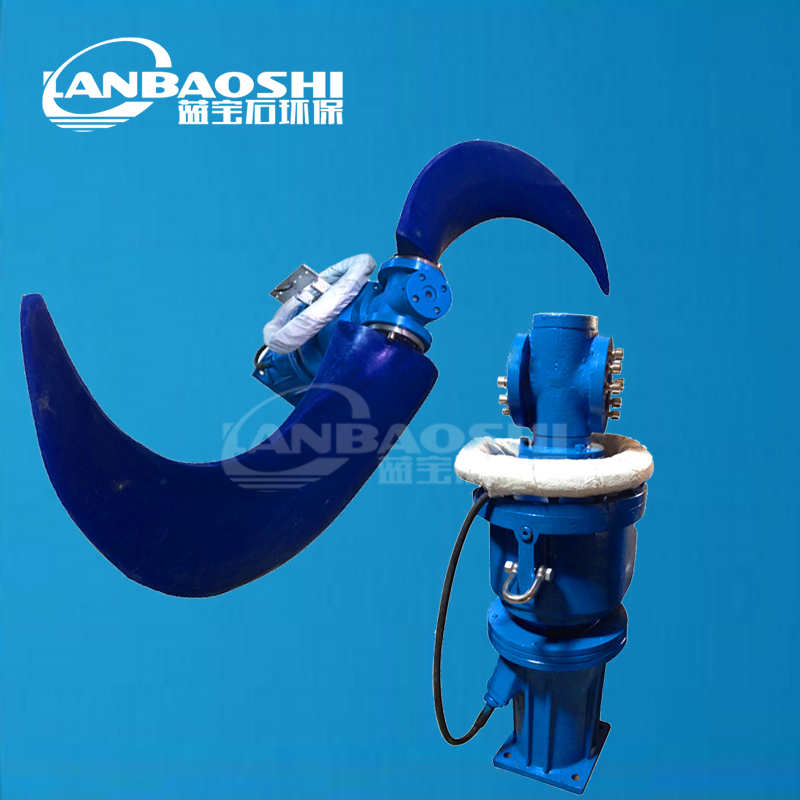

水下推進器潛水推流器齒輪箱減速機DQT
