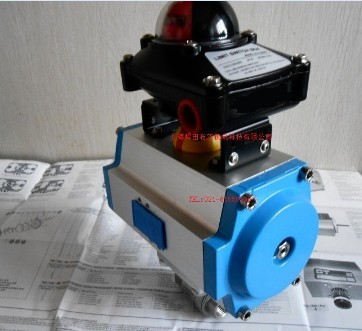

| 品牌 | GT氣動執行器 | 型號 | GTX45-300 |
| 產品用途 | 驅動閥門的開關 | 驅動能源 | 氣動執行器 |
一、設計特點
1、 獨特的雙向行程調節；
2、 緊湊的雙活塞齒輪條式結構，齒合精確，輸出扭矩穩定；
3、 缸體為擠壓鋁合金，經硬質陽極氧化處理，表面質地堅硬，耐磨性強；
4、 活塞內帶機械道向和O型圈及軸承，避免非金屬和金屬接觸減少了摩擦系數；
5、 連接尺寸根據國際標準ISO521-DIN3337-VDI/VDE3845那幕而，可與絕大部分的普通氣動執行器互換；
6、 雙作用和單作用（彈簧回位）型采用相同的主題和端蓋；
7、 所有運動部件均采用耐磨材料支承；
8、 供氣孔符合NAMUR標準，或帶符合NAMUR標準的轉接板。配板式電磁閥可直接安裝；
9、 獨特的位置指示器；
10、可根據需要配套安裝電磁閥、回信器、定位器（開度指示）、三聯件及手操機構。
二、 技術數據
1、 工作介質：干燥或潤滑氣體，非腐蝕性氣體
2、 氣源壓力：雙向回位4~8bar；彈簧回位5~8bar
3、 溫度：-20℃~ +80℃
4、 外行程調節：90℃±5℃
5、 內行程調節：90℃±5℃
三、 操作原理
雙動（頂視圖） |
彈力恢復（頂視圖） |
||
|
|
|
|
端口“B”端口“A” |
端口“B”端口“A” |
端口“B”端口“A” |
端口“B”端口“A” |
端口A氣體區使活塞離開，朝底段位置移動，氣體從端口B排出。 |
端口B的氣體區使活塞朝中心移動，氣體從端口A排出。 |
端口A的氣體區動活塞離開，朝底端位置移動壓縮彈簧，從端口B排出氣體。 |
氣源停止和斷電，彈簧驅動活塞朝中心位置移動，將氣體從端口A排出。 |
