結構及工作原理

該設備采用連續式槽形帶式，物料由格柵或脫水機卸料口落入輸送帶上，在電動滾輪的驅動下，物料從一端移動到另一端，末端與垃圾桶相銜接，再另行處理。

主要特點

驅動裝置采用軸裝式平行軸斜齒輪式減速機，結構緊湊，運行平穩安全；

輸送方向由螺旋葉片的螺旋方向和電機的旋轉方向確定，可實行雙向輸送；

U型槽內設有內襯，耐磨性能強、使用壽命長、更換簡便；

實行大通道輸送，決不堵塞，運行可靠、噪音小、維護方便。

用途

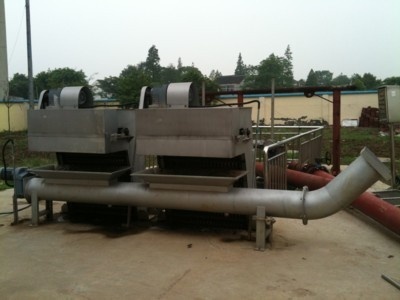

無軸螺旋輸送機適用于城鎮污水處理廠，住宅小區污水預處理裝置、污水泵站及自來水廠等的柵渣處理，它主要與格柵或脫水機等設備配套使用，將柵渣或脫水污泥進行輸送。

無軸螺旋輸送機

無軸螺旋輸送機與傳統有軸螺旋輸送機相比，由于采用了無中心軸設計，利用具有一定柔性的整體鋼制螺旋推送物料，因而具有以下突出優點：抗纏繞性強。

簡介

無中心軸干擾，對于輸送帶狀、易纏繞物料有特殊的優越性。無軸螺旋輸送機用途：WLSY系列無軸螺旋輸送機用于污水處理廠輸送中細格柵其柵條凈距50mm的除污機柵渣和壓濾機泥餅等物料。 環保性能好。采用全封閉輸送和易清洗的螺旋表面，可保證環境衛生和所送物料不受污染、不泄漏。 扭距大、能耗低。由于螺旋無軸，物料不易堵塞，排料口不堵塞，因而可以較低速度運轉，平穩傳動，降低能耗。

扭距可達4000N/m。輸送量大。輸送量是相同直徑傳統有軸螺旋輸送機的1.5倍。輸送距離長。單機輸送長度可達60米。并可根據用戶需要，采用多級串聯式安裝，超長距離輸送物料。能機動工作。我公司開發生產的移動型無軸螺旋輸送機，能機動工作，一機多用。既可下方出料，又可端頭出料。采用特制襯板，該機可在高溫下工作。結構緊湊，節省空間，外型美觀，操作簡便，經濟耐用。

組織結構

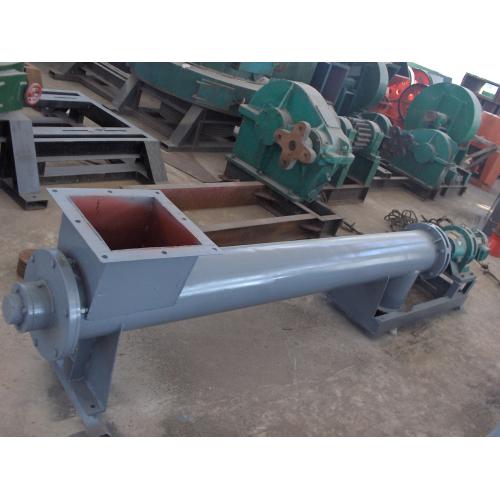

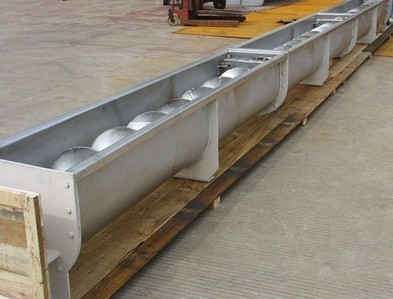

無軸螺旋輸送機主要由驅動裝置、頭部裝配、機殼、無軸螺旋體、槽體襯板、進料口、出料口、機蓋(需要時)、底座等組成。

驅動裝置：采用擺線針輪輪減速機或軸裝式硬齒面齒輪減速機，設計時應盡可能將驅動裝置設在出料口端，使螺旋體在運轉時處在受拉狀態。

頭部裝配有推力軸承，可承受輸送物料時產生的軸向力。

機殼：機殼為U型或O型，上部加防雨型機蓋，材質有不銹鋼或碳鋼或玻璃鋼。

無軸螺旋體：材質為不銹鋼或碳鋼。

槽體襯板：材質為耐磨的塑料板或橡膠板或鑄石板等。

進、出料口：有方形和圓形兩種，一般進、出料口形式由用戶決定。
