ZJ/WDL型無動力加藥裝置

1、概述

ZJ/WDL型無動力加藥裝置是本公司開發的新型加藥系統，加藥裝置無需通電，通過給水管道中的水壓力驅動即可，節省能耗，一般為一箱兩泵組成一整套系統，亦可根據用戶要求定制。特別適用于農村、偏遠地區、供電困難的地區給水凈化系統中的消毒及絮凝。

2、適用范圍

• 用于鄉鎮和緊急情況的加氯消毒；
• 用于鄉鎮和工業領域絮凝、殺菌、助凝、除藻等加藥；
• 農村或偏遠地區給水消毒、絮凝凈化。

3、主要優點

• 無需電力（節省能源）；
• 自由調節定量，單位：%（直讀）；
• 與低重力壓力兼容（水庫、丘陵、山泉）；
• 精準度與水壓、水流量無關；
• 精準/重復使用；
• 自吸式/有效混合；
• 無脈動（依靠水壓運行，不抵御水壓）
• 水和聚合物最優消耗；
• 清洗、維護的時間短；
• 安裝、維護便捷；
• 安全：如果水流停止，聚合物的配量會自動停止。

4、工作原理

ZJ/WDL型無動力加藥裝置核心部件是以靜壓水環式加藥器，該部件以水壓和水流推動的液壓泵為基礎，以水流為動力，水壓和水流帶動第一個動力活塞，再由第一個動力活塞帶動第二個產品定量活塞，產品連續注入管路的水中，并按定量比例與水持續混合。濃縮產品劑量和進入加藥器的水的體積成正比，與供水管網中的水壓及水量變化無關，這樣保證了劑量的精準性。驅動活塞以水壓為動力運作，閥門系統則使其反向運動，活塞的每個運行周期必須與流入泵的固定水量（驅動泵的缸體積容積）相符，驅動泵的速度相對水流量成比例地變化。驅動泵帶動的定量活塞連續注入定量產品（可調節容積），定量活塞將注入與流入驅動泵的產品量相符的等量產品，所以，此項運行原則可確保固定用量，與水壓和水量變化無關。

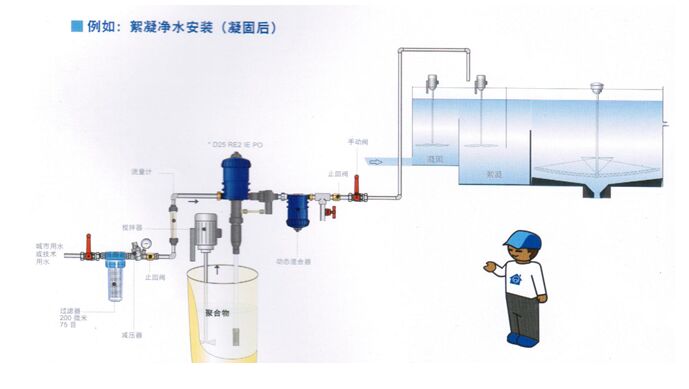

5、工藝流程

6、裝置規格型號

注：

1）.表中參數可根據用戶要求進行特殊選擇；

2）.我公司保留因技術革新進行修改的權利，客戶如對參數有特殊要求，請在定貨時注明。

7、注意事項

• 控制聚合物粘度水平；
• 為了限制配比的粘度，應盡量減短吸管的長度；
• 為了讓管線混合更加均勻，可在安裝加藥器后加裝專用動態混合器；
• 對于負離子混合物，請加裝安裝熟化罐；
• 不穩定聚合物（特別是陰離子聚合物）可在液態聚合物罐中加設電力攪拌器；
• 在加藥器上加裝流量計，方便調整水流量和聚合物配比比例，以便讓聚合物的效率最大化。
