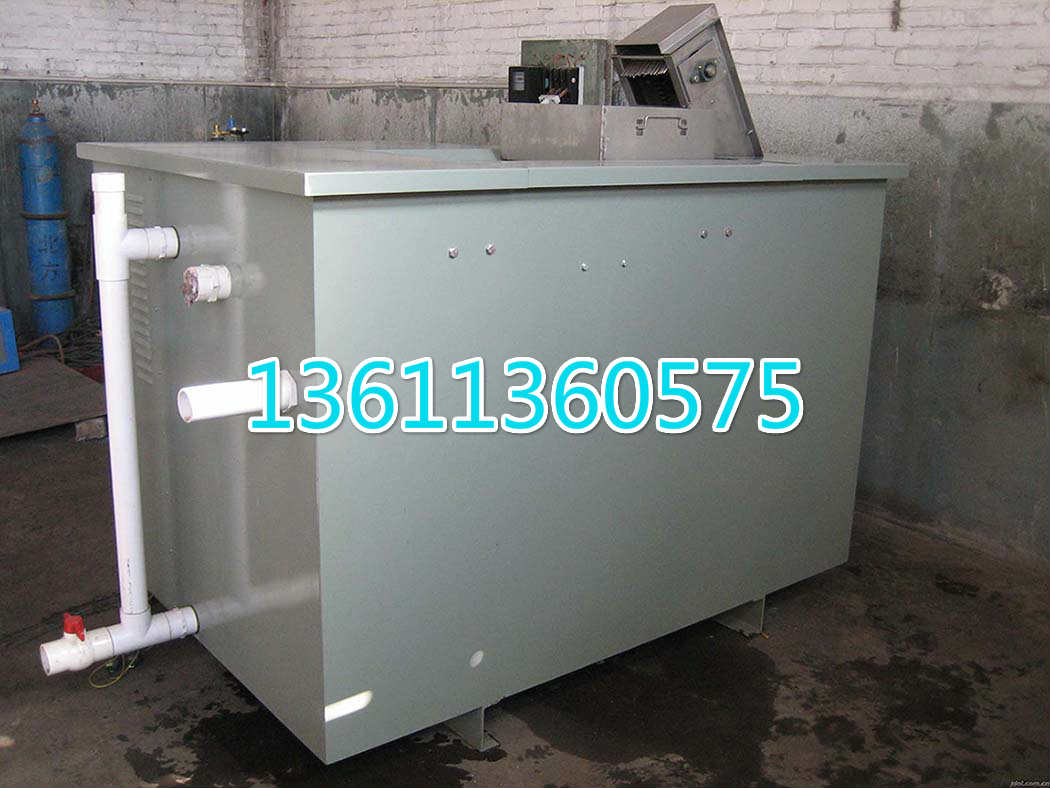

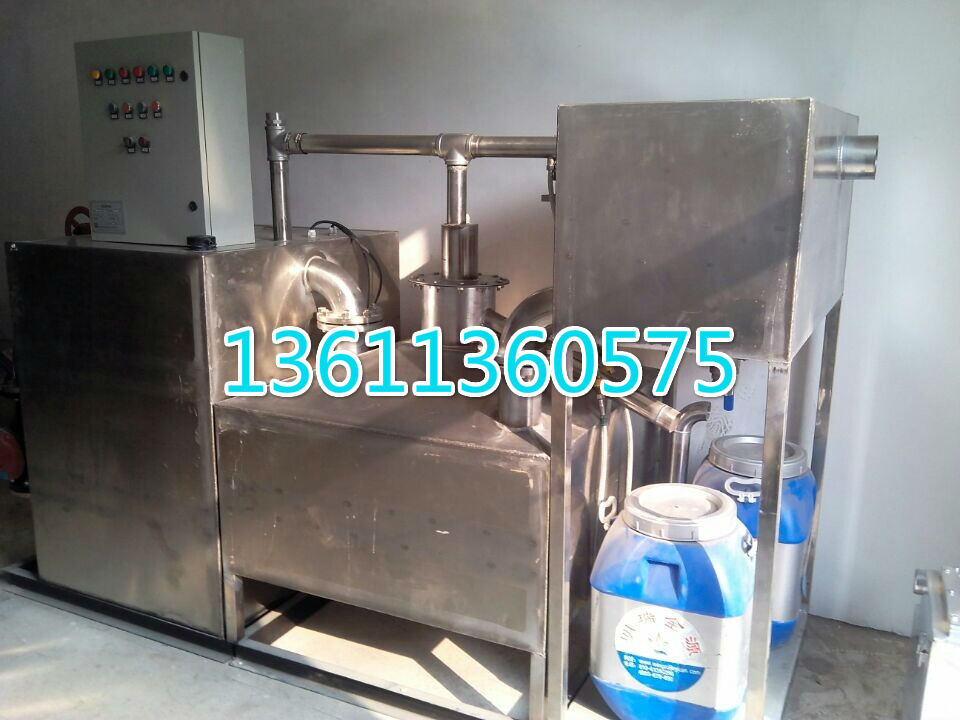

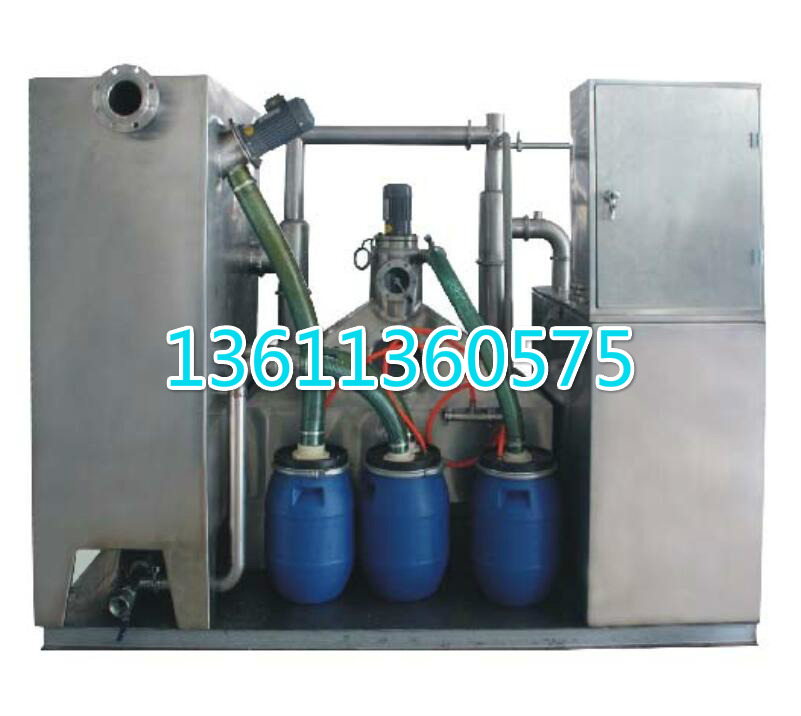

不銹鋼隔油池
★ 使用范圍
1、 公共食堂、餐廳、廚房及洗滌排水系統；
2、 肉類、食品加工的排水系統；
3、 含有少量汽油、煤油、柴油及其他工業用油的污水系統。
★ 不銹鋼隔油池特點
1、刮油系統自動工作提高隔油率；
2、隔油區內設有氣浮裝置，使油脂形成微小氣泡上浮，確保油水分離效果；
3、設有加溫系統，避免了溫度較低情況下油脂凝固，實現更好隔油效果；
4、設備在密封上做了細致的工作，基本實現全封閉，避免了氣味的發散。
★ 不銹鋼隔油池選型
根據使用方式的不同，具體參數詳見設備型號參數列表。

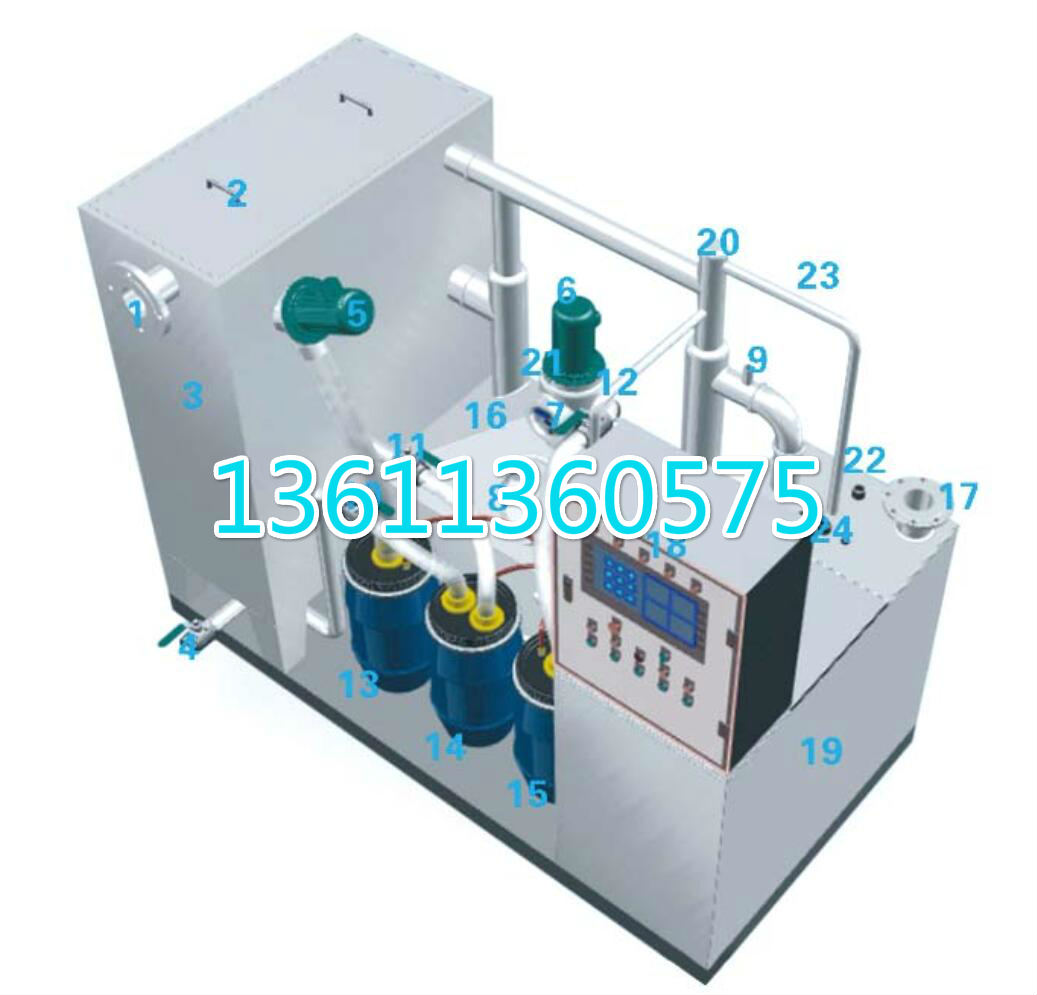

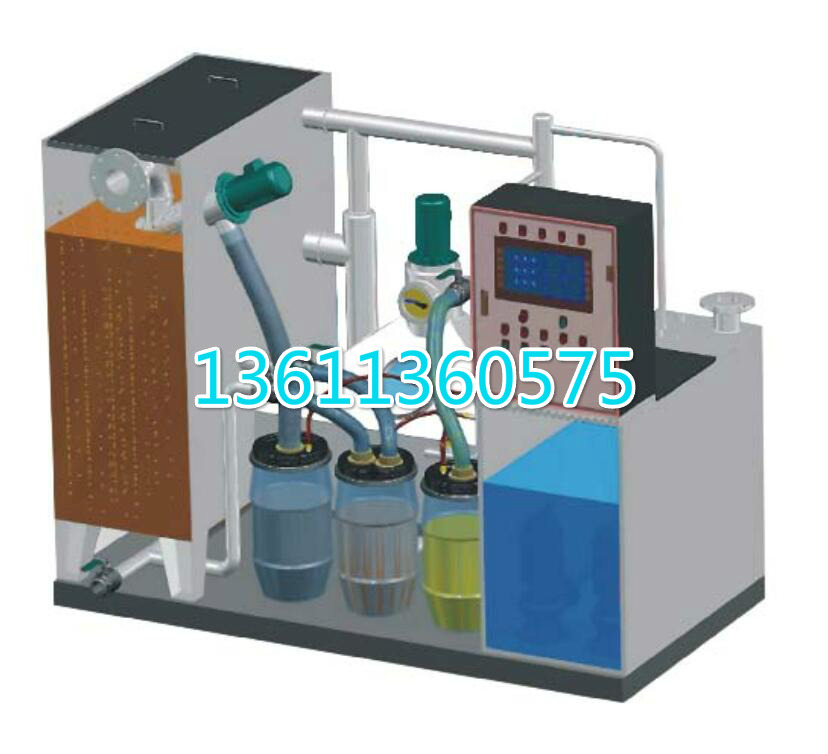

★ 隔油池工作原理
隔油設備箱體內分為二檔三格，含油污水由設備入水口進入第格中，第一格中雜物筐將含油污水中的雜物進行分離，不含雜物的含油污水進入第二格中，第二格中空間較大，滿足隔油器設計要求，利用油水的比重差異，采用自然上浮法使油水充分分離，分離后的污水進入第三格中經出水管排出，分離后的油在第二格集油槽中，由人工清除或由抽油泵將油排入集油桶中。
隔油池技術參數及設備尺寸表
|
序號 |
型號 |
處理量Ｑ （m3/h） |
有效容積V（L） |
箱體尺寸 (L*B*H)mm |
外形尺寸 (L*B*H)mm |
安裝所需空間（L*B*H）mm |
|
1 |
XYSE-1 |
1 |
168 |
660*460*610 |
860*560*610 |
1400*800*850 |
|
2 |
XYSE-2 |
2 |
336 |
860*560*810 |
1060*660*810 |
1600*900*1050 |
|
3 |
XYSE-3 |
3 |
498 |
960*660*910 |
1160*760*910 |
1700*1000*1150 |
|
4 |
XYSE-4 |
4 |
666 |
1060*760*1010 |
1260*860*1010 |
1800*1100*1250 |
|
5 |
XYSE-5 |
5 |
834 |
1160*860*1010 |
1360*960*1010 |
1900*1200*1250 |
|
6 |
XYSE-7 |
7 |
1164 |
1360*960*1110 |
1560*1060*1110 |
2100*1300*1350 |
|
7 |
XYSE-9 |
9 |
1500 |
1560*1060*1160 |
1760*1160*1160 |
2300*1400*1400 |
|
8 |
XYSE-12 |
12 |
1998 |
1760*1160*1260 |
1960*1260*1260** |
2500*1500*1400 |
|
9 |
XYSE-15 |
15 |
2502 |
1760*1260*1460 |
1960*1360*1460 |
2500*1600*1700 |
|
10 |
XYSE-18 |
18 |
3000 |
1960*1360*1460 |
2160*1460*1460 |
2500*1700*1700 |
|
11 |
XYSE-20 |
20 |
3336 |
1960*1360*1560 |
2160*1460*1460 |
2500*1700*1800 |
|
12 |
XYSE-23 |
23 |
3834 |
2160*1360*1660 |
2360*1460*1660 |
2900*1700*1900 |
|
13 |
XYSE-25 |
25 |
4164 |
2160*1460*1660 |
2360*1560*1660 |
2900*1800*1900 |
|
14 |
XYSE-27 |
27 |
4500 |
2260*1460*1760 |
2460*1560*1760 |
3000*1800*2000 |
|
15 |
XYSE-30 |
30 |
4998 |
2360*1560*1760 |
2560*1660*1760 |
3100*1900*2000 |
|
16 |
XYSE-32 |
32 |
5334 |
2460*1560*1760 |
2660*1660*1760 |
3200*1900*2000 |
|
17 |
XYSE-36 |
36 |
6000 |
2610*1660*1760 |
2810*1760*1760 |
3350*2000*2000 |
|
18 |
XYSE-40 |
40 |
6666 |
2910*1660*1860 |
3110*1760*1760 |
3650*2000*2000 |
|
19 |
XYSE-43 |
43 |
7164 |
2960*1660*1860 |
3160*1760*1860 |
3700*2000*2100 |
|
20 |
XYSE-45 |
45 |
7500 |
3160*1660*1860 |
3360*1760*1860 |
3900*2000*2100 |
|
21 |
XYSE-48 |
48 |
7998 |
3360*1660*1860 |
3560*1760*1860 |
4100*2000*2100 |
|
22 |
XYSE-51 |
51 |
8502 |
3560*1660*1860 |
3760*1760*1860 |
4300*2000*2100 |
|
23 |
XYSE-54 |
54 |
9000 |
3760*1660*1860 |
3960*1760*1860 |
4500*2000*2100 |
|
24 |
XYSE-56 |
56 |
9336 |
3860*1660*1860 |
4060*1760*1860 |
4600*2000*2100 |
|
25 |
XYSE-58 |
58 |
9666 |
3960*1660*1860 |
4160*1760*1860 |
4700*2000*2100 |
|
26 |
XYSE-60 |
60 |
10002 |
3960*1660*1960 |
4160*1760*1960 |
4700*2000*2200 |
|
27 |
XYSE-63 |
63 |
10500 |
4160*1660*1960 |
4360*1760*1960 |
4900*2000*2200 |
|
28 |
XYSE-65 |
65 |
10836 |
4260*1660*1960 |
4460*1760*1960 |
5000*2000*2200 |
|
29 |
XYSE-69 |
69 |
11502 |
4560*1660*1960 |
4760*1760*1960 |
5300*2000*2200 |
|
30 |
XYSE-72 |
72 |
12000 |
4760*1660*1960 |
4960*1760*1960 |
5500*2000*2200 |
機械隔油設備技術參數及設備尺寸表
|
序號 |
設備型號 |
箱體尺寸（L*B*H）mm |
外形尺寸（L*B*H）mm |
安裝所需空間（L*B*H）mm |
進水管高度h |
進水管管徑 |
出水管管徑 |
|
1 |
XYSS-1 |
1260*460*610 |
1460*560*610 |
2000*800*850 |
500 |
DN100 |
DN100 |
|
2 |
XYSS-2 |
1460*560*810 |
1660*660*810 |
2200*900*1050 |
700 |
DN100 |
DN100 |
|
3 |
XYSS-3 |
1560*660*910 |
1760*760*910 |
2300*1000*1150 |
800 |
DN100 |
DN100 |
|
4 |
XYSS-4 |
1660*760*1010 |
1860*860*1010 |
2400*1100*1250 |
900 |
DN100 |
DN100 |
|
5 |
XYSS-5 |
1760*860*1010 |
1960*960*1010 |
2500*1200*1250 |
900 |
DN100 |
DN100 |
|
6 |
XYSS-7 |
1960*960*1110 |
2160*1060*1110 |
2700*1300*1350 |
1000 |
DN100 |
DN100 |
|
7 |
XYSS-9 |
2160*1060*1160 |
2360*1160*1160 |
2900*1400*1400* |
1000 |
DN100 |
DN100 |
|
8 |
XYSS-12 |
2360**1160*1260 |
2560*1260*1260 |
3100*1500*1500 |
1100 |
DN100 |
DN100 |
|
9 |
XYSS-15 |
2360*1260*1460 |
2560*1360*1460 |
3100*1600*1700 |
1200 |
DN100 |
DN100 |
|
10 |
XYSS-18 |
2560*1360*1460 |
2760*1460*1460 |
3300*1700*1700 |
1300 |
DN100 |
DN100 |
|
11 |
XYSS-20 |
2560*1360*1560 |
2760*1460*1560 |
3300*1700*1800 |
1400 |
DN100 |
DN100 |
|
12 |
XYSS-23 |
2760*1360*1660 |
2960*1460*1660 |
3500*1700*1900 |
1400 |
DN150 |
DN100 |
|
13 |
XYSS-25 |
2760*1460*1660 |
2960*1560*1660 |
3500*1800*1900 |
1500 |
DN150 |
DN100 |
|
14 |
XYSS-27 |
2860*1460*1760 |
3060*1560*1760 |
3600*1800*2000 |
1500 |
DN150 |
DN100 |
|
15 |
XYSS-30 |
2960*1560*1760 |
3060*1660*1760 |
3700*1900*2000 |
1500 |
DN150 |
DN100 |
|
16 |
XYSS-32 |
3060*1560*1760 |
3260*1660*1760 |
3800*1900*2000 |
1500 |
DN150 |
DN100 |
|
17 |
XYSS-36 |
3210*1660*1760 |
3410*1760*1760 |
3950**2000*2000 |
1500 |
DN150 |
DN100 |
|
18 |
XYSS-40 |
3310*1660*1760 |
3710*1760*1760 |
3950*2000*2000 |
1500 |
DN150 |
DN100 |
|
19 |
XYSS-43 |
3560*1660*1760 |
3760*1760*1860 |
4300*2000*2100 |
1600 |
DN200 |
DN100 |
|
20 |
XYSS-45 |
3760*1660*1860 |
3960*1760*1860 |
4500*2000*2100 |
1600 |
DN200 |
DN100 |
|
21 |
XYSS-48 |
3960*1660*1860 |
4160*1760*1860 |
4700*2000*2100 |
1600 |
DN200 |
DN100 |
|
22 |
XYSS-51 |
4160*1660*1860 |
4360*1760*1860 |
4900*2000*2100 |
1600 |
DN200 |
DN100 |
|
23 |
XYSS-54 |
4360*1660*1860 |
4560*1760*1860 |
5100*2000*2100 |
1600 |
DN200 |
DN100 |
|
24 |
XYSS-56 |
4460*1660*1860 |
4660*1760*1860 |
5200*2000*2100 |
1600 |
DN200 |
DN100 |
|
25 |
XYSS-58 |
4560*1660*1860 |
4760*1760*1860 |
5300*2000*2100 |
1600 |
DN200 |
DN100 |
|
26 |
XYSS-60 |
4660*1660*1960 |
4760*1760*1960 |
5300*2000*2200 |
1700 |
DN200 |
DN100 |
|
27 |
XYSS-63 |
4760*1660*1960 |
4960*1760*1960 |
5500*2000*2200 |
1700 |
DN200 |
DN100 |
|
28 |
XYSS-65 |
4860*1660*1960 |
5060*1760*1960 |
5600*2000*2200 |
1700 |
DN200 |
DN100 |
|
29 |
XYSS-69 |
5160*1660*1960 |
5360*1760*1960 |
5900*2000*2200 |
1700 |
DN200 |
DN100 |
|
30 |
XYSS-72 |
5360*1660*1960 |
5560*1760*1960 |
6100*2000*2200 |
1700 |
DN200 |
DN100 |
機械隔油排污設備技術參數選型表
|
序號 |
設備型號 |
處理量Q（m3/h） |
揚程H（m） |
主泵功率P(kw) |
主泵臺數 |
輔泵功率P(kw) |
輔泵臺數 |
有效容積V（L） |
|
1 |
XYSS-1 |
1 |
7-22 |
0.75-2.2 |
2 |
0.75 |
1 |
317 |
|
2 |
XYSS-2 |
2 |
7-22 |
0.75-2.2 |
2 |
0.75 |
1 |
574 |
|
3 |
XYSS-3 |
3 |
7-22 |
0.75-2.2 |
2 |
0.75 |
1 |
798 |
|
4 |
XYSS-4 |
4 |
7-22 |
0.75-2.2 |
2 |
0.75 |
1 |
1071 |
|
5 |
XYSS-5 |
5 |
7-22 |
0.75-2.2 |
2 |
0.75 |
1 |
1276 |
|
6 |
XYSS-7 |
7 |
7-22 |
0.75-2.2 |
2 |
0.75 |
1 |
1725 |
|
7 |
XYSS-9 |
9 |
7-22 |
0.75-2.2 |
2 |
0.75 |
1 |
2178 |
|
8 |
XYSS-12 |
12 |
7-22 |
0.75-2.2 |
2 |
0.75 |
1 |
2808 |
|
9 |
XYSS-15 |
15 |
9-34 |
1.1-5.5 |
2 |
0.75 |
1 |
3510 |
|
10 |
XYSS-18 |
18 |
9-34 |
1.1-5.5 |
2 |
0.75 |
1 |
4095 |
|
11 |
XYSS-20 |
20 |
9-34 |
1.1-5.5 |
2 |
0.75 |
1 |
4368 |
|
12 |
XYSS-23 |
23 |
9-34 |
1.1-5.5 |
2 |
0.75 |
1 |
4998 |
|
13 |
XYSS-25 |
25 |
9-34 |
1.1-5.5 |
2 |
0.75 |
1 |
5355 |
|
14 |
XYSS-27 |
27 |
9-34 |
1.1-5.5 |
2 |
0.75 |
1 |
5872 |
|
15 |
XYSS-30 |
30 |
9-34 |
1.1-5.5 |
2 |
0.75 |
1 |
6480 |
|
16 |
XYSS-32 |
32 |
6-26 |
2.2-7.5 |
2 |
1.5 |
1 |
6696 |
|
17 |
XYSS-36 |
36 |
6-26 |
2.2-7.5 |
2 |
1.5 |
1 |
7459 |
|
18 |
XYSS-40 |
40 |
6-26 |
2.2-7.5 |
2 |
1.5 |
1 |
8147 |
|
19 |
XYSS-43 |
43 |
6-26 |
2.2-7.5 |
2 |
1.5 |
1 |
8721 |
|
20 |
XYSS-45 |
45 |
6-26 |
2.2-7.5 |
2 |
1.5 |
1 |
9205 |
|
21 |
XYSS-48 |
48 |
6-26 |
2.2-7.5 |
2 |
1.5 |
1 |
9690 |
|
22 |
XYSS-51 |
51 |
6-26 |
2.2-7.5 |
2 |
1.5 |
1 |
10174 |
|
23 |
XYSS-54 |
54 |
6-26 |
2.2-7.5 |
2 |
1.5 |
1 |
10659 |
|
24 |
XYSS-56 |
56 |
6-26 |
2.2-7.5 |
2 |
1.5 |
1 |
10901 |
|
25 |
XYSS-58 |
58 |
6-26 |
2.2-7.5 |
2 |
1.5 |
1 |
11143 |
|
26 |
XYSS-60 |
60 |
6-26 |
2.2-7.5 |
2 |
1.5 |
1 |
11173 |
|
27 |
XYSS-63 |
63 |
6-26 |
2.2-7.5 |
2 |
1.5 |
1 |
12240 |
|
28 |
XYSS-65 |
65 |
6-26 |
2.2-7.5 |
2 |
1.5 |
1 |
12495 |
|
29 |
XYSS-69 |
69 |
6-26 |
2.2-7.5 |
2 |
1.5 |
1 |
13260 |
|
30 |
XYSS-72 |
72 |
6-26 |
2.2-7.5 |
2 |
1.5 |
1 |
13770 |
