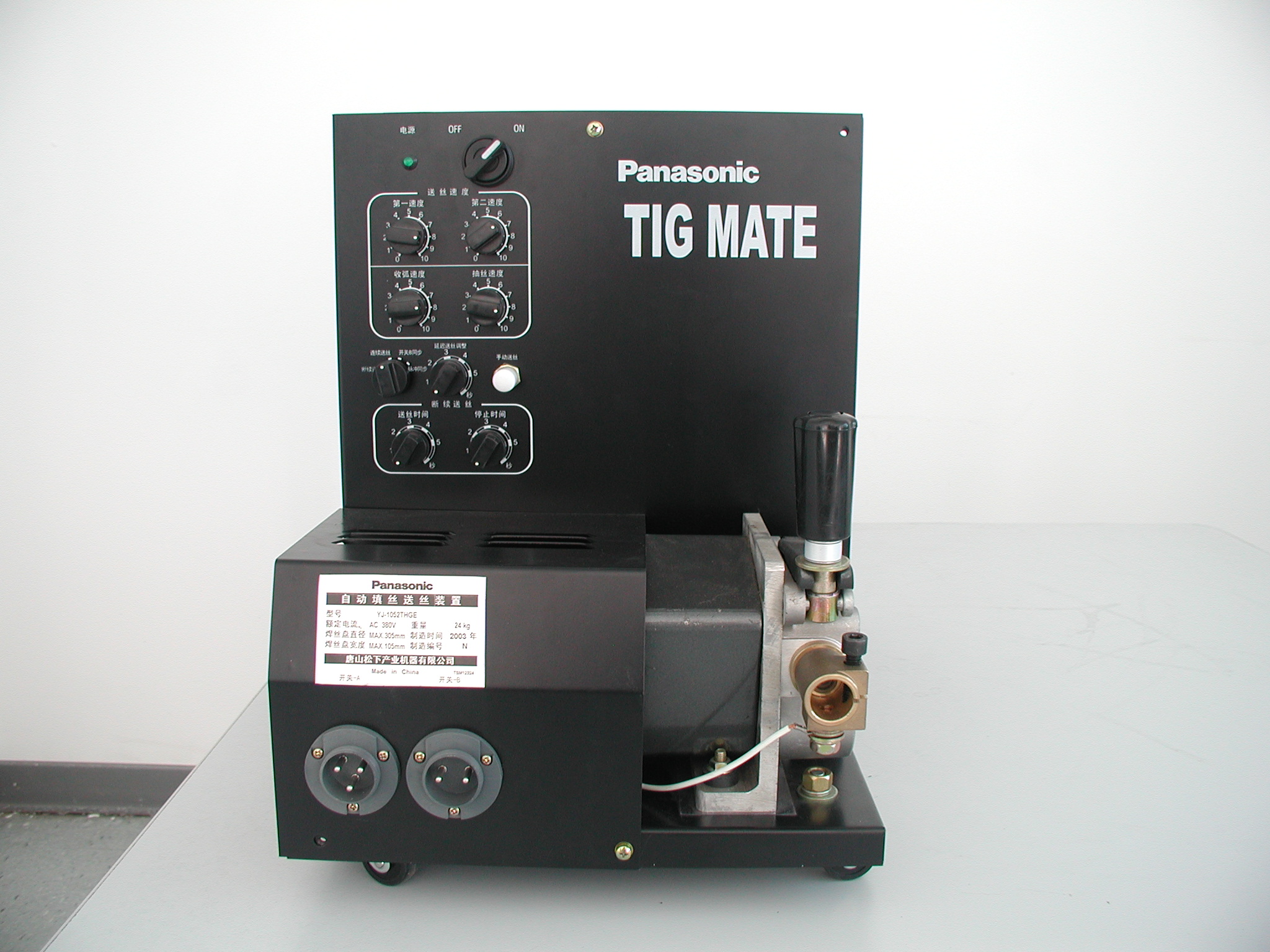

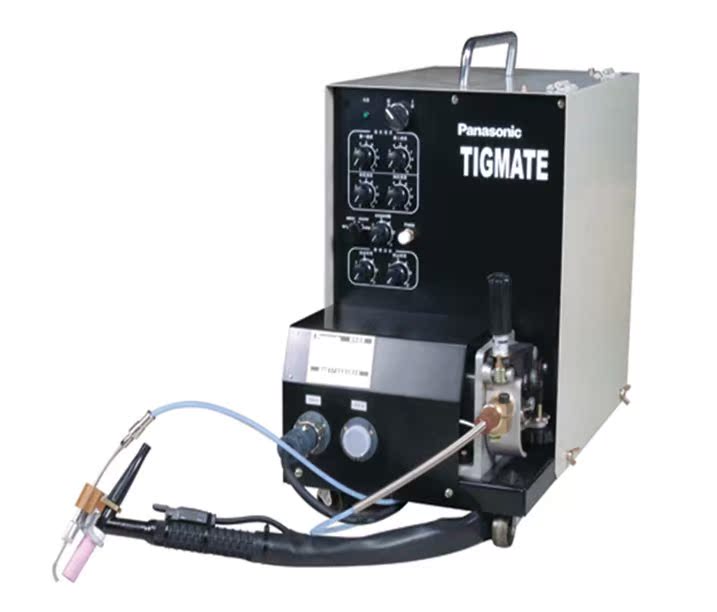

Panasonic松下送絲機YJ-1052T送絲裝置TIGMATE

公司基本資料信息

產品詳細說明

產品綜述

此產品有是配合氬弧焊機，實現自動焊絲填充功能，可實現單手填絲操作，減輕操作難度，提高焊接效率，提升焊縫質量。

適用材質

碳鋼、不銹鋼、合金鋁、硬釬焊絲等

適用行業

電力、石化管道等TIG填絲焊接

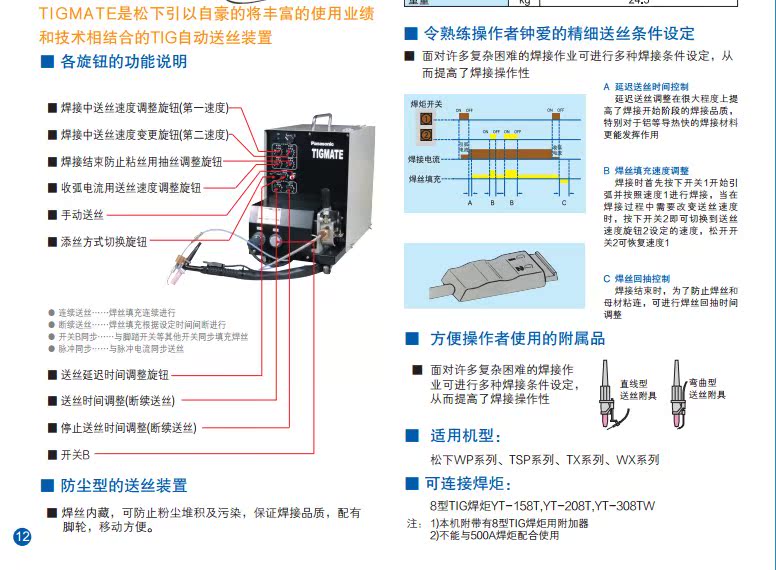

功能描述

該填絲裝置配合TIG焊機實現自動填絲

填絲時焊機需設置于“收弧有”狀態，焊接和收弧時的送絲速度分別可調

焊接結束前0.5焊絲回抽，回抽速度可調

可手動送絲和抽絲

送絲裝置有A和B 2個開關插座，接A開關時，通過焊炬開關控制送絲；接B開關時，通過腳踏開關控制送絲；A開關模式下，送絲速度調整有2檔：第一速度和第二速度，可在焊接過程中實時切換

送絲方式有連續送絲、斷續送絲、脈沖同步和開關B同步4種。斷續送絲時，送絲時間和停止時間可自由調整；脈沖同步時脈沖應低于2 Hz；開關B同步時，送絲不與焊接電流同步，僅在開關B 接通時送絲

可進行手動正向送絲和逆向抽絲

可延遲送絲，時間可調

帶有焊接小車控制端子

四種模式

1、連續送絲

第一步：焊機設定為收弧“有”狀態

第二步：填絲裝置設定為“連續送絲”狀態，然后調整送絲速度

2、斷續送絲

第一步：焊機設定為收弧“有”狀態

第二步：填絲裝置設定為“斷續送絲”狀態，然后調整“送絲時間”和“停止時間”

3、脈沖同步送絲

第一步：焊機設定為收弧“有”、“低脈沖”（脈沖頻率＜2Hz,脈沖寬度為50%）狀態

第二步：調整焊機的“脈沖電流”和“基值電流”

第三步：填絲裝置設定為“脈沖同步”狀態，填絲裝置與焊機脈沖電流同步脈動送絲

4、開關“B”同步送絲與專機配合，開關“B”同步時，送絲不與焊接電流同步，僅在開關B接通時送絲。例如，腳踏開關踩合時自動送絲，可同時觀察焊縫向任意部位送絲。

注：使用開關B 時，不可同時使用斷續送絲或脈沖同步送絲。

改變填絲量說明：填絲裝置的焊炬開關上設有“第一速度”和“第二速度”，焊接中當需要增加填絲量時，按下“第二速度”（第二速度設定速度較快），填絲裝置自動切換為快速送絲。

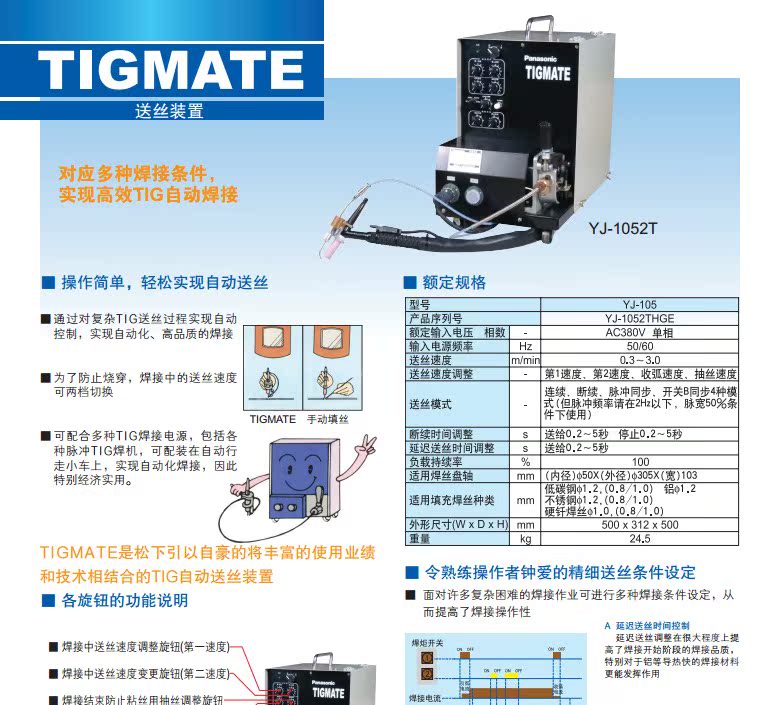

額定規格

填絲裝置YJ-1052T

填絲裝置型號 YJ-1052T

產品序列號 YJ-1052THGE

輸入
AC 380 V 1 A

頻率
50/60 Hz

適用焊絲盤軸軸徑 Φ50 mm

外徑 MAX. Φ305 mm

寬度 MAX. Φ103 mm

重量 24.5 Kg

額定送絲速度 0.3~3.0 m/min

送絲速度調整
第1速度、第2速度

收弧速度、抽絲速度

送絲模式
連續、斷續、脈沖同步、開關B同步4種模式

（但脈沖頻率請?jiān)?Hz以下，脈寬50％條件下使用）

斷續時間調整送給 0.2～5秒，停止 0.2～5秒

延遲送絲時間調整送給 0.2～5秒

負載持續率 100%

外形尺寸（長×寬×高） 500 mm×312 mm×500 mm

送絲附加器

焊絲進入位置上下±5 mm

調整量水平±90°

送絲管長度
≤3m

適用填充焊絲種類
    低碳鋼    Φ1.2，（0.8/0.9）mm
    不銹鋼    Φ1.2，（0.8/0.9）mm
    合金鋁★ Φ1.2mm硬釬焊絲     Φ1.0，（0.8/0.9）mm
    注：（   ）內規格品需另備專用的長送絲管。
            ★因?yàn)榧冧X焊絲質地較軟，在本裝置的送絲機構條件下，容易發生送絲不暢的現象，所以本裝置不推薦使用純鋁焊絲。
