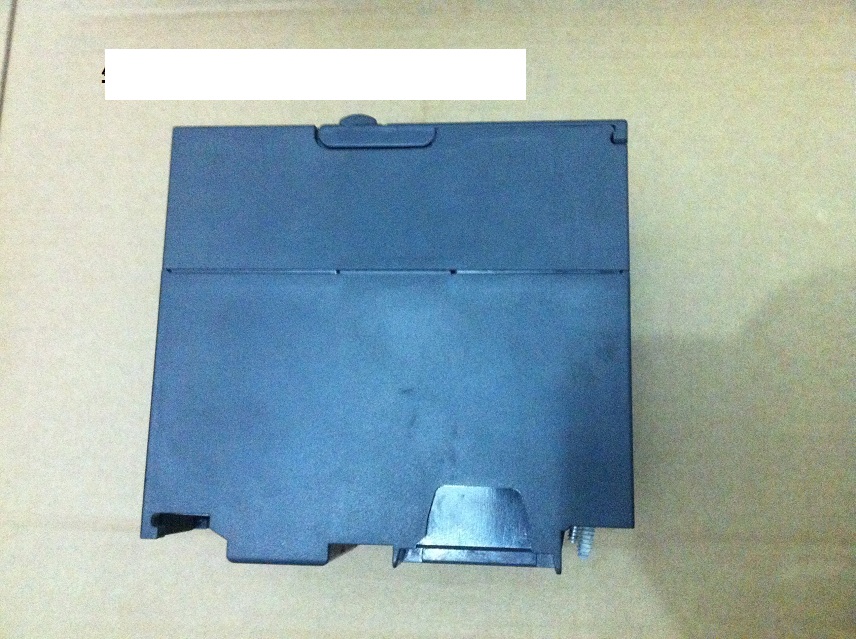

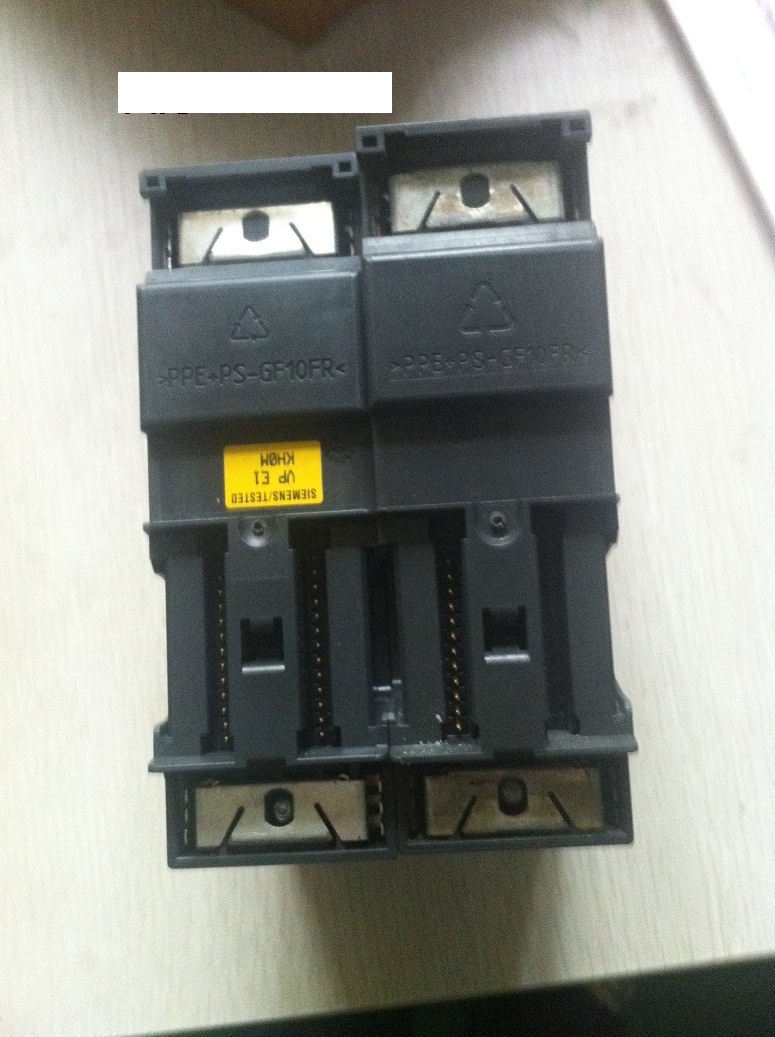

西門子CPU 315F-2 DP

西門子CPU 315F-2 DP

銷售訂貨號：

6ES7315-6FF04-0AB0 SIMATIC S7-300, CPU 315F-2DP FAILSAFE(故障安全) CPU 帶有 MPI 接口 集成 24V DC 電源, 384 KB 工作存儲區, 40MM 寬, 2. 接口 DP-MASTER/SLAVE 需要MMC卡

西門子工業業務領域是工業生產、基礎設施、運輸、樓宇和照明技術領域內的全球領先提供商，積極支持中國的建設與發展。在“服務客戶零距離”這一原則指導下，我們致力于通過創新產品、集成化系統和一流的專門知識，幫助中國工業提高生產率、效率和靈活性。

西門子PLC、觸摸屏、變頻器、電線電纜、儀器儀表   優勢價格  現貨銷售

 聯系人 ：卜社幫（ 銷售經理 ）24小時服務熱線 ：18202105796
電話（ Tel ）： 021-60641323   傳真（Fax）：021-57872917
工作QQ: 2880583563
地址（ Add ）：上海市松江區弘翔路58弄195號

西門子S7-300PLC   銷售訂貨型號大全：

標準 CPU
CPU 312
CPU 314
CPU 315-2 DP
CPU 315-2 PN/DP
CPU 317-2 DP
CPU 317-2 PN/DP
CPU 319-3 PN/DP
SIPLUS 標準型 CPU
緊湊型CPU
CPU 312C
CPU 313C
CPU 313C-2 PtP
CPU 313C-2 DP
CPU 314C-2 PtP
CPU 314C-2 DP
CPU 314C-2 PN/DP
SIPLUS 緊湊型 CPU
SIPLUS 其他型號
故障安全型CPU
CPU 315F-2 DP
CPU 317F-2 DP
CPU 315F-2 PN/DP
CPU 317F-2 PN/DP
CPU 319F-3 PN/DP
SIPLUS 故障安全型 CPU
SIPLUS 型號
技術型CPU
CPU 315T-2 DP
CPU 317T-2 DP
CPU 317TF-2 DP
信號模塊
數字量模塊
SM 321 數字量輸入模塊
SM 322 數字量輸出模塊
SM 323 / SM 327 數字量輸入/輸出模塊
SIPLUS 數字量模塊
SIPLUS SM 321 數字量輸入模塊（擴展溫度范圍）
SIPLUS SM 322 數字量輸出模塊（擴展溫度范圍）
SIPLUS SM 323 數字量輸入/輸出模塊（擴展溫度范圍）
模擬量模塊
SM 331 模擬量輸入模塊
SM 332 模擬量輸出模塊
SM 334 模擬量輸入/輸出模塊
SIPLUS 模擬量模塊
故障安全數字量/模擬量模塊
SM 326 故障安全數字輸入量模塊 - 安全集成
SM 326 故障安全數字輸出量模塊 - 安全集成
SM 336 故障安全模擬輸入量模塊 - 安全集成
隔離模塊
SIPLUS F 數字量/模擬量模塊
SIPLUS SM 326 F 數字量輸入模塊 - 安全集成
SIPLUS SM 326 F 數字量輸出 -安全集成
SIPLUS SM 326 F 數字量輸入模塊- 安全集成
SIPLUS SM 326 數字量輸出模塊- 安全集成
SIPLUS SM 336 F 模擬量輸入模塊 - 安全集成
SIPLUS S7-300 隔離模塊（擴展溫度范圍）
Ex 數字量輸入/輸出模塊
Ex 模擬量輸入/輸出模塊
功能模塊
FM 350-1 計數器模塊
FM 350-2 計數器模塊
FM 351 定位模塊
FM 352 電子凸輪控制器
FM 352-5 高速布爾處理器
FM 353 定位模塊
FM 354 定位模塊
FM 357-2 定位模塊
FM 355 控制模塊
FM 355-2 溫度控制模塊
SM 338 POS 輸入模塊
IM 174 PROFIBUS 模塊
SIWAREX U
SIWAREX FTA
SIWAREX FTC
SIWAREX M
SIFLOW FC070
功能模塊
SIPLUS FM 350-1 計數器模塊（擴展溫度范圍）6ES7317-2EK14-0AB0
SIPLUS FM 350-2 計數器模塊
SIPLUS SIWAREX U
SIPLUS DCF 77 無線時鐘模塊
專用模塊
SM 374 模擬器
DM 370 占位模塊
通信
SIPLUS 型號
網絡組件
電纜技術
CP 340
用于 CP 441-2 和 CP 341的可加載驅動程序
CP 341
CP 342-5
CP 342-5 FO
CP 343-5
CP 343-2 P
CP 343-1 精簡型
CP 343-1
CP 343-1 Advanced
CP 343-1 高級型
CP 343-1 Advanced
CSM 377 非網管型
CP 343-1 ERPC
CP 343-1 BACnet
TIM 3V-IE
TIM 3V-IE 高級型
TIM 4R-IE
TIM 3V-IE DNP3
TIM 4R-IE DNP3
EGPRS 路由器 MD741-1
UMTS 路由器 SCALANCE M875
SIPLUS 通訊
SIPLUS CP 340（擴展溫度范圍）
SIPLUS CP 341
SIPLUS CP 343-1 Lean
SIPLUS CP 342-5
SIPLUS CP343-1
SIPLUS CP343-1 Advanced (增強型)
SIPLUS TIM 3V-IE
SIPLUS TIM 4R-IE
ASM 470/475
CP 343-1
電纜和連接
SIMATIC S7 的 SIMATIC TOP 連接
用于 SIMATIC S7-300
完全模塊化連接
前連接器模塊和交織扁平電纜
Connection cables
接線盒
接線注意事項
Front connector modules and terminal blocks
Connection of digital modules
Connection of compact CPUs
Connection of analog modules
柔性連接
單芯前連接器
前連接器
用于 SIMATIC S7 的 SIMATIC TOP 連接
全模塊化連接
前連接器模塊
S7-300 前連接器模塊
連接電纜
連接模塊
端子塊
基本模塊
信號模塊
功能模塊
連接信息
柔性連接
帶單芯導線的 S7-300 前連接器
電源
單相輸出電流2 A
單相，輸出電流 2 A, 擴展溫度范圍
單相，輸出電流 5 A
單向輸出電流5 A, 擴展溫度范圍
單相輸出電流10 A
SIPLUS 電源
IM 360/-361/-365 接口模塊
SIPLUS IM 365 接口模塊(擴展溫度范圍)
附件
安裝導軌
標簽紙

基于 SIMATIC CPU 315-2 DP
用于在具有增安要求的工廠中建立故障安全型自動化系統
安全等級可達 SIL 3 (IEC 61508) 和 PL e (ISO 13849.1)
分布式故障安全 I/O 模塊可通過集成式 PROFIBUS DP 接口 (PROFIsafe) 進行連接
也可以集中式連接 ET200M 故障安全型 I/O 模塊
標準模塊可集中式和分布式使用，滿足非安全應用
CPU 運行需要 SIMATIC 微存儲卡(MMC)。


Area of application

CPU 315F-2 DP支持建立一個故障安全自動化系統，以滿足不斷增長的安全需要，特別適用于生產工程。

包括故障安全I/O模塊的分布式I/O站可以通過內置的 PROFIBUS DP 接口連接。ET 200M故障安全型I/O模塊可以滿足安全相關的應用。

F CPU與故障安全I/O模塊之間的安全相關通訊通過PROFIsafe實現。


Design

CPU 315F-2 DP 具有以下特點：

微處理器；
處理器處理一條二進制指令的時間為 50 ns；處理每個浮點運算的時間為 0.45 μs。
存儲器：
384 KB 高速 RAM，用于安全型程序段和標準程序段；如果執行安全型程序段，則必須考慮增加的存儲器空間要求（5 倍以上）。 在 384 KB RAM 中，128KB 數據存儲器可用于標準應用。SIMATIC 微型存儲卡（最大 8 MB）作為程序的裝載存儲器，還允許將項目（包括符號和注釋）存儲在 CPU 中。
靈活的擴展能力：
最多可以多達 32 個模塊，（4 層配置）
MPI 多點接口：
集成 MPI 接口最多可以同時建立與 S7-300/400 或編程器、PC、操作員面板的 16 路連接。在這些連接中，始終分別為 編程器和操作員面板各保留一個連接。通過“全局數據通信”，MPI 可以用來建立最多 16 個 CPU 組成的簡單網絡。
PROFIBUS DP 接口：
帶有 PROFIBUS DP 主/從接口的 CPU 315F-2 DP 可以用來建立高速、易用的分布式自動化系統。 從用戶的角度，以處理集中式 I/O 的相同方式（相同的組態、編址和編程）處理分布式 I/O。
通過集成式 PROFIBUS DP 接口，可以連接帶有故障安全 I/O 模塊的分布式 I/O。ET 200M 的故障安全型 I/O 模塊還可以安裝在安全型中央組態中。
基于 PROFIsafe 行規執行 F-CPU 和故障安全型 I/O 模塊之間的安全通信。

Functions

密碼保護；
通過密碼，可保護用戶程序免受未經授權的訪問。
診斷緩沖區；
最后 500 個出錯和中斷事件保存在緩沖區中，供診斷用。
免維護數據備份；
如果發生斷電，則可通過 CPU 將所有標準數據自動寫入 SIMATIC 微型存儲卡中，且將在再次通電時保持不變。
可參數化的特性

可以使用 STEP 7 對 S7 的組態、屬性以及 CPU 的響應進行參數設置：

MPI 多點接口；
確定站地址
重啟動/循環時間特性；
最大循環時間以及負載限制，以及自檢測功能
時鐘位存儲器；
設定地址
保護等級；
設置訪問程序和數據的權限
系統診斷；
定義診斷報警的處理和范圍
監視器中斷；
設定周期時間
時鐘中斷；
設定起始日期、起始時間和間隔周期。
PROFIBUS DP 主站/從站接口；
用戶自定義的地址分配，用于分布式 I/O
信息和顯示功能

狀態和故障指示；
LED 指示硬件、編程、時間或 I/O 故障以及操作狀態（如 RUN、STOP 和啟動）。
測試功能；
使用編程器顯示程序執行過程中的信號狀態，可以不通過用戶程序修改過程變量，以及輸出堆棧內容。
信息功能；
通過編程器以文本形式為用戶提供存儲能力信息、CPU 的運行模式，以及主存儲器和裝載存儲器當前的使用情況、當前的循環時間和診斷緩沖區的內容。
集成通信功能
編程器/OP 通信
全局數據通信
S7 基本通信
S7 通信（僅服務器）
路由
數據記錄路由
通信

通過 PROFIBUS DP 執行中央控制器與分布式站之間的安全型通信和標準通信。 專門開發的 PROFIBUS 行規 PROFIsafe 支持在標準數據報文幀中傳送安全功能的用戶數據。無需其它硬件組件，例如特殊安全總線。所需的軟件既可以作為一個操作系統的擴展功能集成在硬件組件中，也可以作為一個軟件塊裝載到 CPU 中。

系統功能

CPU 為診斷、參數設置、同步、報警、時間測量等提供了多種系統功能。
更多詳情，參見手冊。

操作模式
F-CPU 的安全功能包含在 CPU 的 F 程序中以及故障安全信號模塊中。

信號模塊采用差異分析方法和測試信號注入技術來監視輸入和輸出信號。

CPU通過周期性自檢、命令測試以及基于邏輯和時間的程序執行檢測，檢查控制器運行的正確性。此外，通過“活躍標志（sign-of-life）”請求，還可以對 I/O 進行檢測。

當系統診斷出一個故障時，系統將進入安全狀態。

操作 S7-300F-2 DP 不需要 F 運行版授權。

編程
CPU 315F-2 DP 的編程方法與 SIMATIC S7 系統的編程方法相同。通過諸如 STEP 7 編程工具可創建非安全型用戶程序。

選件包 SIMATIC S7 Distributed Safety (Classic) 和 SIMATIC Safety Advanced V12 (TIA Portal V12)
STEP 7 選件包“SIMATIC S7 Distributed Safety”(Classic) 或 SIMATIC Safety Advanced V12 (TIA Portal V12) 用于對與安全型程序段進行編程。選件包中包括所有用來創建 F 程序的所有功能和塊。

具有安全功能的 F 程序以 F-FBD 或 F-LAD 方式進行創建，或利用 F 庫中的特殊功能塊進行創建。使用 F FBD 或 F LAD 可簡化工廠的組態與編程，也因與特定工廠無關的統一表示形式而簡化了驗收測試。無須使用其它工具，程序員就可以對安全型應用進行組態。

西門子CPU 315F-2 DP   技術參數：
