西門子CP343-1 Advanced通訊模塊
任何制造系統的生產效率在很大程度上取決于所用控制系統的靈活性。 雖然分布式控制可增加靈活性，但也意味著需要高性能的設備用于相互之間以及與主控 PC 之間的數據交換。西門子CP 342-5 FO通訊模塊，PROFIBUS-DP 主站或從站，帶用于把SIMATIC S7-300 和 SIMATIC C7 連接到 PROFIBUS 的光纖接口，最大速率可達12 Mbit/s (包含 45.45 kbit/s)。
西門子S7-300PLC、工業自動化控制器、可編程控制器，產品選型、報價、銷售；

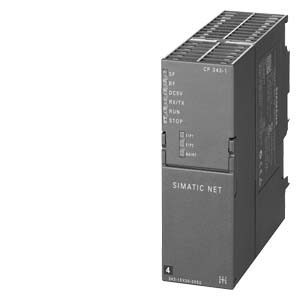

西門子CP343-1通訊模塊 、以太網通訊模塊 西門子CP343-1通訊處理器
銷售訂貨號：
|
6GK7343-1CX10-0XE0
SIMATIC NET, CP 343-1 LEAN 通訊處理器，用于通過 TCP/IP 和 UDP 連接 SIMATIC S7-300 至工業以太網，多播，發送/接收，帶或不帶 RFC1006，讀取/寫入，S7 通訊（服務器），PROFINET IO 設備，集成 2 端口交換機 ERTEC 200
|
|
6GK7343-1EX30-0XE0
SIMATIC NET, CP 343-1 通訊處理器，用于通過 TCP/IP 和 ISO 連接 SIMATIC S7-300 至工業以太網，PROFINET IO 控制器或 PROFINET IO 設備，集成 2 端口交換機 ERTEC200 S7 通訊，讀取/寫入，發送/接收，帶或不帶 RFC1006，多播 DH
|
上海啟水自動化科技有限公司（西門子核心分銷商）專業銷售西門子S7-200/300/400/1200/1500PLC，ET200分布式I/O:ET200S、ET200M、ET200SP、ET200PRO、3RW系列軟啟動器(3RW30/3RW40/3RW44/3RW31)、3RK系列電機啟動器、數控系統、變頻器(MM420/MM430/MM440/S110/S120/G120/G120C/V10/V20/V60/V80/V90/G130/G150)、人機界面、觸摸屏、伺服、電機、西門子通訊電纜、現場總線、DP接頭、工控機，西門子低壓電器，儀器儀表等，并可提供西門子維修服務，歡迎來電垂詢。
聯系人 ：卜社幫（ 銷售經理 ）24小時服務熱線 ：18202105796
電話（ Tel ）： 021-60641323 傳真（Fax）：021-57872917
工作QQ: 2880583563
地址（ Add ）：上海市松江區弘翔路58弄195號
SIMATIC S7-300與工業以太網之間的接口（不用于 SINUMERIK）
2 個 10/100 Mbit/s 全/半雙工 RJ45 接口（帶有自動切換和自動交叉功能所需的自動感測功能）
集成式 2 端口實時交換器 ERTEC
多協議，可以運行 TCP 與 UDP 傳輸協議和 PROFINET I/O
Keep Alive 功能
通訊服務：
開放式通訊 (TCP/IP 和 UDP)；
編程器/OP 通訊
S7 通訊（服務器）
PROFINET I/O 設備
介質冗余 (MRP)；
在采用環形拓?fù)浣Y(jié)構的以太網網絡內，CP 支持介質冗余程序 MRP（V2.2 或更高版本）。
用于 UDP 的多點傳送
通過工業以太網進行遠程編程和首次調試
Web 診斷
通過 SNMP 集成在網絡管理功能中
使用 STEP 7 組態
通過 S7 路由，實現交叉網絡編程器/操作員面板通訊
使用 web 瀏覽器，診斷 STEP 7
通過工業以太網以 100 Mbit/s 的數據傳輸速率直接將 S7-300 集成到復雜系統中
通過集成 2 端口實時交換機，非常適用于具有總線形拓?fù)浣Y(jié)構的網絡
利用開放式通訊通過 SIMATIC S7-300 的集成，可保護現有工廠系統的投資
通過鏈路如 PROFINET I/O 設備可簡單、快速實現 SIMATIC S7-300 和其它編程控制器之間的數據交換
通過在任何控制器上使用實現開放性
使用 GSDML 文件進行組態
不存在槽位規則，極為靈活。
單寬型式，可節省一個插槽
利用 TCP/IP 的 WAN 特性，通過電話網絡 （如 ISDN），就可以實現遠地編程
借助于多點傳送功能，可訪問許多站
可最多有 4 個 HMI 系統訪問 SIMATIC S7-300
利用對方系統中的接口，不用 RFC1006 也是可能的。
通過 工業以太網直接進行調試
借助于集成的 Autocrossover 功能，可使用非交叉電纜。
使用 IE FCRJ45 145/180°插塞式接頭，自鎖在外殼上，可消除應力，設備連接堅固，數據通訊可靠。
CP 343-1 Lean 通訊處理器適用于工業以太網的 SIMATIC S7-300。
由于其自身備有處理器，CP343-1 Lean 從而解除了 CPU 的通訊任務并有助于另加連接。
CP 343-1 可提供附加通訊選項，用于S7-300：
編程器，處理器和 HMI 設備。
其它 SIMATIC S7 系統
SIMATIC S5 PLC
PROFINET I/O 控制器
CP 343-1 Lean 提供了 SIMATIC S7-300 系統設計的全部優點：
結構緊湊;
堅固的塑料外殼，正面有：
2 個 RJ45 接口，用于連接工業以太網與，通過自感應，自動檢測數據傳輸速率；
RJ45 接口工業兼容，配有護套，用于連接新式 IE FC RJ45 145/180°接頭。
用于每個交換機端口的診斷 LED
2針端子板，用于與外部24V DC電源連接。
安裝簡單；
CP 343-1 Lean 卡裝在 S7-300 DIN 導軌上，并經過總線接頭連接到鄰近的模板。 不存在插槽規則。
CP 343-1 Lean可以不用風扇運行。 不需要備用電池。
與IM 360/361一起，CP 343-1 Lean也可用于擴展機架(ER)內。
不需編程器即可更換模板
PROFINET 接口，帶有兩個 RJ45 端口，10/100 Mbit/s 全雙工/半雙工，通過 2 端口交換機執行自動偵測和自動交叉功能
通訊服務，通過接口
開放式通訊 (TCP/IP 和 UDP)；用于 UDP 的多點傳送
編程器/OP通訊：通過 S7 路由實現網絡互連
S7 通信（僅服務器）
PROFINET IO 設備
介質冗余 (MRP)：
在采用環形拓?fù)浣Y(jié)構的以太網網絡內，CP 支持介質冗余程序 MRP。
診斷和網絡管理：
豐富的診斷功能，可用于機架中的所有模板
通過 SNMP V1，集成在網絡管理系統中
全部功能可以采用 STEP 7 V5.4（及以上版本）或者 STEP 7 Professional V11 (TIA Portal) （及以上版本）來組態。
組態數據保存在 CPU 上，因此，模塊更換無需使用編程設備
| 產品類型名稱 | CP 343-1 | |
|
|
COMMUNIKATIONSPROCESSOR CP343-1 FOR CONNECTING SIMATIC S7-300 TO IND. ETHERNET VIA ISO AND TCP/IP, PROFINET IO-CONTROLLER OR PROFINET IO-DEVICE, INTEGR. 2-PORT SWITCH ERTEC200 S7-COMM., FETCH/WRITE, SEND/RCV W. AND W/O RFC1006,MULTICAST DHCP, NTC-CPU SYNC, DIAGNOSTIC, INITIALIZATION VIA LAN, 2 X RJ45 CONNECT. FOR LAN WITH 10/100 MBIT/S | |
| 傳輸速率 | ||
| 傳輸率 | ||
| ● 在第一個接口處 | 10 ... 100 Mbit/s | |
| 接口 | ||
| 接口數量 / 符合工業以太網 | 2 | |
| 電氣連接數量 | ||
| ● 在第一個接口處 / 符合工業以太網 | 2 | |
| ● 適用于電源 | 1 | |
| 電氣連接規格 | ||
| ● 在第一個接口處 / 符合工業以太網 | RJ45 端口 | |
| ● 工業以太網接口 | RJ45 端口 | |
| ● 適用于電源 | 2 針可插接端子排 | |
| 電源電壓、電流消耗、功率損耗 | ||
| 電壓類型 / 電源電壓 | DC | |
| 供電電壓 / 1 / 來自背板總線 | 5 V | |
| 供電電壓 | 24 V | |
| 供電電壓 / 外部 | 24 V | |
| 供電電壓 / 外部 / DC 時 / 額定值 | 24 V | |
| 相對正公差 / DC 時 / 24 V 時 | 20 % | |
| 相對負公差 / DC 時 / 24 V 時 | 15 % | |
| 消耗電流 | ||
| ● 來自背板總線 / DC 時 / 5 V 時 / 典型 | 0.2 A | |
| ● 來自外部電源電壓 / DC 時 / 24 V 時 / 典型 | 0.16 A | |
| ● 來自外部電源電壓 / DC 時 / 24 V 時 / 最大值 | 0.2 A | |
| 損耗有效功率 | 5.8 W | |
| 許可的環境條件 | ||
| 環境溫度 | ||
| ● 在垂直安裝時 / 運行期間 | 0 ... 40 °C | |
| ● 在水平安裝時 / 運行期間 | 0 ... 60 °C | |
| ● 存放期間 | -40 ... +70 °C | |
| ● 運輸期間 | -40 ... +70 °C | |
| 相對空氣濕度 / 25 °C 時 / 無冷凝 / 運行期間 / 最大值 | 95 % | |
| 防護等級 IP | IP20 | |
| 結構、尺寸和重量 | ||
| 模塊格式 | 緊湊型模塊 S7-300 一倍寬 | |
| 寬度 | 40 mm | |
| 高度 | 125 mm | |
| 深度 | 120 mm | |
| 凈重 | 0.22 kg | |
| 緊固類型 | ||
| ● S7-300 異型導軌安裝 | 是的 | |
| 性能數據 / 開放式通訊 | ||
| 可能的連接數 / 適用于開放式通信 / 通過發送/接收模塊 / 最大值 | 16 | |
| 數據量 | ||
| ● 用作各個 ISO 連接的有效數據 / 適用于開放式通信 / 通過發送/接收模塊 / 最大值 | 8 Kibyte | |
| ● 用作 TCP 連接上各個 ISO 的有效數據 / 適用于開放式通信 / 通過發送/接收模塊 / 最大值 | 8 Kibyte | |
| ● 用作 TCP 連接的有效數據 / 適用于開放式通信 / 通過發送/接收模塊 / 最大值 | 8 Kibyte | |
| ● 用作各個 UDP 連接的有效數據 / 適用于開放式 IE 通信 / 通過發送/接收模塊 / 最大值 | 2 Kibyte | |
| Multicast 設備數量 | 16 | |
| 性能數據 / S7 通訊 | ||
| 可能的連接數 / 用于 S7 通信 | ||
| ● 最大值 | 16 | |
| 性能數據 / 多協議運行 | ||
| 有效連接數量 / 多協議運行時 | 32 | |
| 性能數據 / PROFINET 通訊 / 用作 PN IO 控制器 | ||
| PN IO 設備數量 / 連接 PROFINET IO 控制器 / 可運行 / 總計 | 32 | |
| 外部 PN IO 支路數量 / PROFINET 中 / 各個組件載體 | 1 | |
| 數據量 | ||
| ● 用作輸入變量的有效數據 / 作為 PROFINET I/O 控制器 / 最大值 | 1 Kibyte | |
| ● 用作輸出變量的有效數據 / 作為 PROFINET I/O 控制器 / 最大值 | 1 Kibyte | |
| ● 作為各個 PN IO 設備輸入變量的有效數據 / 作為 PROFINET I/O 控制器 / 最大值 | 1433 byte | |
| ● 作為各個 PNIO 設備輸出變量的有效數據 / 作為 PROFINET I/O 控制器 / 最大值 | 1433 byte | |
| ● 作為各個 PN IO 設備輸入變量的有效數據 / 每個作為 PROFINET IO 控制器的子模塊 / 最大值 | 240 byte | |
| ● 作為各個 PNIO 設備輸出變量的有效數據 / 每個作為 PROFINET IO 控制器的子模塊 / 最大值 | 240 byte | |
| 性能數據 / PROFINET 通訊 / 用作 PN IO 設備 | ||
| 產品功能 / PROFINET IO 設備 | 是的 | |
| 數據量 | ||
| ● 用作輸入變量的有效數據 / 用作 PROFINET IO 設備 / 最大值 | 512 byte | |
| ● 用作輸出變量的有效數據 / 用作 PROFINET IO 設備 / 最大值 | 512 byte | |
| ● 用作輸入變量的有效數據 / 各個子模塊用作 PROFINET IO 設備 | 240 byte | |
| ● 用作輸出變量的有效數據 / 各個子模塊用作 PROFINET IO 設備 | 240 byte | |
| ● 用作每個子模塊兼容范圍的有效數據 | 240 byte | |
| 子模塊數量 / 各個 PROFINET IO 設備 | 32 | |
| 性能數據 / 遠程控制系統 | ||
| 協議 / 支持 | ||
| ● TCP/IP | 是的 | |
| 產品功能 / 管理、配置、組態 | ||
| 產品功能 / MIB 支持 | 是的 | |
| 協議 / 支持 | ||
| ● SNMP v1 | 是的 | |
| ● DCP | 是的 | |
| ● LLDP | 是的 | |
| 組態軟件 | ||
| ● 需要 | STEP 7 V5.4 SP2 或更高/STEP 7 Professional V11 (TIA Portal) 或更高 | |
| 識別和維護功能 | ||
| ● I&M0 - 設備專有信息 | 是的 | |
| ● I&M1 - 設備標識/地點標識 | 是的 | |
| 產品功能 / 診斷 | ||
| 產品功能 / 基于網絡的診斷 | 是的 | |
| 產品功能 / 交換機 | ||
| 產品裝備 / 交換機 | 是的 | |
| 產品功能 | ||
| ● 交換機管理型 | 不 | |
| ● IRT 時 / PROFINET IO 交換機 | 是的 | |
| ● 利用 STEP 7 配置 | 是的 | |
| 產品功能 / 冗余 | ||
| 產品功能 | ||
| ● 環冗余 | 是的 | |
| ● 冗余管理器 | 不 | |
| 協議 / 支持 / 媒體冗余協議 (MRP) | 是的 | |
| 產品功能 / 安全 | ||
| 產品功能 | ||
| ● 網絡應用程序的密碼保護 | 不 | |
| ● ACL - 基于 IP | 是的 | |
| ● ACL - 基于 IP 適用于 PLC/路由 | 不 | |
| ● 斷開不必要的服務 | 是的 | |
| ● 禁用物理端口通訊 | 是的 | |
| ● 非法訪問日志文件 | 不 | |
| 產品功能 / 時間 | ||
| 產品功能 / SICLOCK 支持 | 是的 | |
| 產品功能 / 轉發時間同步 | 是的 | |
| 協議 / 支持 / NTP | 是的 | |
| 更多信息 / 網絡鏈接 | ||
| 網絡鏈接 | ||
| ● 至網頁： SIMATIC NET SELECTION TOOL 選型幫助 |
|
|
| ● 至網頁：工業通信 |
|
|
| ● 至網頁： Industry Mall |
|
|
| ● 至網頁： 信息和下載中心 |
|
|
| ● 至網頁：圖片數據庫 |
|
|
| ● 至網頁： CAx 下載管理器 |
|
|
| ● 至網頁： Industry Online Support |
|
|
| 安全提示 | ||
| 安全提示 |
