西門子有源現場分配器 優勢價格
有源現場分配器 (AFD) 可以在 Ex Zone 2/22 危險區環境中運行。它們分為兩個型號，存在以下差別：
AFD4 帶有 4 個分支總線接口，每個接口用于連接 1 個現場設備；
AFD8 帶有 8 個分支總線接口，每個接口用于連接 1 個現場設備。
銷售訂貨號：
6ES7157-0AG80-0XA0
6ES7157-0AG81-0XA0
6ES7157-0AG82-0XA0
6ES7157-0AG83-0XA0
上海啟水自動化科技有限公司（西門子核心分銷商）專業銷售西門子S7-200/300/400/1200/1500PLC，ET200分布式I/O:ET200S、ET200M、ET200SP、ET200PRO、3RW系列軟啟動器(3RW30/3RW40/3RW44/3RW31)、3RK系列電機啟動器、數控系統、變頻器(MM420/MM430/MM440/S110/S120/G120/G120C/V10/V20/V60/V80/V90/G130/G150)、人機界面、觸摸屏、伺服、電機、西門子通訊電纜、現場總線、DP接頭、工控機，西門子低壓電器，儀器儀表等，并可提供西門子維修服務，歡迎來電垂詢。
聯系人 ：卜社幫（ 銷售經理 ）24小時服務熱線 ：18202105796
電話（ Tel ）： 021-60641323 傳真（Fax）：021-57872917
工作QQ: 2880583563
地址（ Add ）：上海市松江區弘翔路58弄195號
一個AFD4有源現場分配器可以連接最多 4 個現場設備，一個 AFD8 可以連接最多 8 個現場設備，它們通過防短路分支總線接口連接至具有自動總線端接功能的現場總線段（總線/環網）。這適用于 PA (PROFIBUS PA) 以及 FF (FOUNDATION Fieldbus H1) 現場設備。
可通過 PA 或 FF 路由器將此現場總線網段連接到一個單一或冗余 PROFIBUS DP，因此，可將其無縫集成到 SIMATIC PCS 7 過程控制系統中。
一個現場總線網段可以運行最多 8 個有源現場分配器 AFD4/AFD8，總共可連接 31 個現場設備。現場設備的數量受到現場設備電流消耗的限制。對于現場設備，每條分支總線的最大電流為 60 mA，每個總線段的最大電流為 1 A。
可在運行期間更換環網網段中的 AFD 而不會使該網段出現故障。
為了達到 IP66 防護等級的要求，必須使用插頭對未使用分支線路接口進行保護。

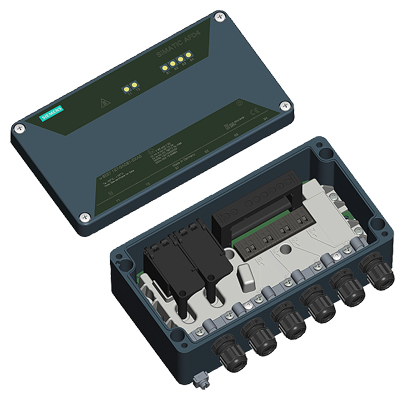

有源現場分配器 AFDiS
有源現場分配器 AFDiS
有源現場分配器 AFDiS（本安型有源現場分配器）可在符合 Ex 區域 1/21 和 2/22 的環境中工作。該分配器通過其本安型防短路分支線路連接，可以將最多 6 個本安型 PA 或 FF 現場設備集成到現場總線網段（線型/環型）。另外，也可以在 AFDiS 的 S1 連接處使用用于 3 到 4 個設備的子網段（最大長度為 500 m）來代替分支線路。保護類型為 Ex[ia] 的分支線路以及子網段都可以鋪設到區域 0/20 中。
一個現場總線網段最多可以有 5 個現場分配器 AFDiS，最多可連接 31 個現場設備?；旌鲜褂?AFD 和 AFDiS 時，現場分配器的數量必須被強制限定在 5 個以內。
網段中的現場設備數量還取決于這些設備的電流消耗。一個總線網段中所有現場設備的總電流最高為 1 A。
AFDiS 帶有集成的中繼器功能，與 AFD 相比具有如下優勢：
分支線路的長度與總線網段中分支線路的總數無關
在確定總線網段的總長時，不必考慮分支線路的長度
以下情況時，可在運行期間更換環網網段中的 AFDiS 而不會使該網段出現故障：安裝在 Zone 2/22 危險區或安裝在非危險區域中。
為了達到 IP66 防護等級的要求，必須使用插頭對未使用分支線路接口進行保護。
有源現場分離器 AFS
有源現場分離器 (AFS) 用于連接帶有 PA 或 FF 路由器冗余耦合器對的 PA 或 FF 總線網段。AFS 可將總線網段與相應的有源耦合器進行互連。
PA 或 FF 總線段可通過一個或兩個完全相同的（中心饋電）Y 型連接器連接到 AFS（總共有 4 個 Y 型連接器）。對于中心饋電的情況，總線段通過兩個 Y 型連接器來連接（兩個 FDC 157 耦合器上的總線端接開關設置為“OFF”）。
為了達到 IP66 防護等級的要求，必須使用插頭對未使用接口進行保護。
技術參數：
|
有源現場分配器 (AFD) |
|
|---|---|
|
一般數據 |
|
|
連接現場設備 |
用于 PROFIBUS PA 或基金會現場總線 H1 的符合標準的現場設備 每個 AFD4 最多 4 個 每個 AFD8 最多 8 個 每個現場總線網段最多 31 個 運行環境最高可達危險區 Zone 2 或 22；Class I Zone 2/ Division 2 現場設備網段中所有現場設備的最大電流消耗為 1 A |
|
防護等級 |
IP66 |
|
電壓、電流、電位 |
|
|
電源電壓 |
通過總線供電，無需輔助電源 |
|
額定電壓允許的范圍 |
16 ... 32 V DC |
|
極性反接保護（與 FDC 157 相結合） |
√ |
|
過壓保護 |
X |
|
電流消耗 |
|
|
空載電流消耗 |
AFD4:24 mA AFD8:34 mA |
|
連接有現場設備時的電流消耗 |
AFD4:24 mA + 所有現場設備的總電流 AFD8:34 mA + 所有現場設備的總電流 |
|
總線末端 AFD 的附加電流消耗（開放的總線連接） |
30 mA |
|
每條分支總線的最大功率輸出時的功耗 |
AFD4:264 mA AFD8:514 mA |
|
功耗 |
AFD4:最小 384 mW；最大 3.2 W AFD8:最小 544 mW；最大 4.1 W |
|
接地 |
直接，通過接地導軌 |
|
總線和分支線路之間的電氣隔離 |
X |
|
連接、接口 |
|
|
總線 |
|
|
連接數量 |
2 |
|
接口 |
PROFIBUS PA 和基金會現場總線 H1 |
|
自動總線終端 |
√ |
|
分支電纜 |
|
|
連接數量 |
|
|
AFD4: |
4 |
|
AFD8: |
8 |
|
短路保護 |
√ |
|
本安型（符合 FISCO 要求） |
X |
|
分支總線 1-4 (AFD4) 或 1-8 (AFD8) 上的電流 Imax (DC) |
60 mA |
|
短路電流（測試電流） |
6 mA |
|
防反跳邏輯 |
√ |
|
空載電壓 |
< 30 V |
|
至現場設備的電流輸出 |
|
|
AFD4: |
最大 240 mA |
|
AFD8: |
最大 480 mA |
|
狀態、中斷、診斷 |
|
|
狀態指示器 |
√ |
|
診斷功能 |
√ |
|
診斷 LED |
√ |
|
中斷 |
X |
|
氣候條件 |
|
|
允許的運行溫度 |
-40 ... +70 °C |
|
允許的貯存/運輸溫度 |
-40 ... +85 °C |
|
工作時的相對濕度 |
最大 95% |
|
獲準用于易爆性氣體環境 |
|
|
氣體 |
2 區： |
|
粉塵 |
22 區 |
|
尺寸和重量 |
|
|
尺寸 W x H x D (mm) |
|
|
AFD4: |
220 x 120 x 83 |
|
AFD8: |
360 x 120 x 83 |
|
重量 |
|
|
AFD4: |
2000 g |
|
AFD8: |
3000 g |
|
有源現場分配器 AFDiS |
|
|
一般數據 |
|
|
連接現場設備 |
用于 PROFIBUS PA 或基金會現場總線 H1 的符合標準的現場設備 每個 AFDiS 最多 6 個 每個現場總線網段最多 31 個 運行環境最高可達危險區 Zone 1 或 21；Class I Zone 1 現場設備網段中所有現場設備的最大電流消耗為 1 A |
|
防護等級 |
IP66 |
|
電壓、電流、電位 |
|
|
電源電壓 |
通過總線供電，無需輔助電源 |
|
額定電壓允許的范圍 |
16 ... 32 V DC |
|
極性反接保護（與 FDC 157 相結合） |
√；最高 1 A |
|
過壓保護 |
X |
|
電流消耗 |
|
|
輸入電壓為 28 V 時 |
≤ 64 mA +（0.838 x 全部現場設備的總電流） |
|
輸入電壓為 24 V 時 |
≤ 67 mA +（1.008 x 全部現場設備的總電流） |
|
輸入電壓為 20 V 時 |
≤ 74 mA +（1.246 x 全部現場設備的總電流） |
|
功耗 |
最低 1.4 W，最高 5.9 W |
|
接地 |
直接連接，通過連接母線 |
|
總線和分支線路之間的電氣隔離 |
√ |
|
測試電壓 |
2550 V DC, 2 s |
|
連接、接口 |
|
|
總線 |
|
|
連接數量 |
2 |
|
接口 |
PROFIBUS PA 和基金會現場總線 H1 |
|
自動總線終端 |
√ |
|
分支電纜 |
|
|
連接數量 |
6 |
|
短路保護 |
√ |
|
本安型（符合 FISCO 要求） |
√ |
|
電流 Imax |
|
|
在分支線路 S1 上 |
60 mA |
|
在分支線路 S2 至 S6 上 |
40 mA |
|
全部現場設備的總和 |
180 mA |
|
短路電流（測試電流） |
5 mA |
|
防反跳邏輯 |
√ |
|
空載電壓 |
最大 15.3 V |
|
至現場設備的電流輸出 |
最大 260 mA |
|
狀態、中斷、診斷 |
|
|
狀態指示器 |
√ |
|
診斷功能 |
√ |
|
診斷 LED |
√ |
|
中斷 |
X |
|
氣候條件 |
|
|
允許的運行溫度 |
-40 ... +70 °C |
|
允許的貯存/運輸溫度 |
-40 ... +85 °C |
|
工作時的相對濕度 |
最大 95% |
|
獲準用于易爆性氣體環境 |
|
|
氣體 |
區域 1 和區域 2 |
|
粉塵 |
Zone 21 和 Zone 22 |
|
尺寸和重量 |
|
|
尺寸 W x H x D (mm) |
380 x 85 x 170 |
|
重量 |
4500 g |
|
有源現場分離器 AFS |
|
|
一般數據 |
|
|
連接現場設備 |
1 個現場總線段，帶有最多 31 個現場設備 運行環境最高可達危險區 Zone 2 或 22；Class I Zone 2/ Division 2 現場設備網段中所有現場設備的最大電流消耗為 1 A |
|
防護等級 |
IP66 |
|
電壓、電流、電位 |
|
|
電源電壓 |
通過總線供電，無需輔助電源 |
|
額定電壓允許的范圍 |
16 ... 32 V DC |
|
極性反接保護（與 FDC 157 相結合） |
√ |
|
過壓保護 |
X |
|
空載電流消耗 |
54 mA |
|
功耗 |
最小 864 mW；最大 2.13 W |
|
用于為現場總線網段中所有現場設備供電的輸出電流（用于設計設備組態） |
1 A |
|
接地 |
直接連接，通過連接母線 |
|
連接、接口 |
|
|
連接至 FDC 157 耦合器的總線 |
|
|
連接數量 |
2 |
|
自動總線終端 |
X |
|
最大允許連續總線電流 |
1 A |
|
用于現場總線段的 Y 型連接器 |
|
|
連接數量 |
1 個或 2 個（中心饋電） |
|
接口 |
PROFIBUS PA 和基金會現場總線 H1 |
|
防短路（與 FDC 157 相結合） |
√ |
|
本安型（符合 FISCO 要求） |
X |
|
Y 上的電流 Imax （受 FDC 157 限制） |
1 A |
|
防反跳邏輯 |
X |
|
連續輸出電壓 |
最大值 32 V |
|
至現場設備的電流輸出 |
最大 1 A |
|
狀態、中斷、診斷 |
|
|
狀態指示器 |
√ |
|
診斷功能 |
√ |
|
診斷 LED |
√ |
|
中斷 |
X |
|
氣候條件 |
|
|
允許的運行溫度 |
-40 ... +70 °C |
|
允許的貯存/運輸溫度 |
-40 ... +85 °C |
|
工作時的相對濕度 |
最大 95% |
|
獲準用于易爆性氣體環境 |
|
|
氣體 |
2 區： |
|
粉塵 |
22 區 |
|
尺寸和重量 |
|
|
尺寸 W x H x D (mm) |
220 x 120 x 83 |
|
重量 |
2000 g |
