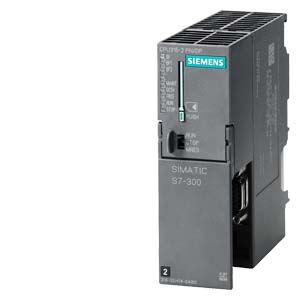

西門子CPU315-2PN/DP中央處理器模組

6ES7315-2EH14-0AB0     6ES7315-2EH13-0AB0 SIMATIC S7-300 CPU 315-2 PN/DP, 中央處理器含有 384 KB工作存儲區, 1. 接口MPI/DP 12MBIT/S, 2.接口以太網PROFINET, 帶有 2個 PORT SWITCH,必須有 MMC卡

 在PROFINET上實現基于組件的自動化；
PROFINET 代理，用于基于部件的自動化（CBA）中的 PROFIBUS DP 智能設備；
PROFINET I/O 控制器，用于在PROFINET上運行分布式I/O；
用于 2 端口交換機的 PROFINET 接口；
組合 MPI/PROFIBUS DP-主/從接口。

上海啟水自動化科技有限公司（西門子核心分銷商）專業銷售西門子S7-200/300/400/1200/1500PLC，ET200分布式I/O:ET200S、ET200M、ET200SP、ET200PRO、3RW系列軟啟動器(3RW30/3RW40/3RW44/3RW31)、3RK系列電機啟動器、數控系統、變頻器(MM420/MM430/MM440/S110/S120/G120/G120C/V10/V20/V60/V80/V90/G130/G150)、人機界面、觸摸屏、伺服、電機、西門子通訊電纜、現場總線、DP接頭、工控機，西門子低壓電器，儀器儀表等，并可提供西門子維修服務，歡迎來電垂詢。

 聯系人 ：卜社幫（ 銷售經理 ）24小時服務熱線 ：18202105796

電話（ Tel ）： 021-60641323   傳真（Fax）：021-57872917

工作QQ: 2880583563

地址（ Add ）：上海市松江區弘翔路58弄195號

西門子CPU315-2PN/DP 中央處理器模組  可編程控制器  產品簡介：

產品設計：

CPU 315-2 PN/DP 具有中等規模程序量.除了分布式I/O結構，它還可用于分布式自動化結構。可在SIMATIC S7-300中用作PROFINET IO控制器以及標準PROFIBUS DP主站。CPU 315-2 PN/DP還可用作分布式智能從站(DP從站)。
CPU 315-2 PN/DP為采用軟件來實現一些簡單的工藝任務提供了一個理想的平臺，例如：
Easy Motion Control 運動控制
使用 STEP 7 塊或運行軟件“標準/模塊化PID控制” 來實現閉環控制任務的解決方案
使用 SIMATIC S7-PDIAG 進行擴展過程診斷。
無需其他組件，通過CPU的集成組合就可以實現網絡自動化解決方案。

CPU 315-2 PN/DP 裝配有：
微處理器;
處理器處理每條二進制指令執行時間約為 50 ns，每條浮點數運行指令約為 450ns。
384 KB 主存儲器（相當于大約 128 K 條指令）；
與程序組件執行相關的大容量工作存儲器為用戶程序提供了充分的空間。作為程序裝載存儲器的微型存儲卡（最大為 8 MB）也允許將可以項目（包括符號和注釋）保存在 CPU 中。裝載存儲器還可用于數據歸檔和配方管理。
靈活的擴展；
多達 32 個模塊，（４ 層結構）
MPI/DP 組合接口；
第一個集成的 MPI/DP 接口最多能同時建立 16 個與 S7-300/400的連接或與編程器、PC 和 OP 的連接。 在這些連接中，始終分別為 PG 和 OP 各保留一個連接。
MPI 可以通過“全局數據通訊”與最多32個CPU組建簡單的網絡。
該接口可從MPI接口重新設置為DP接口。
PROFIBUS DP 接口:
DP 接口可用作 DP 主站或 DP 從站運行。在該接口上，PROFIBUS DP從站可在等時模式下運行．全面支持 PROFIBUS DP V1 標準。這將增加 DP V1 標準從站在診斷和參數賦值能力的范圍。
以太網接口；
CPU 315-2 PN/DP 的第 2 個內置接口是一個基于以太網 TCP/IP 的 PROFINET 接口，帶有雙端口交換機。
它支持下列協議：
S7通訊用于在SIMATIC控制器間進行數據通訊;
通過 STEP 7 進行編程、啟動和診斷的 PG/OP 通訊;
與HMI和SCADA連接的PG/OP通訊;
在PROFINET上實現開放的TCP/IP、UDP和ISO-on-TCP (RFC1006)通訊；
SIMATIC NET OPC-Server用于與其它控制器以及CPU自帶的I/O設備進行通訊

產品功能：
口令保護;
用戶程序使用密碼保護，可防止非法訪問。
診斷緩沖;
最后500個故障和中斷事件保存在該緩沖區中，供診斷使用。
免維護的數據后備;
在電源恢復后，CPU 自動保存所有數據（最大128KB），當重新上電后，可繼續保留這些數據。
可參數化的特性
可以使用 STEP 7 對 S7 的組態、屬性以及CPU的響應進行參數設置：

MPI多點接口;
定義站地址
啟動；
定義 CPU 的啟動特性
同步循環中斷；
設置 DP 主站系統、過程映像分區編號和延時時間
循環/時鐘存儲器；
指定最大循環時間和負載。設置時鐘存儲器地址
保持性；
設置保持區
時鐘中斷;
設定起始日期、起始時間和間隔周期
看門狗中斷；
周期設定
系統診斷；
定義診斷報警的處理和范圍
時鐘；
設定AS內或MPI上的同步類型
防護等級；
定義程序和數據的訪問權限
通訊；
保留連接源
Web；
CPU 的 Web 服務器設置
PROFIBUS DP 主站/從站接口;
為分布式 I/O 分配用戶地址。
PROFINET 接口；
使用 NTP 處理時間同步參數
顯示功能與信息功能
狀態和故障指示；
發光二極管顯示，例如，硬件、編程、定時器、I/O、總線故障以及運行狀態，如RUN、STOP、Startup。
測試功能；
可使用編程器顯示程序執行過程中的信號狀態，可以不通過用戶程序而修改過程變量，以及輸出堆棧內容。
信息功能；
通過編程器以文本形式為用戶提供存儲能力信息、CPU的運行模式，以及工作存儲器和裝載存儲器當前的使用情況、當前的循環時間和診斷緩沖區的內容。
集成的通訊功能
編程器/OP 通訊
全局數據通訊
S7 基本通訊
S7 通訊
S5可兼容通訊
路由
數據記錄路由
PROFIBUS DP 主站/從站
通過 TCP/IP、ISO-on-TCP 和 UDP 進行開放式通訊
PROFINET IO 控制器
PROFINET CBA（基于組件的自動化）
Web 服務器
系統功能
CPU 具有廣泛的系統功能特性，諸如：診斷、參數賦值、報警、定時和測量等。

更多西門子S7-300PLC相關產品訂貨型號：

開關量擴展模塊

6ES7 321-1BH02-0AA0
6ES7 321-1BH02-9AJ0
6ES7 321-1BH10-0AA0
6ES7 321-1BH50-0AA0
6ES7 321-1BH50-9AJ0
6ES7 321-1BL00-0AA0
6ES7 321-1BL00-9AM0
6ES7 321-7BH01-0AB0
6ES7 321-1EL00-0AA0
6ES7 321-1FF01-0AA0
6ES7 321-1FF10-0AA0
6ES7 321-1FH00-0AA0
6ES7 321-1FH00-9AJ0
6ES7 321-1CH00-0AA0
6ES7 321-1CH20-0AA0
6ES7 322-1BH01-0AA0
6ES7 322-1BH01-9AJ0
6ES7 322-1BH10-0AA0
6ES7 322-1CF00-0AA0
6ES7 322-8BF00-0AB0
6ES7 322-5GH00-0AB0
6ES7 322-1BL00-0AA0
6ES7 322-1BL00-9AM0
6ES7 322-1FL00-0AA0
6ES7 322-1BF01-0AA0
6ES7 322-1FF01-0AA0
6ES7 322-5FF00-0AB0
6ES7 322-1HF01-0AA0
6ES7 322-1HF01-9AJ0
6ES7 322-1HF10-0AA0
6ES7 322-1HH01-0AA0
6ES7 322-1HH01-9AJ0
6ES7 322-5HF00-0AB0
6ES7 322-1FH00-0AA0
6ES7 323-1BH01-0AA0
6ES7 323-1BL00-0AA0
6ES7 323-1BL00-9AM0
模擬量擴展模塊

6ES7 331-7KF02-0AB0
6ES7 331-7KF02-9AJ0
6ES7 331-7KB02-0AB0
6ES7 331-7KB02-9AJ0
6ES7 331-7NF00-0AB0
6ES7 331-7NF00-9AM0
6ES7 331-7NF10-0AB0
6ES7 331-7HF01-0AB0
6ES7 331-1KF02-0AB0
6ES7 331-1KF02-9AM0
6ES7 331-7PF01-0AB0
6ES7 331-7PF01-9AM0
6ES7 331-7PF11-0AB0
6ES7 331-7PF11-9AM0
6ES7 332-5HD01-0AB0
6ES7 332-5HD01-9AJ0
6ES7 332-5HB01-0AB0
6ES7 332-5HB01-9AJ0
6ES7 332-5HF00-0AB0
6ES7 332-5HF00-9AM0
6ES7 332-7ND02-0AB0
6ES7 334-0KE00-0AB0
6ES7 334-0CE01-0AA0

西門子CPU315-2PN/DP   技術參數：

Artikelnummer 6ES7315-2EH14-0AB0

SIMATIC S7-300 CPU 315-2 PN/DP, CENTRAL PROCESSING UNIT WITH 384 KBYTE WORKING MEMORY, 1. INTERFACE MPI/DP 12MBIT/S, 2. INTERFACE ETHERNET PROFINET, WITH 2 PORT SWITCH, MICRO MEMORY CARD NECESSARY 產品類型標志 一般信息 硬件產品狀態 01 固件版本 V3.2 附帶程序包的 ● 工程系統 自 STEP7 V 5.5 起 電源電壓 額定值 (DC) ● DC 24 V 是的 允許范圍，下限 (DC) 20.4 V 允許范圍，上限 (DC) 28.8 V 電源導線的外部保險裝置（推薦） 最小值 2 A 電源和電壓斷路跨接 ● 停電/斷電跨接時間 5 ms ● 重復率，最小值 1 s 輸入電流 耗用電流（額定值） 750 mA 耗用電流（空載），典型值 150 mA 接通電流，典型值 4 A I²t 1 A²·s 功率損失 功率損失，典型值 4.65 W 存儲器 工作存儲器 ● 集成 384 kbyte ● 可擴展 不 ● 用于剩余數據模塊的剩磁存儲器大小 128 kbyte 電荷存儲器 ● 插拔式 (MMC) 是的 ● 插拔式 (MMC)，最大值 8 Mbyte ● MMC 上的數據管理（在上一次編程后），最小值 10 y 緩沖 ● 存在 是的; 通過 MMC 擔保（免維護） ● 不帶電池 是的; 程序和數據 CPU-處理時間 對于位運算，典型值 0.05 µs 對于字運算，典型值 0.09 µs 對于定點運算，典型值 0.12 µs 對于浮點運算，典型值 0.45 µs CPU-組件 組件數量（總計） 1 024; （DB、FC、FB）；可以通過安裝的 MMC 減少可裝載塊的最大數量。 DB ● 數量，最大值 1 024; 數字條：1 至 16000 ● 容量，最大值 64 kbyte FB ● 數量，最大值 1 024; 數字條：0 至 7999 ● 容量，最大值 64 kbyte FC ● 數量，最大值 1 024; 數字條：0 至 7999 ● 容量，最大值 64 kbyte OB ● 容量，最大值 64 kbyte ● 可用循環 OB 數量 1; OB 1 ● 時間報警 OB 數量 1; OB 10 ● 延遲報警 OB 數量 2; OB 20, 21 ● 喚醒警告 OB 數量 4; OB 32、33、34、35 ● 過程報警 OB 數量 1; OB 40 ● DPV1 報警 OB 的數量 3; OB 55、56、57 ● 等時模式 Ob 數量 1; OB 61 ● 啟動 OB 數量 1; OB 100 ● 異步錯誤 OB 數量 6; OB 80, 82, 83, 85, 86, 87（OB83 只用于 PROFINET IO） ● 同步錯誤 OB 數量 2; OB 121、122 嵌套深度 ● 每個優先等級 16 ● 錯誤 OB 中的附加等級 4 計數器、定時器及其剩磁 S7 計數器 ● 數量 256 剩磁 — 可調整 是的 — 下限 0 — 上限 255 — 已預設 Z 0 至 Z 7 計數范圍 — 可調整 是的 — 下限 0 — 上限 999 IEC 計數器 ● 存在 是的 ● 類型 SFB ● 數量 不限制（只通過 RAM 進行限制） S7 時間 ● 數量 256 剩磁 — 可調整 是的 — 下限 0 — 上限 255 — 已預設 無剩余 時間范圍 — 下限 10 ms — 上限 9 990 s IEC 計時器 ● 存在 是的 ● 類型 SFB ● 數量 不限制（只通過 RAM 進行限制） 數據范圍及其剩磁 可保留數據范圍，全部 所有，最大 128 KB 標記 ● 數量，最大值 2 048 byte ● 存在剩磁 是的; MB 0 至 MB 2047 ● 預設剩磁 MB 0 至 MB 15 ● 定時標記數量 8; 1 個標記字節 數據組件 ● 數量，最大值 1 024; 數字條：1 至 16000 ● 容量，最大值 64 kbyte ● 可調整剩磁 是的; 在 DB 中不保持特征 ● 預設剩磁 是 本地數據 ● 每個優先等級，最大值 32 768 byte; 每個塊最大 2048 字節 地址范圍 外設地址范圍 ● 輸入端 2 048 byte ● 輸出端 2 048 byte 分布式 — 輸入端 2 048 byte — 輸出端 2 048 byte 過程映像 ● 輸入端 2 048 byte ● 輸出端 2 048 byte ● 輸入端，可調整 2 048 byte ● 輸出端，可調整 2 048 byte ● 輸入端，已預設 128 byte ● 輸出端，已預設 128 byte 分量過程映像 ● 分量過程映像數量，最大值 1; PROFINET IO 的有效數據長度限制為不超過 1600 字節 數字通道 ● 輸入端 16 384 — 集中式 1 024 ● 輸出端 16 384 — 集中式 1 024 模擬通道 ● 輸入端 1 024 — 集中式 256 ● 輸出端 1 024 — 集中式 256 硬件擴展 擴展支架數量，最大值 3 DP 主站數量 ● 集成 1 ● 關于 CP 4 可運行的 FM 和 CP 數量（建議） ● FM 8 ● CP，點對點 8 ● CP，LAN 10 組件載體 ● 組件載體，最大值 4 ● 每個組件載體的組件，最大值 8 時間 時鐘 ● 硬件時鐘（實時時鐘） 是的 ● 可緩沖和同步 是的 ● 每日偏差，最大值 10 s; 典型值：2 s ● 緩沖持續時間 6 wk; 當環境溫度為 40 °C 時 ● 接通電源后時鐘的顯示 在斷開電源后，時鐘仍繼續運行 ● 緩沖后的時鐘顯示 在斷開電源時，時鐘仍正常顯示時間。 運行時間計數器 ● 數量 1 ● 數字/數字條 0 ● 值域 0 至 2 的 31 次方小時（在使用 SFC 101 時） ● 間隔尺寸 1 小時 ● 剩余 是的; 每次重啟時必須重新啟動 時間同步 ● 提供支持 是的 ● 在 MPI 上，主站 是的 ● 在 MPI 上，從站 是的 ● 在 DP 上，主站 是的; 在 DP 從站中只是時間從站 ● 在 DP 上，從站 是的 ● 在 AS 中，主站 是的 ● 在 AS 中，從站 是的 ● 在以太網上通過 NTP 是的; 作為客戶端
