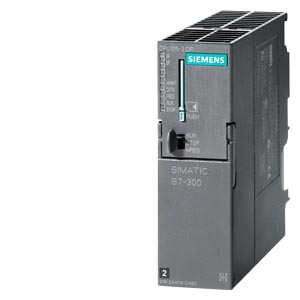

西門子CPU315-2DP中央處理器模組

西門子S7-300PLC提供了以下標準 CPU：
CPU312，用于小型工廠；
CPU314，用于對程序量和指令處理速率有額外要求的工廠；
CPU315-2 DP，用于具有中/大規模的程序量以及使用PROFIBUS DP進行分布式組態的工廠；
CPU315-2 PN/DP，用于具有中/大規模的程序量以及使用PROFIBUS DP和PROFINET IO進行分布式組態的工廠，在PROFInet上實現基于組件的自動化中實現分布式智能系統；
CPU317-2 DP，用于具有大容量程序量以及使用PROFIBUS DP進行分布式組態的工廠；
CPU317-2 PN/DP，用于具有大容量程序量以及使用PROFIBUS DP和PROFINET IO進行分布式組態的工廠，在PROFInet上實現基于組件的自動化中實現分布式智能系統；
CPU319-3 PN/DP，用于具有極大容量程序量何組網能力以及使用PROFIBUS DP和PROFINET IO進行分布式組態的工廠，在PROFInet上實現基于組件的自動化中實現分布式智能系統。

西門子CPU315-2DP中央處理器模組  可編程控制器模塊

銷售訂貨號：

6ES7315-2AH14-0AB0      6ES7315-2AG13-0AB0 SIMATIC S7-300, CPU 315-2DP CPU 含有 MPI 接口, 集成 24 V DC 電源, 256 KB 工作存儲區 2. 接口DP-MASTER/SLAVE,需要 MMC卡。

上海啟水自動化科技有限公司（西門子核心分銷商）專業銷售西門子S7-200/300/400/1200/1500PLC，ET200分布式I/O:ET200S、ET200M、ET200SP、ET200PRO、3RW系列軟啟動器(3RW30/3RW40/3RW44/3RW31)、3RK系列電機啟動器、數控系統、變頻器(MM420/MM430/MM440/S110/S120/G120/G120C/V10/V20/V60/V80/V90/G130/G150)、人機界面、觸摸屏、伺服、電機、西門子通訊電纜、現場總線、DP接頭、工控機，西門子低壓電器，儀器儀表等，并可提供西門子維修服務，歡迎來電垂詢。

 聯系人 ：卜社幫（ 銷售經理 ）24小時服務熱線 ：18202105796

電話（ Tel ）： 021-60641323   傳真（Fax）：021-57872917

工作QQ: 2880583563

地址（ Add ）：上海市松江區弘翔路58弄195號

西門子CPU315-2DP中央處理器模組   產品簡介：

CPU 315-2 DP 是一個帶有大中型程序存儲器和 PROFIBUS DP 主/從接口的 CPU。除了集中式 I/O 結構外，它還可用于分布式自動化結構。
它在 SIMATIC S7-300 中經常被用作標準 PROFIBUS DP 主站。 該 CPU 也被用作分布式智能設備（DP從站）。
它已經依照量化框架作了優化，以便使用 SIMATIC 工程工具，如：
用SCL編程
用S7-GRAPH進行順序控制編程
另外，CPU 為采用軟件來實現一些簡單的工藝任務提供了一個理想的平臺，例如：
簡單的運動控制
使用 STEP 7 塊或運行軟件“標準/模塊化PID控制” 來實現閉環控制任務的解決方案
通過使用 SIMATIC S7-PDIAG 可以實現擴展過程診斷。

產品設計：

CPU 315-2 DP 安裝有：

微處理器;
處理器對每條二進制指令的處理時間大約為 50 ns，每個浮點預算的時間為 0.45 µs。
256 KB 工作存儲器（相當于大約 85 K 條指令）；
與執行程序段相關的大容量工作存儲器可以為用戶程序提供足夠的空間。作為程序裝載存儲器的微型存儲卡（最大為 8 MB）也允許將可以項目（包括符號和注釋）保存在 CPU 中。裝載存儲器還可用于數據歸檔和配方管理。
靈活的擴展能力;
多達 32 個模塊，（4排結構）
MPI多點接口;
集成的 MPI 接口最多可以同時建立與 S7-300/400 或編程設備、PC、OP 的 16 條連接。在這些連接中，始終為編程器和 OP 分別預留一個連接。通過“全局數據通訊”，MPI可以用來建立最多16個CPU組成的簡單網絡。
PROFIBUS DP 接口:
帶有 PROFIBUS DP 主/從接口的 CPU 315-2 DP 可以用來建立高速、易用的分布式自動化系統。對用戶來說,分布式I/O單元可作為一個集中式單元來處理(相同的組態、編址和編程).
全面支持 PROFIBUS DP V1 標準。它提高了 DP V1 標準從站的診斷和參數化能力。

產品功能：
口令保護;
用戶程序使用密碼保護，可防止非法訪問。
診斷緩沖;
診斷緩沖區中可存儲最后 500 個錯誤和中斷事件，其中的 100 個事件可以長期保留。
免維護的數據后備;
如果電源中斷，CPU 將所有數據（最大 128 KB）自動寫到 SIMATIC 微型存儲卡（MMC 卡）上，從而使數據可以在電壓恢復后再次使用，且不會發生改變。
可參數化的特性
可以使用 STEP 7 對 S7 的組態、屬性以及CPU的響應進行參數設置：

MPI多點接口;
定義站地址
重啟動/循環時間特性；
最大循環時間以及負載限制，以及自檢測功能
時鐘存儲器；
設定地址
防護等級；
定義程序和數據的訪問權限
系統診斷；
定義診斷報警的處理和范圍
看門狗中斷；
周期設定
時鐘中斷;
設定起始日期、起始時間和間隔周期
PROFIBUS DP 主站/從站接口;
用戶定義分布式 I/O 地址
顯示功能與信息功能
狀態和故障指示；
LED 指示硬件、編程、時間、I/O、電池和總線錯誤以及操作狀態（如 RUN（運行）、STOP（停止）和啟動）。
測試功能；
可使用編程器顯示程序執行過程中的信號狀態，可以不通過用戶程序而修改過程變量，以及輸出堆棧內容。
信息功能；
您可以使用編程器以純文本的形式獲取 CPU 存儲容量和操作模式、工作存儲器和裝載存儲器的當前利用率以及當前循環時間和診斷緩沖區內容的相關信息。
集成的通訊功能
PG/OP 通訊
全局數據通訊
S7 基本通訊
S7 通訊(只是服務器)
路由
數據塊路由
系統功能
CPU 具有廣泛的系統功能特性，諸如：診斷、參數賦值、報警、定時和測量等。

更多西門子S7-300PLC相關產品推介：

電源模塊：

6ES7 307-1BA01-0AA0
6ES7 307-1EA01-0AA0
6ES7 307-1KA02-0AA0

內存卡
6ES7 953-8LF20-0AA0
6ES7 953-8LG11-0AA0
6ES7 953-8LJ20-0AA0
6ES7 953-8LL20-0AA0
6ES7 953-8LM20-0AA0
6ES7 953-8LP20-0AA0

數字量擴展模板
6ES7 321-1BH02-0AA0
6ES7 321-1BH02-9AJ0
6ES7 321-1BH10-0AA0
6ES7 321-1BH50-0AA0
6ES7 321-1BH50-9AJ0
6ES7 321-1BL00-0AA0
6ES7 321-1BL00-9AM0
6ES7 321-7BH01-0AB0
6ES7 321-1EL00-0AA0
6ES7 321-1FF01-0AA0
6ES7 321-1FF10-0AA0
6ES7 321-1FH00-0AA0
6ES7 321-1FH00-9AJ0
6ES7 321-1CH00-0AA0
6ES7 321-1CH20-0AA0
6ES7 322-1BH01-0AA0
6ES7 322-1BH01-9AJ0
6ES7 322-1BH10-0AA0
6ES7 322-1CF00-0AA0
6ES7 322-8BF00-0AB0
6ES7 322-5GH00-0AB0
6ES7 322-1BL00-0AA0
6ES7 322-1BL00-9AM0
6ES7 322-1FL00-0AA0
6ES7 322-1BF01-0AA0
6ES7 322-1FF01-0AA0
6ES7 322-5FF00-0AB0
6ES7 322-1HF01-0AA0
6ES7 322-1HF01-9AJ0
6ES7 322-1HF10-0AA0
6ES7 322-1HH01-0AA0
6ES7 322-1HH01-9AJ0
6ES7 322-5HF00-0AB0
6ES7 322-1FH00-0AA0
6ES7 323-1BH01-0AA0
6ES7 323-1BL00-0AA0
6ES7 323-1BL00-9AM0

西門子CPU315-2DP   技術參數：

訂貨號： 6ES7315-2AH14-0AB0

SIMATIC S7-300, CPU 315-2DP CPU WITH MPI INTERFACE INTEGRATED 24 V DC POWER SUPPLY 256 KBYTE WORKING MEMORY 2. INTERFACE DP-MASTER/SLAVE MICRO MEMORY CARD NECESSARY 產品類型標志 一般信息 硬件產品狀態 01 固件版本 V3.3 附帶程序包的 ● 工程系統 STEP7 V5.5 + SP1 以上或 STEP7 V5.2 + SP1 以上， 附帶 HSP 218 電源電壓 額定值 (DC) ● DC 24 V 是的 允許范圍，下限 (DC) 19.2 V 允許范圍，上限 (DC) 28.8 V 電源導線的外部保險裝置（推薦） 最小值 2 A 電源和電壓斷路跨接 ● 停電/斷電跨接時間 5 ms ● 重復率，最小值 1 s 輸入電流 耗用電流（額定值） 850 mA 耗用電流（空載），典型值 150 mA 接通電流，典型值 3.5 A I²t 1 A²·s 功率損失 功率損失，典型值 4.5 W 存儲器 工作存儲器 ● 集成 256 kbyte ● 可擴展 不 ● 用于剩余數據模塊的剩磁存儲器大小 128 kbyte 電荷存儲器 ● 插拔式 (MMC) 是的 ● 插拔式 (MMC)，最大值 8 Mbyte ● MMC 上的數據管理（在上一次編程后），最小值 10 y 緩沖 ● 存在 是的; 通過 MMC 擔保（免維護） ● 不帶電池 是的; 程序和數據 CPU-處理時間 對于位運算，典型值 0.05 µs 對于字運算，典型值 0.09 µs 對于定點運算，典型值 0.12 µs 對于浮點運算，典型值 0.45 µs CPU-組件 組件數量（總計） 1 024; （DB、FC、FB）；可以通過安裝的 MMC 減少可裝載塊的最大數量。 DB ● 數量，最大值 1 024; 數字條：1 至 16000 ● 容量，最大值 64 kbyte FB ● 數量，最大值 1 024; 數字條：0 至 7999 ● 容量，最大值 64 kbyte FC ● 數量，最大值 1 024; 數字條：0 至 7999 ● 容量，最大值 64 kbyte OB ● 說明 參見操作列表 ● 容量，最大值 64 kbyte ● 可用循環 OB 數量 1; OB 1 ● 時間報警 OB 數量 1; OB 10 ● 延遲報警 OB 數量 2; OB 20, 21 ● 喚醒警告 OB 數量 4; OB 32、33、34、35 ● 過程報警 OB 數量 1; OB 40 ● DPV1 報警 OB 的數量 3; OB 55、56、57 ● 等時模式 Ob 數量 1; OB 61 ● 啟動 OB 數量 1; OB 100 ● 異步錯誤 OB 數量 5; OB 80、82、85、86、87 ● 同步錯誤 OB 數量 2; OB 121、122 嵌套深度 ● 每個優先等級 16 ● 錯誤 OB 中的附加等級 4 計數器、定時器及其剩磁 S7 計數器 ● 數量 256 剩磁 — 可調整 是的 — 下限 0 — 上限 255 — 已預設 Z 0 至 Z 7 計數范圍 — 下限 0 — 上限 999 IEC 計數器 ● 存在 是的 ● 類型 SFB ● 數量 不限制（只通過 RAM 進行限制） S7 時間 ● 數量 256 剩磁 — 可調整 是的 — 下限 0 — 上限 255 — 已預設 無剩余 時間范圍 — 下限 10 ms — 上限 9 990 s IEC 計時器 ● 存在 是的 ● 類型 SFB ● 數量 不限制（只通過 RAM 進行限制） 數據范圍及其剩磁 可保留數據范圍，全部 所有，最大 128 KB 標記 ● 數量，最大值 2 048 byte ● 存在剩磁 是的; MB 0 至 MB 2047 ● 預設剩磁 MB 0 至 MB 15 ● 定時標記數量 8; 1 個標記字節
