CPU314C-2DP

西門子S7-300是一個通用的控制器；S7-300PLC提供多種性能等級的 CPU，具有用戶友好功能的全系列模塊，可允許用戶根據不同的應用選取相應模塊。任務擴展時，可通過使用附加模塊隨時對控制器進行升級。

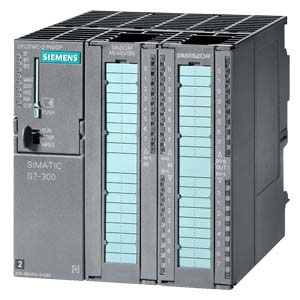

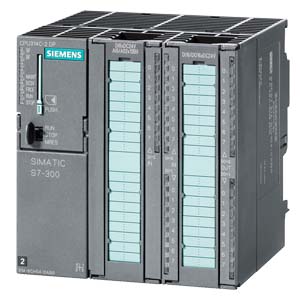

西門子CPU314C-2DP中央處理器模組  可編程控制器模塊

銷售訂貨號：

6ES7314-6CH04-0AB0

6ES7314-6CG03-0AB0
SIMATIC S7-300, CPU 314C-2 DP緊湊型CPU帶有MPI,24 數字量輸入/16 數字量輸出, 4模擬量輸入, 2模擬量輸出, 1 PT100,4個高速計數器(60 KHZ),集成 DP 接口,集成24V DC 電源,192 KB工作存儲區,前連接器 (2 X 40針) 需要MMC卡


上海啟水自動化科技有限公司（西門子核心分銷商）專業銷售西門子S7-200PLC/S7-300PLC/S7-400PLC/S7-1200PLC/S7-1500PLC，ET200分布式I/O:ET200S、ET200M、ET200SP、ET200PRO、3RW系列軟啟動器(3RW30/3RW40/3RW44/3RW31)、3RK系列電機啟動器、數控系統、變頻器(MM420/MM430/MM440/S110/S120/G120/G120C/V10/V20/V60/V80/V90/G130/G150)、人機界面、觸摸屏、伺服、電機、西門子通訊電纜、現場總線、DP接頭、工控機，西門子低壓電器，儀器儀表等，并可提供西門子維修服務，歡迎來電垂詢。

 聯系人 ：卜社幫（ 銷售經理 ）24小時服務熱線 ：18202105796

電話（ Tel ）： 021-60641323   傳真（Fax）：021-57872917

工作QQ: 2880583563

地址（ Add ）：上海市松江區弘翔路58弄195號

西門子CPU314C-2DP中央處理器模組 可編程控制器模塊   產品簡介：

帶集成數字量和模擬量輸入/輸出和PROFIBUS DP主站/從站接口的緊湊型CPU
帶技術功能
滿足工廠對高處理性能和相應時間的要求
用于連接分布式 I/O
CPU 運行需要 SIMATIC 微存儲卡 (MMC)。

CPU 314C-2 DP 是緊湊型 CPU，可用于具有分布式結構的系統。通過其擴展工作存儲器，該緊湊型CPU也適用于中等規模的應用。集成數字量和模擬量 I/O，支持與過程的直接連接；PROFIBUS DP 主站/從站接口支持與分布式 I/O 的連接。因此，CPU 314C-2 DP 既可以用作分布式單元進行快速預處理，也可以用作帶下位現場總線系統的上位控制器。
集成技術工程的其他用途包括：
計數
頻率測量
周期測量
脈寬調制
PID 控制
定位控制

CPU 314C-2 DP 安裝有：
微處理器;
處理器處理每條二進制指令的時間可達 60 ns。
擴展存儲器;
192 KB 高速工作存儲器（相當于約 64 K 指令），用于程序段執行，可以為用戶程序提供足夠的存儲器空間
SIMATIC 微型存儲卡（最大 8 MB）作為程序的裝載存儲器，還允許將項目（包括符號和注釋）存儲在 CPU 中。
靈活的擴展能力;
多達 31 個模塊，（4排結構）
MPI多點接口
內置 MPI 接口可以最多同時建立 12 個與 S7-300/400 或與 PG、PC、OP 的連接。在這些連接中，始終分別為 PG 和 OP 各保留一個連接。通過“全局數據通訊”，MPI可以用來建立最多16個CPU組成的簡單網絡。
PROFIBUS DP 接口:
帶有 PROFIBUS DP 主/從接口的 CPU 314C-2 DP 可以用來建立高速、易用的分布式自動化系統。 對用戶來說,分布式I/O單元可作為一個集中式單元來處理(相同的組態、編址和編程).
內置輸入/輸出；
在 CPU 314C-2 DP 中，提供有 24 路數字量輸入（所有輸入都可用作報警處理），16 路數字量輸出以及 4路模擬量輸入和 2 路模擬量輸出（用于電流/電壓信號），以及 1 路附加輸入（用于測量溫度 (Pt100)），使其可以成為上位控制系統。

口令保護;
用戶程序使用密碼保護，可防止非法訪問。
塊加密；
函數 (FC) 和功能塊 (FB) 可以通過 S7-Block Privacy，加密存儲于 CPU 以保護專有技術。
診斷緩沖;
診斷緩沖區中可存儲最后 500 條錯誤和中斷事件，其中的 100 條事件可以長期存儲。
免維護的數據后備;
如果發生斷電，則可通過 CPU 將所有數據（最大 64 KB）自動寫入到 SIMATIC 微型存儲卡，且將在再次通電時保持不變。
可參數化的特性
可以使用 STEP 7 對 S7 的組態、屬性以及CPU的響應進行參數設置：

概要：
定義名稱、上位系統名稱和位置名稱
MPI多點接口;
定義站地址
啟動；
定義 CPU 的啟動特性和監視時間
循環/時鐘存儲器；
定義最大的掃循環描時間和負載設置時鐘存儲器地址
記憶性；
定義具有保持功能的存儲位、計數器、定時器和數據塊的數量
日時鐘中斷；
設定起始日期、起始時間和間隔周期
周期中斷；
周期設定
系統診斷；
確定診斷消息的處理和范圍
時鐘；
設定AS內或MPI上的同步類型
防護等級；
定義程序和數據的訪問權限
通訊；
保留連接源
PROFIBUS DP 主站/從站接口;
針對分布式 I/O 的用戶定義地址分配。對操作模式進行參數化，并組態使用 PROFIBUS DP 時的傳輸區域。對時間同步進行參數化
數字量輸入/輸出
地址設定，輸入繼電器和過程中斷
模擬輸入/輸出
地址設置，對于輸入：溫度單元，測量類型，量程，以及干擾頻率；對于輸出：輸出類型和輸出范圍
集成功能“計數器”
設定地址，以及 “連續計數”“單次計數”“周期計數”“頻率測量”和“脈寬調制”模式下的參數分配
集成功能“定位器”
設定地址，“數字輸出定位”和“模擬輸出定位”參數
集成“規則”功能
顯示功能與信息功能
狀態和故障指示；
發光二極管顯示，例如，硬件、編程、定時器或I/O出錯以及運行模式，如RUN、STOP、Startup。
測試功能；
可使用編程器顯示程序執行過程中的信號狀態，可以不通過用戶程序而修改過程變量，以及輸出堆棧內容。
信息功能；
通過編程器以文本形式為用戶提供存儲能力信息、CPU的運行模式，以及主存儲器和裝載存儲器當前的使用情況、當前的循環時間和診斷緩沖區的內容。
集成的通訊功能
編程器/OP 通訊
全局數據通訊
S7 基本通訊
S7 通訊(只是服務器)
路由
數據記錄路由
集成功能
計數器；
4個計數器(最高60kHz)，具有獨立方向的比較器，可直接連接到24V增量編碼器。
4通道頻率測量；
允許進行頻率測量（高達 60 kHz），例如，測量軸速或吞吐量（每個測量周期內的件數）。
周期測量
4個通道。可測量計數信號的周期時間，計數頻率最高為 1 KHz。
脈寬調制；
4個輸出可直接連接控制閥、執行器、開關設備、加熱裝置等，例如采樣頻率為 2.5 kHz。 可設置周期長度并可在運行時修改占空比。
定位控制
集成在操作系統中的 SFB 可通過 2 個數字量輸出或 1 個模擬量輸出對 1 個軸進行定位控制。
報警輸入（所有數字量輸入）；
報警輸入可以檢測過程事件，并在最短的時間內觸發響應。

更多西門子S7-300PLC  銷售訂貨型號：

S7-300開關量模板（數字量模塊）
6ES7 321-1BH02-0AA0
6ES7 321-1BH02-9AJ0
6ES7 321-1BH10-0AA0
6ES7 321-1BH50-0AA0
6ES7 321-1BH50-9AJ0
6ES7 321-1BL00-0AA0
6ES7 321-1BL00-9AM0
6ES7 321-7BH01-0AB0
6ES7 321-1EL00-0AA0
6ES7 321-1FF01-0AA0
6ES7 321-1FF10-0AA0
6ES7 321-1FH00-0AA0
6ES7 321-1FH00-9AJ0
6ES7 321-1CH00-0AA0
6ES7 321-1CH20-0AA0
6ES7 322-1BH01-0AA0
6ES7 322-1BH01-9AJ0
6ES7 322-1BH10-0AA0
6ES7 322-1CF00-0AA0
6ES7 322-8BF00-0AB0
6ES7 322-5GH00-0AB0
6ES7 322-1BL00-0AA0
6ES7 322-1BL00-9AM0
6ES7 322-1FL00-0AA0
6ES7 322-1BF01-0AA0
6ES7 322-1FF01-0AA0
6ES7 322-5FF00-0AB0
6ES7 322-1HF01-0AA0
6ES7 322-1HF01-9AJ0
6ES7 322-1HF10-0AA0
6ES7 322-1HH01-0AA0
6ES7 322-1HH01-9AJ0
6ES7 322-5HF00-0AB0
6ES7 322-1FH00-0AA0
6ES7 323-1BH01-0AA0
6ES7 323-1BL00-0AA0
6ES7 323-1BL00-9AM0
S7-300模擬量模板
6ES7 331-7KF02-0AB0
6ES7 331-7KF02-9AJ0
6ES7 331-7KB02-0AB0
6ES7 331-7KB02-9AJ0
6ES7 331-7NF00-0AB0
6ES7 331-7NF00-9AM0
6ES7 331-7NF10-0AB0
6ES7 331-7HF01-0AB0
6ES7 331-1KF02-0AB0
6ES7 331-1KF02-9AM0
6ES7 331-7PF01-0AB0
6ES7 331-7PF01-9AM0
6ES7 331-7PF11-0AB0
6ES7 331-7PF11-9AM0
6ES7 332-5HD01-0AB0
6ES7 332-5HD01-9AJ0
6ES7 332-5HB01-0AB0
6ES7 332-5HB01-9AJ0
6ES7 332-5HF00-0AB0
6ES7 332-5HF00-9AM0
6ES7 332-7ND02-0AB0
6ES7 334-0KE00-0AB0
6ES7 334-0CE01-0AA0

簡單的結構使得西門子S7-300PLC使用靈活且易于維護：
安裝模塊：
只需簡單地將模塊掛在安裝導軌上，轉動到位然后鎖緊螺釘。
集成的背板總線：
背板總線集成到模塊里。模塊通過總線連接器相連，總線連接器插在外殼的背面。
模塊采用機械編碼，更換極為容易：
更換模塊時，必須擰下模塊的固定螺釘。按下閉鎖機構，可輕松拔下前連接器。前連接器上的編碼裝置防止將已接線的連接器錯插到其他的模塊上。
現場證明可靠的連接：
對于信號模塊，可以使用螺釘型、彈簧型或絕緣刺破型前連接器。
TOP 連接：
為采用螺釘型接線端子或彈簧型接線端子連接的 1 線 - 3 線連接系統提供預組裝接線另外還可直接在信號模塊上接線。
規定的安裝深度：
所有的連接和連接器都在模塊上的凹槽內，并有前蓋保護。因此，所有模塊應有明確的安裝深度。
無插槽規則:
信號模塊和通信處理器可以不受限制地以任何方式連接。系統可自行組態。
