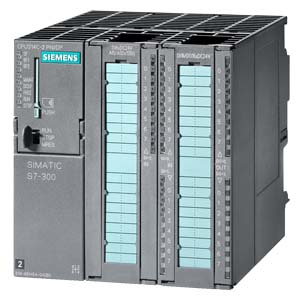

西門子CPU314C-2PN/DP中央處理器模組

西門子CPU 314C-2 PN/DP 西門子CPU314C-2PN/DP中央處理器模組、可編程控制器 優勢價格 現貨銷售

銷售訂貨號：

6ES7314-6EH04-0AB0 SIMATIC S7-300, CPU 314C-2PN/DP 緊湊型CPU帶有192 KB工作存儲區, 24 數字量輸入/16 數字量輸出, 4模擬量輸入, 2模擬量輸出, 1 PT100, 4 快速計數器 (60 KHZ), 1. 接口 MPI/DP 12MBIT/S, 2. 接口以太網 PROFINET, 含 2個 PORT SWITCH, 集成 24V DC 電源, FRONT C

聯系人 ：卜社幫（ 銷售經理 ）24小時服務熱線 ：18202105796

電話（ Tel ）： 021-60641323 傳真（Fax）：021-57872917

工作QQ: 2880583563

地址（ Add ）：上海市松江區弘翔路58弄195號

西門子CPU314C-2PN/DP中央處理器模組 可編程控制器 產品簡介：

帶集成的數字量和模擬量輸入/輸出的緊湊型 CPU
對二進制和浮點數運算具有較高的處理能力
用于通過 PROFIBUS 和 PROFINET 進行分布式 I/O 連接。
組合 MPI/PROFIBUS DP-主/從接口
用于 2 端口交換機的 PROFINET 接口
PROFINET I/O 控制器，用于在PROFINET上運行分布式I/O
PROFINET I-Device，用于連接作為智能 PROFINET 設備、帶 SIMATIC 或第三方 PROFINET I/O 控制器的 CPU
在PROFINET上實現基于組件的自動化(CBA)
PROFINET 代理，用于基于組件的自動化（CBA）中的 PROFIBUS DP 智能設備
集成 Web 服務器，帶有創建用戶定義的 Web 站點的選項
經由 PROFIBUS 的等時同步模式
CPU 運行需要 SIMATIC 微存儲卡(MMC)。

CPU 314C-2 DP 是緊湊型 CPU，適合安裝在分布式結構中。通過其擴展工作存儲器，該緊湊型CPU也適用于中等規模的應用。集成的數字量和模擬量輸入和輸出可與過程信號直接連接。集成的 的PROFIBUS DP 主站/從站以及 PROFINET IO 控制器/I-設備接口，用于 PROFIBUS 和 PROFINET 的分布式連接。這使得 CPU 314C-2 PN/DP 可作為進行快速處理的分布式單元使用，也可作為 PROFIBUS 和 PROFINET 系統中具有低端現場總線系統的上位控制器。
集成技術工程的其他用途包括：
計數
頻率測量
周期測量
脈寬調制
PID 控制
定位控制

CPU 314C-2 DP 安裝有：
微處理器;
每條二進制指令執行時間約60ns，每條浮點數運行指令約0.59µs.
擴展存儲器;
與執行相關的程序段的 192 KB 高速 RAM（相當于約 64 K 指令）可以為用戶程序提供足夠的空間；
SIMATIC 微型存儲卡（最大 8 MB）作為程序的裝載存儲器，還允許將項目（包括符號和注釋）存儲在 CPU 中。
靈活的擴展能力
多達 31 個模塊，（4排結構）
多點接口（MPI）；
集成的 MPI 接口最多可以同時建立與 S7-300/400 或編程設備、PC、OP 的 12 條連接。在這些連接中，總要分別為 PG 和 OP 各保留一個連接。通過“全局數據通訊”，MPI可以用來建立最多16個CPU組成的簡單網絡。
PROFIBUS DP 接口:
帶有 PROFIBUS DP 主/從接口的 CPU 314C-2 DP 可以用來建立高速、易用的分布式自動化系統。 對用戶來說,分布式I/O單元可作為一個集中式單元來處理(相同的組態、編址和編程).
以太網接口；
CPU 314C-2 PN/DP 的第 2 個內置接口是一個基于以太網 TCP/IP 的 PROFINET 接口，帶有雙端口交換機。
它支持下列協議：
S7通訊用于在SIMATIC控制器間進行數據交換；
用于通過 STEP 7 編程、調試和診斷的編程器/OP通訊
與HMI和SCADA連接的PG/OP通訊;
通過 PROFINET 進行的開放式 TCP/IP、UDP 和 ISO-on-TCP (RFC1006) 通訊
SIMATIC NET OPC-Server用于與其它控制器以及CPU自帶的I/O設備進行通訊
內置輸入/輸出;
24路數字量輸入(所有輸入都可用作中斷處理)和16路數字量輸出，以及5個模擬量輸入和2個模擬量輸出，使得CPU 314C-2 DP是一款完美的控制器。

口令保護;
用戶程序使用密碼保護，可防止非法訪問。
塊加密
相關功能 (FC) 和 功能塊 (FB) 可以加密的方式存儲于 CPU 以保護專門知識應用。
診斷緩沖;
最后500個故障和中斷事件保存在該緩沖區中，供診斷使用。 其中，保留最后 100 個條目
免維護的數據后備;
如果發生斷電，則可通過 CPU 將所有數據(最多達 64 KB)自動寫入到 SIMATIC 微型存儲卡（MMC 卡）上，且將在再次通電時保持不變。
可參數化的特性
可以使用 STEP 7 對 S7 的組態、屬性以及CPU的響應進行參數設置：

概要：
定義名稱、系統號和位置號
啟動；
定義 CPU 的啟動特性和監視時間
同步循環中斷；
設置 IO 系統編號、過程映像分區編號和延時
循環/時鐘存儲器；
定義最大的掃循環描時間和負載設置時鐘存儲器地址
記憶性；
定義具有保持功能的存儲位、計數器、定時器和數據塊的數量
日時鐘中斷
設定起始日期、起始時間和間隔周期
周期中斷；
周期設定
系統診斷；
定義診斷消息的處理和范圍。
時鐘；
設定 AS 內或 MPI 上的同步方式
防護等級；
說明程序和數據訪問授權。
通訊；
保留連接源
Web；
CPU 的 Web 服務器設置
MPI/PROFIBUS-DP 接口:
設置接口類型。定義節點地址。對操作模式進行參數化，并組態使用 PROFIBUS DP 時的傳輸區對時間同步進行參數化
PROFINET 接口；
地址設定。對 PROFINET 屬性、智能設備功能、PROFINET 上的同步類型、使用 NTP 步驟的時間同步、介質冗余和 KeepAlive 功能進行參數化。參數化端口 1 和端口 2
數字量輸入/輸出
地址設定，輸入繼電器和過程中斷
模擬輸入/輸出
設定地址
輸入的情況下：設定溫度單元，測量種類，測量范圍，以及接口頻率
輸出的情況下：設定輸出類別和輸出范圍
集成功能“計數器”
設定地址，以及 “連續計數”“單次計數”“周期計數”“頻率測量”和“脈寬調制”模式下的參數分配
集成功能“定位器”
設定地址，“數字輸出定位”和“模擬輸出定位”參數
集成功能“規則”
顯示功能與信息功能
狀態和故障指示；
LED 指示硬件、編程、定時或 I/O 故障以及操作狀態（如 RUN、STOP 和 Start-up）。
測試功能；
可使用編程器顯示程序執行過程中的信號狀態，可以不通過用戶程序而修改過程變量，以及輸出堆棧內容。
信息功能；
您可以使用編程器以純文本的形式獲取 CPU 存儲容量和操作模式、工作存儲器和裝載存儲器的當前利用率以及當前循環時間和診斷緩沖區內容的相關信息。
集成的通訊功能
編程器/OP 通訊
全局數據通訊
S7 基本通訊
S7 通訊
路由
數據記錄路徑
PROFIBUS DP 主站/從站
通過 TCP/IP、ISO-on-TCP 和 UDP 進行開放式通訊
PROFINET IO 控制器
PROFINET 智能設備
PROFINET CBA（基于組件的自動化）
Web 服務器
集成功能
計數器；
4 個計數器(最高 60 kHz)，具有獨立方向的比較器，可直接連接到 24V 增量編碼器。
4通道頻率測量；
允許進行頻率測量（高達 60 kHz），例如，測量軸速或吞吐量（每個測量周期內的件數）。
周期測量
用于獲取并處理計數脈沖，頻率最高為 1 KHz
脈寬調制；
4個輸出可直接連接控制閥、執行器、開關設備、加熱裝置等，例如采樣頻率為 2.5 kHz。 可設置周期長度并可在運行時修改占空比。
定位控制
集成在操作系統中的SFB可通過2路數字量輸出或1個模擬量輸出對1個軸進行定位控制。
報警輸入（所有數字量輸入）；
報警輸入可以檢測過程事件，并在最短的時間內觸發響應。

西門子S7-300是模塊化的微型PLC系統，可滿足中、低端的性能要求。
模塊化、無風扇設計、易于實現分布式結構以及方便的操作,使得 SIMATIC S7-300 成為中、低端應用中各種不同任務的經濟、用戶友好的解決方案。

SIMATIC S7-300 的應用領域包括：
特殊機械，
紡織機械，
包裝機械，
一般機械設備制造，
控制器制造，
機床制造，
安裝系統，
電氣與電子工業及相關產業。
多種性能等級的 CPU，具有用戶友好功能的全系列模塊，可允許用戶根據不同的應用選取相應模塊。任務擴展時，可通過使用附加模塊隨時對控制器進行升級。

西門子S7-300 是一個通用的控制器：
具有高電磁兼容性和抗震性，可最大限度地用于工業領域。
S7-300F
SIMATIC S7-300F 故障安全自動化系統可使用在對安全要求較高的設備中。其可對立即停車過程進行控制，因此不會對人身、環境造成損害。
S7-300F 滿足下列安全要求：
要求等級 AK 1 - AK 6 符合 DIN V 19250/DIN V VDE 0801
安全要求等級 SIL 1 - SIL 3 符合 IEC 61508
類別 1 - 4 符合 EN 954-1
另外，標準模塊還可用在 S7-300F 及故障安全模塊中。因此它可以創建一個全集成的控制系統，在非安全相關和安全相關任務共存的工廠中使用。使用相同的標準工具對整個工廠進行組態和編程。

西門子S7-300PLC自動化系統采用模塊化設計。它擁有豐富的模塊，且這些模塊均可以獨立地組合使用。
一個系統包含下列組件：
CPU：
不同的 CPU 可用于不同的性能范圍，包括具有集成 I/O 和對應功能的 CPU 以及具有集成 PROFIBUS DP、PROFINET 和點對點接口的 CPU。
用于數字量和模擬量輸入/輸出的信號模塊 (SM)。
用于連接總線和點對點連接的通信處理器 (CP)。
用于高速計數、定位（開環/閉環）及 PID 控制的功能模塊（FM）。
根據要求，也可使用下列模塊：

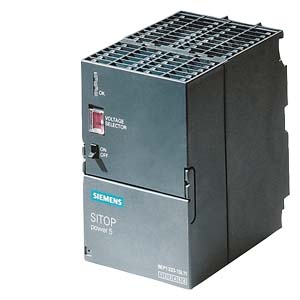

用于將 SIMATIC S7-300 連接到 120/230 V AC 電源的負載電源模塊(PS)。
接口模塊 (IM)，用于多層配置時連接中央控制器 (CC) 和擴展裝置 (EU)。
通過分布式中央控制器 (CC) 和 3 個擴展裝置 (EU)，SIMATIC S7-300 可以操作多達 32 個模塊。所有模塊均在外殼中運行，并且無需風扇。
SIPLUS 模塊可用于擴展的環境條件：
適用于 -25 至 +60℃ 的溫度范圍及高濕度、結露以及有霧的環境條件。防直接日曬、雨淋或水濺，在防護等級為 IP20 機柜內使用時，可直接在汽車或室外建筑使用。不需要空氣調節的機柜和 IP65 外殼。
設計
簡單的結構使得 S7-300 使用靈活且易于維護：

安裝模塊：
只需簡單地將模塊掛在安裝導軌上，轉動到位然后鎖緊螺釘。
集成的背板總線：
背板總線集成到模塊里。模塊通過總線連接器相連，總線連接器插在外殼的背面。
模塊采用機械編碼，更換極為容易：
更換模塊時，必須擰下模塊的固定螺釘。按下閉鎖機構，可輕松拔下前連接器。前連接器上的編碼裝置防止將已接線的連接器錯插到其他的模塊上。
現場證明可靠的連接：
對于信號模塊，可以使用螺釘型、彈簧型或絕緣刺破型前連接器。
TOP 連接：
為采用螺釘型接線端子或彈簧型接線端子連接的 1 線 - 3 線連接系統提供預組裝接線另外還可直接在信號模塊上接線。
規定的安裝深度：
所有的連接和連接器都在模塊上的凹槽內，并有前蓋保護。因此，所有模塊應有明確的安裝深度。
無插槽規則:
信號模塊和通信處理器可以不受限制地以任何方式連接。系統可自行組態。
