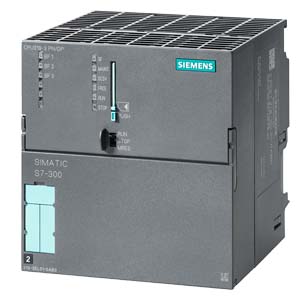

西門子CPU319-3PN/DP

產品設計：

CPU 319-3 PN/DP是最快速的S7-300 CPU,具有大容量程序存儲器.除了用于集中式I/O外，還可用于分布式自動化結構中。例如，用于生產線上的集中控制器或具有高速處理的機床控制器。

其程序框架特別適用于使用SIMATIC工程工具，例如：

用SCL編程
用 S7-GRAPH 進行順序控制編程
因此，該CPU特別適用于通過軟件實現的技術功能任務，例如：

用Easy Motion Control實現運動控制
用STEP 7塊或標準／模塊化PID控制實時軟件解決閉環控制任務
通過使用 SIMATIC S7-PDIAG 加強過程診斷能力。

通過CPU內置的通訊設備，無需其它組件即可實現網絡自動化解決方案．

CPU 319-3 PN/DP 裝配有：

通過附加的ERTEC 400 ASIC實現多處理器系統，滿足PROFINET通訊
極高的處理性能和通訊性能
2 MB RAM(可存儲約 680 K 條指令)；
通過擴展RAM執行用戶程序，可以顯著提高用戶程序的空間。作為程序裝載存儲器的微型存儲卡（最大為 8 MB）也允許將可以項目（包括符號和注釋）保存在 CPU 中。裝載存儲器還可用于數據歸檔和配方管理。
靈活的擴展能力;
多達 32 個模塊，（4排結構）
MPI/DP 組合接口；
第1個內置 DP 接口可以最多同時建立 32 個與 S7-300/400 或與 PG、PC、OP 的連接。在這些連接中，始終分別為 PG 和 OP 各保留一個連接。
MPI 可以通過“全局?jǐn)?shù)據通訊”與最多32個CPU組建簡單的網絡。
該接口可從MPI接口重新設置為DP接口。
PROFIBUS DP 接口:
全面支持 PROFIBUS DP V1 標準。這將增加 DP V1 標準從站在診斷和參數賦值能力的范圍。
DP 接口；
第2個內置 DP 接口可以最多同時建立 32 個與 S7-300/400 或與 PG、PC、OP 的連接。在這些連接中，始終分別為 PG 和 OP 各保留一個連接。
DP接口可作為DP主站或DP從站使用。在該接口上，PROFIBUS DP從站可在等時模式下運行．全面支持 PROFIBUS DP V1 標準。這將增加 DP V1 標準從站在診斷和參數賦值能力的范圍。
以太網接口；
CPU 319-3 PN/DP 的第 3 個集成接口是一個基于以太網 TCP/IP 的 PROFINET 接口，帶有雙端口交換機。它支持下列協議：
S7通訊用于在SIMATIC控制器間進行數據通訊
PG/OP 通訊，用于通過 STEP 7 進行編程、調試和診斷
與HMI和SCADA連接的PG/OP通訊
在PROFINET上實現開放的TCP/IP、UDP和ISO-on-TCP (RFC1006)通訊
SIMATIC NET OPC-Server用于與其它控制器以及CPU自帶的I/O設備進行通訊

產品功能：

口令保護;
用戶程序使用密碼保護，可防止非法訪問。
診斷緩沖;
診斷緩沖區中可存儲最后 500 條錯誤和中斷事件，其中的 100 條事件可以長期存儲。
免維護的數據后備;
在電源恢復后，CPU 自動保存所有數據（最大700KB），當重新上電后，可繼續保留這些數據。
可參數化的特性
可以使用 STEP 7 對 S7 的組態、屬性以及CPU的響應進行參數設置：

概要：
定義名稱、工廠名稱和位置名稱
起動；
定義 CPU 的啟動特性和監視時間
等時模式中斷；
設置 DP 主站系統、子過程映像數量和延時時間
循環/時鐘存儲器；
指定最大循環時間和負載。設置時鐘存儲器地址。啟用優先 HMI 通訊
保持性；
設置保持區
時鐘中斷;
設定起始日期、起始時間和間隔周期
看門狗中斷；
周期設定
系統診斷；
定義診斷報警的處理和范圍
時鐘；
設定AS內或MPI上的同步類型
防護等級；
定義程序和數據的訪問權限
通訊；
保留連接源
Web；
CPU 的 Web 服務器設置
MPI/PROFIBUS-DP接口:
設置接口類型。定義站的地址對操作模式進行參數化，并組態使用 PROFIBUS DP 時的傳輸區對時間同步進行參數化
PROFIBUS DP 主站/從站接口；
針對分布式 I/O 的用戶定義地址分配。對操作模式進行參數化，并組態使用 PROFIBUS DP 時的傳輸區。對時間同步進行參數化
PROFINET 接口；
設置地址。對 PROFINET 屬性、智能設備功能、PROFINET 上的同步類型、使用 NTP 步驟的時間同步、介質冗余和 KeepAlive 功能進行參數化。參數化端口 1 和端口 2
顯示功能與信息功能
狀態和故障指示；
發光二極管顯示，例如，硬件、編程、定時器、I/O、總線故障以及運行狀態，如RUN、STOP、Startup。此外，顯示維護要求
測試功能；
可使用編程器顯示程序執行過程中的信號狀態，可以不通過用戶程序而修改過程變量，以及輸出堆棧內容。
信息功能；
通過編程器以文本形式為用戶提供存儲能力信息、CPU的運行模式，以及工作存儲器和裝載存儲器當前的使用情況、當前的循環時間和診斷緩沖區的內容。
集成的通訊功能
編程器/OP 通訊
全局?jǐn)?shù)據通訊
S7 基本通訊
S7 通訊
S5可兼容通訊
路由
數據記錄路徑
PROFIBUS DP 主站/從站
通過 TCP/IP、UDP 和 ISO-on-TCP (RFC1006)進行開放式通訊
PROFINET IO 控制器
PROFINET 智能設備
PROFINET CBA（基于組件的自動化）
Web 服務器
系統功能
CPU 具有廣泛的系統功能特性，諸如：診斷、參數賦值、報警、定時和測量等。

西門子S7-300PLC 銷售訂貨型號大全：

電源模板
6ES7 307-1BA01-0AA0
6ES7 307-1EA01-0AA0
6ES7 307-1KA02-0AA0
CPU
6ES7 312-1AE13-0AB0
6ES7 312-1AE14-0AB0
6ES7 312-5BE03-0AB0
6ES7 313-5BF03-0AB0
6ES7 313-6BF03-0AB0
6ES7 313-6CF03-0AB0
6ES7 313-6CF03-0AM0
6ES7 314-1AG13-0AB0
6ES7 314-1AG14-0AB0
6ES7 314-6BG03-0AB0
6ES7 314-6CG03-0AB0
6ES7 314-6CG03-9AM0
6ES7 315-2AG10-0AB0
6ES7 315-2AH14-0AB0
6ES7 315-2EH13-0AB0
6ES7 317-2AJ10-0AB0
6ES7 317-2EK13-0AB0
6ES7 318-3EL00-0AB0
內存卡
6ES7 953-8LF20-0AA0
6ES7 953-8LG11-0AA0
6ES7 953-8LJ20-0AA0
6ES7 953-8LL20-0AA0
6ES7 953-8LM20-0AA0
6ES7 953-8LP20-0AA0
開關量模板
6ES7 321-1BH02-0AA0
6ES7 321-1BH02-9AJ0
6ES7 321-1BH10-0AA0
6ES7 321-1BH50-0AA0
6ES7 321-1BH50-9AJ0
6ES7 321-1BL00-0AA0
6ES7 321-1BL00-9AM0
6ES7 321-7BH01-0AB0
6ES7 321-1EL00-0AA0
6ES7 321-1FF01-0AA0
6ES7 321-1FF10-0AA0
6ES7 321-1FH00-0AA0
6ES7 321-1FH00-9AJ0
6ES7 321-1CH00-0AA0
6ES7 321-1CH20-0AA0
6ES7 322-1BH01-0AA0
6ES7 322-1BH01-9AJ0
6ES7 322-1BH10-0AA0
6ES7 322-1CF00-0AA0
6ES7 322-8BF00-0AB0
6ES7 322-5GH00-0AB0
6ES7 322-1BL00-0AA0
6ES7 322-1BL00-9AM0
6ES7 322-1FL00-0AA0
6ES7 322-1BF01-0AA0
6ES7 322-1FF01-0AA0
6ES7 322-5FF00-0AB0
6ES7 322-1HF01-0AA0
6ES7 322-1HF01-9AJ0
6ES7 322-1HF10-0AA0
6ES7 322-1HH01-0AA0
6ES7 322-1HH01-9AJ0
6ES7 322-5HF00-0AB0
6ES7 322-1FH00-0AA0
6ES7 323-1BH01-0AA0
6ES7 323-1BL00-0AA0
6ES7 323-1BL00-9AM0
模擬量模板
6ES7 331-7KF02-0AB0
6ES7 331-7KF02-9AJ0
6ES7 331-7KB02-0AB0
6ES7 331-7KB02-9AJ0
6ES7 331-7NF00-0AB0
6ES7 331-7NF00-9AM0
6ES7 331-7NF10-0AB0
6ES7 331-7HF01-0AB0
6ES7 331-1KF02-0AB0
6ES7 331-1KF02-9AM0
6ES7 331-7PF01-0AB0
6ES7 331-7PF01-9AM0
6ES7 331-7PF11-0AB0
6ES7 331-7PF11-9AM0
6ES7 332-5HD01-0AB0
6ES7 332-5HD01-9AJ0
6ES7 332-5HB01-0AB0
6ES7 332-5HB01-9AJ0
6ES7 332-5HF00-0AB0
6ES7 332-5HF00-9AM0
6ES7 332-7ND02-0AB0
6ES7 334-0KE00-0AB0
6ES7 334-0CE01-0AA0
附件
6ES7 365-0BA01-0AA0
6ES7 360-3AA01-0AA0
6ES7 361-3CA01-0AA0
6ES7 368-3BB01-0AA0
6ES7 368-3BC51-0AA0
6ES7 368-3BF01-0AA0
6ES7 368-3CB01-0AA0
6ES7 390-1AE80-0AA0
6ES7 390-1AF30-0AA0
6ES7 390-1AJ30-0AA0
6ES7 390-1BC00-0AA0
6ES7 392-1AJ00-0AA0
6ES7 392-1AM00-0AA0
功能模板
6ES7 350-1AH03-0AE0
6ES7 350-2AH01-0AE0
6ES7 351-1AH01-0AE0
6ES7 352-1AH02-0AE0
6ES7 355-0VH10-0AE0
6ES7 355-1VH10-0AE0
6ES7 355-2CH00-0AE0
6ES7 355-2SH00-0AE0
6ES7 338-4BC01-0AB0
6ES7 352-5AH00-0AE0
通訊模板
6ES7 340-1AH02-0AE0
6ES7 340-1BH02-0AE0
6ES7 340-1CH02-0AE0
6ES7 341-1AH01-0AE0
6ES7 341-1BH01-0AE0
6ES7 341-1CH02-0AE0
6ES7 870-1AA01-0YA0
6ES7 870-1AB01-0YA0
6ES7 902-1AB00-0AA0
6ES7 902-1AC00-0AA0
6ES7 902-1AD00-0AA0
6ES7 902-2AB00-0AA0
6ES7 902-2AC00-0AA0
6ES7 902-2AG00-0AA0
6ES7 902-3AB00-0AA0
6ES7 902-3AC00-0AA0
6ES7 902-3AG00-0AA0
6GK7 342-5DA02-0XE0
6GK7 342-5DF00-0XE0
6GK7 343-5FA01-0XE0
6GK7 343-1EX30-0XE0
6GK7 343-1EX21-0XE0
6GK7 343-1CX10-0XE0
6GK7 343-1GX30-0XE0

Technical Specifications
