西門子IM360接口模塊

西門子IM360、IM361、IM365 接口模塊

銷售訂貨號：

6ES7360-3AA01-0AA0
SIMATIC S7-300,中心架上的接口模塊IM 360 用于連接MAX.3擴展架,帶有 K-BUS

6ES7361-3CA01-0AA0
SIMATIC S7-300,接口 模塊IM 361 IN 擴展架，用于連接中心架(IM360),24 V DC 電源電壓

6ES7365-0BA01-0AA0
SIMATIC S7-300,接口 模塊IM 365 用于連接擴展架, W/O K-BUS,2 模塊 + 連接電纜 1M

上海啟水自動化科技有限公司（西門子核心分銷商）專業銷售西門子S7-200/300/400/1200/1500PLC，ET200分布式I/O:ET200S、ET200M、ET200SP、ET200PRO、3RW系列軟啟動器(3RW30/3RW40/3RW44/3RW31)、3RK系列電機啟動器、數控系統、變頻器(MM420/MM430/MM440/S110/S120/G120/G120C/V10/V20/V60/V80/V90/G130/G150)、人機界面、觸摸屏、伺服、電機、西門子通訊電纜、現場總線、DP接頭、工控機，西門子低壓電器，儀器儀表等，并可提供西門子維修服務，歡迎來電垂詢。

聯系人 ：卜社幫（ 銷售經理 ）24小時服務熱線 ：18202105796

電話（ Tel ）： 021-60641323 傳真（Fax）：021-57872917

工作QQ: 2880583563

地址（ Add ）：上海市松江區弘翔路58弄195號

產品功能：

用于連接多層 SIMATIC S7-300配置中的機架
IM 365： 用于中央控制器，最多 1 個擴展單元。
擴展單元中的模塊使用有限制(例如，沒有 CP 或 FM)
IM 360/IM 361： 用于中央控制器，最多 3 個擴展單元。
在擴展單元中,沒有模塊的選擇限制

IM 360/IM 361 和 IM 365 允許多層配置 S7-300 自動化系統（CPU 313C,314 以上），由中央控制器和最多 3 個擴展單元機架組成。

各個機架通過接口模塊互相連接。

IM 365：
中央控制器和一個帶最多8個模塊擴展機架；距離： 1 m
IM 360/IM 361：
中央控制器和三個擴展機架，每個機架最多8個模塊；相鄰兩個機架間的距離： 4 cm 至 10 m

通用特性
所有接口都具有以下特點：

設計緊湊：
堅固的塑料機殼內包含連接電纜用的接口。
安裝簡單：
接口模塊安裝在DIN導軌上（插槽3）并和其它模塊一樣經過總線連接器連接到I/O模塊。
無故障組態：
接口模塊自組態。 無需地址分配。
狀態和故障 LED。
IM 365
對于一個ER來說，IM 365是最經濟的擴展辦法。 它有以下特點：

有兩個IM 365模塊，其中一個插入CC，另一個插入ER。 通過1m長的固定連接電纜連接。
模塊的使用限制：
ER不接到通信總線（C總線）。 因此C總線節點（例如CP和FM，見配置表）不能插入這個機架。
無單獨電源：
ER上的模塊由CPU電源供電。

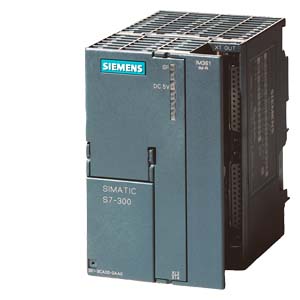

IM 360/IM 361
對于較大型擴展項目，IM 360 和 IM 361 都是理想解決方案。 它們有以下特點：

IM 360 插入到 CC 中；
IM 361 插入到各個 ER 中；
單獨電源；
每個 IM 361 需要一個外部 24VDC 電源。 然后它給擴展機架上的所有模塊供電。 可通過電源連接器連接 PS 307 負載電源。
沒有模塊選擇限制：
所有的 S7-300 模塊都可以使用在 ER 上。

技術參數：
