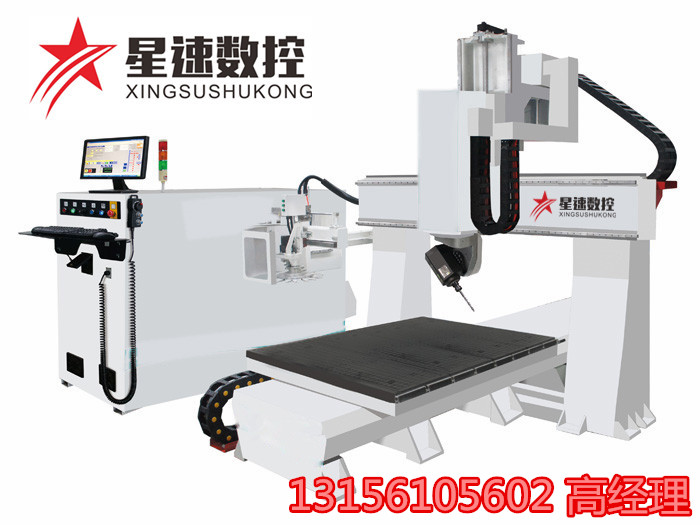

一、技術參數
● 加工尺寸
X：1220mm
Y：2440mm
Z：950mm
● 三軸快速移動速度
X：40000mm/分
Y：40000mm/分
Z：10000mm/分
● 重復定位精度：± 0.02mm
● A軸旋轉度數：±120°
● C軸旋轉度數：± 210°
● 運行指令：G代碼
● 主軸刀頭輸出功率：10KW
● 主軸轉速：24000轉
● 刀柄規格：HSK.F63.ER40
● 工作電源：AC380V/50HZ
二、部件配置
● 雙擺頭：HS655（意大利HSD）
● 控制系統：意大利歐賽（OSAI）
● 三軸斜齒條：德國亞特蘭大斜齒條
模數：3mm
● 電器主件：德國施耐德(SHINEDER)
● 電纜線拖鏈：德國伊格斯(IGS)
● 導軌：臺灣銀泰(PMI）方形導軌（3層LACAS刮屑防塵、5000公里自潤滑免維護）
X1/X2：45mm
Y：45mm
Z：30mm
● 伺服驅動系統：日本安川（YASKAWA）
電機功率：X1/X2（4.4KW)
Y(4.4KW)
Z(2.9KW)
● 減速機（齒輪變速箱）：臺灣APEX 或德國 艾斯樂(ELSELE)
減速比：X1/X2（1:10）
Y（1:10）
Z（1:35）
● 變頻器：臺灣臺達（DELTA）
● 選配軟件：AlphaCAM, Catia, Ug.
● 選配臺面：真空吸附等
三、應用特性
● 應用加工材質：
代木、保麗龍泡沫、石膏、環氧樹脂、聚酯工業塑料及各類碳混化合物
● 應用行業：
汽車、風電、游艇輪船、軌道交通等模具以及大型三維立體產品件加工
● 加工軌跡： 三維曲面銑型
四、 生產工藝：
1、床身變形量熱處理工藝：
粗、精加工前，二次退火消除內應力變形量
2、三軸垂直度：
粗加工：使用龍門刨床加工三軸的齒條、導軌安裝基準面
精加工：使用進口五面銑加工中心，同一定位基點下（一刀活），精銑三軸的齒條、導軌基準面，同時加工定位銷、安裝螺孔
3、精度保證條件： 使用激光干涉儀做三軸精度補償
五、技術支持和服務
1．設備安裝和調試
● 設備到達用戶后，星速工程師開始現場進行設備安裝、調試、培訓
● 用戶準備：安裝機床前，用戶應提前保證卸貨設備、安裝場地和地面基礎、
三相電源、電腦、插排、穩壓器、漏電保護器
2、培訓
*售前免費為客戶進行使用培訓。
*受訓人要具備一定的相關學歷和知識，供貨方將對客戶進行編程、操作、加工
和日常維護方面的培訓，受訓人要固定，認真學習。
*供貨方技術工程師不定期對客戶進行回訪，與客戶進行機器操作、產品加工方
面的技術交流，用戶可以隨時以電話和郵件的形式，咨詢星速任何問題 3、 維修服務
● 保修期內：
1、正確操作和保養機器情況下，免費故障維修、更換零部件（易損件除外）
2、保修期為客戶提供兩次免費維護保養、一次精度補償
3、因客戶不正確操作，維護或自行改造、修理、挪移設備引發的故障；自然災害等不可抗力引起的損壞不在保修范圍內
● 保修期外：終身維修，收取相應服務費和零部件更換成本費
● 一般維修工作上門進行，維修相應時間不超過36小時
