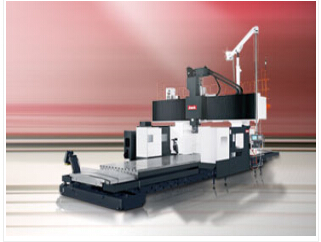

VP-2012 龍門型加工中心機:
| 列印此頁面 | VP-2012 | VP-3012 | SP-2016 |
|---|---|---|---|
| 重要諸元 | |||
| X 軸行程 | 2,000 mm ( 78.7" ) | 3,000 mm ( 118.1" ) | 2,100 mm ( 82.7" ) |
| Y 軸行程 | 1,200 mm ( 47.2" ) | 1,200 mm ( 47.2" ) | 1,600 mm ( 63.0" ) |
| Z 軸行程 | 760 mm ( 30.0" ) | 760 mm ( 30.0" ) | 760 mm ( 30.0" ) |
| 工作臺尺寸 |
2,000 x 1,100 mm ( 78.7" x 43.3" ) |
3,000 x 1,100 mm ( 118.1" x 43.3" ) |
2,310 x 1,500 mm ( 90.9" x 59.0" ) |
| 工作臺最大載重量 | 3,500 kg ( 7,700 lb ) | 4,500 kg ( 9,900 lb ) | 8,000 kg ( 17,600 lb ) |
| 雙柱間距離 | 1,300 mm ( 51.2" ) | 1,300 mm ( 51.2" ) | 1,700 mm ( 66.9" ) |
| 主軸 | |||
|
主軸馬達 ( 連續 / 30分鐘 ) |
11 / 15 kw ( 15 / 20 HP ) ( 標準 ) 22 / 26 kw ( 30 / 35 HP ) ( 選配 ) |
11 / 15 kw ( 15 / 20 HP ) ( 標準 ) 22 / 26 kw ( 30 / 35 HP ) ( 選配 ) |
22 / 26 kw ( 30 / 35 HP ) |
| 主軸轉速 |
10 ~ 6,000 rpm ( 標準 ) 10 ~ 8,000 rpm ( 選配 ) |
10 ~ 6,000 rpm ( 標準 ) 10 ~ 8,000 rpm ( 選配 ) |
10 ~ 6,000 rpm ( 標準 ) 10 ~ 8,000 直結式 ( 選配 ) |
| 主軸內孔規格 |
BT 50( ISO 50 ) / DIN69871 A ( 選配 ) |
BT 50( ISO 50 ) / DIN69871 A ( 選配 ) |
BT 50( ISO 50 ) / DIN69871 A ( 選配 ) |
| 主軸鼻端至工作臺面距離 |
200 ~ 960 mm ( 7.9" ~ 37.8" ) |
200 ~ 960 mm ( 7.9" ~ 37.8" ) |
240 ~ 1,000 mm ( 9.4" ~ 39.4" ) |
| 進給速率 | |||
| X, Y 軸快速進給速率 |
20,000 mm / min. ( 787.4 in / min. ) |
20,000 mm / min. ( 787.4 in / min. ) |
20,000 mm / min. ( 787.4 in / min. ) |
| Z 軸 |
20,000 mm / min. ( 787.4 in / min. ) |
20,000 mm / min. ( 787.4 in / min. ) |
20,000 mm / min. ( 787.4 in / min. ) |
| 切削進給速率 |
1 ~ 10,000 mm / min. ( 0.04 ~ 393.7 in / min. ) |
1 ~ 10,000 mm / min. ( 0.04 ~ 393.7 in / min. ) |
1 ~ 10,000 mm / min. ( 0.04 ~ 393.7 in / min. ) |
| 精度 | |||
| 重現精度 |
± 0.003 mm ( ± 0.0001" ) |
± 0.003 mm ( ± 0.0001" ) |
± 0.003 mm ( ± 0.0001" ) |
| 定位精度 |
± 0.005 / 全長 mm ( ± 0.0002" / 全長 ) |
± 0.005 / 全長 mm ( ± 0.0002" / 全長 ) |
± 0.015 mm ( ± 0.0006" ) ( 全行程 ) |
| 刀庫 | |||
| 刀庫容量 | 30, 40 ( 選配 ) | 30, 40 ( 選配 ) | 32 ( 60, 90, 120 選配 ) |
| 主軸內孔規格 |
BT 50 ( ISO 50 ) / DIN69871 A ( 選配 ) |
BT 50 ( ISO 50 ) / DIN69871 A ( 選配 ) |
BT 50 ( ISO 50 ) / DIN69871 A ( 選配 ) |
| 最大刀具直徑 / 鄰刀空 |
125 / 215 mm ( 4.9" / 8.5" ) |
125 / 215 mm ( 4.9" / 8.5" ) |
127 / 215 mm ( 5.0" / 8.5" ) |
| 最大刀具長度 | 350 mm ( 13.8" ) | 350 mm ( 13.8" ) | 350 mm ( 13.8" ) |
| 最大刀具重量 | 15 kg ( 33 lb ) | 15 kg ( 33 lb ) | 20 kg ( 44.1 lb ) |
| 立 / 臥頭交換時間 | 6 秒 | 6 秒 | 8 秒 |
| 外觀 ( 約 ) | |||
| 長度 | 5,690 mm ( 224" ) | 7,890 mm ( 310" ) | 6,690 mm ( 264" ) |
| 寬度 | 4,010 mm ( 158" ) | 4,010 mm ( 158" ) | 4,700 mm ( 185" ) |
| 高度 | 3,550 mm ( 140" ) | 3,550 mm ( 140" ) | 3,980 mm ( 157" ) |
| 重量 | 14,000 kg ( 30,860 lb ) | 19,000 kg ( 41,800 lb ) | 19,000 kg ( 41,800 lb ) |
| 列印此頁面 | VP-2012 | VP-3012 | SP-2016 |
