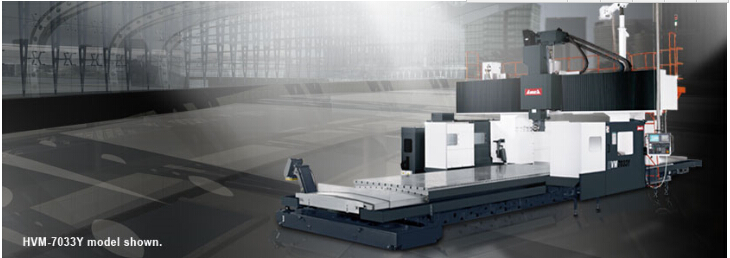

HVM-4032

HVM-5032

HVM-6032

HVM-6033Y

重要諸元

X 軸行程

4,000 mm ( 157.5" )

5,000 mm ( 196.8" )

6,000 mm ( 236.2" )

6,000 mm ( 236.2" )

Y 軸行程

3,900mm ( 153.5" )

3,900mm ( 153.5" )

3,900mm ( 153.5" )

4,500 mm ( 177.2" )

Z 軸行程

1,000 mm ( 39.3" )

1,000 mm ( 39.3" )

1,000 mm ( 39.3" )

1,000 mm ( 39.3" )

工作臺尺寸

4,020 x2,400 mm
( 158.3" x 94.5" )

5,020 x2,400 mm
( 197.6" x 94.5" )

6,020 x2,400 mm
( 237.0" x 94.5" )

6,020 x2,400 mm
( 237.0" x 94.5" )

工作臺最大載重量

15,000 kg
(33,000 lb)

18,000 kg
(39,600 lb)

20,000 kg
(44,000 lb)

20,000 kg
(44,000 lb)

雙柱間距離

3,200 mm ( 126.0" )

3,200 mm ( 126.0" )

3,200 mm ( 126.0" )

3,300 mm ( 129.9" )

主軸

主軸馬達
( 連續 / 30分鐘 )

22 / 26 kw
( 30 / 35 HP )

22 / 26 kw
( 30 / 35 HP )

22 / 26 kw
( 30 / 35 HP )

22 / 26 kw
( 30 / 35 HP )

主軸轉速

10 ~ 4,000 rpm
( 立式 )
20 ~ 2,400 rpm
( 臥式 )

10 ~ 4,000 rpm
( 立式 )
20 ~ 2,400 rpm
( 臥式 )

10 ~ 4,000 rpm
( 立式 )
20 ~ 2,400 rpm
( 臥式 )

10 ~ 4,000 rpm
( 立式 )
20 ~ 2,400 rpm
( 臥式 )

主軸內孔規格

BT 50 ( 7 / 24 )

BT 50 ( 7 / 24 )

BT 50 ( 7 / 24 )

BT 50 ( 7 / 24 )

主軸鼻端至工作臺面距離

200 ~1,200 mm
( 7.9" ~ 47.2" )
( 標準 )
400 ~1,400 mm
( 15.7" ~ 55.1" )
( 選配 )

200 ~1,200 mm
( 7.9" ~ 47.2" )
( 標準 )
400 ~1,400 mm
( 15.7" ~ 55.1" )
( 選配 )

200 ~1,200 mm
( 7.9" ~ 47.2" )
( 標準 )
400 ~1,400 mm
( 15.7" ~ 55.1" )
( 選配 )

200 ~1,200 mm
( 7.9" ~ 47.2" )
( 標準 )
400 ~1,400 mm
( 15.7" ~ 55.1" )
( 選配 )

進給速率

X 軸快速進給速率

15,000 mm / min.
(590.6 in/ min. )

10,000 mm / min.
(393.7 in/ min. )

10,000 mm / min.
(393.7 in/ min. )

10,000 mm / min.
(393.7 in/ min. )

Y, Z 軸快速進給速率

12,000 /10,000
mm / min.
( 472.4 /393.7
in / min. )

12,000 /10,000
mm / min.
( 472.4 /393.7
in / min. )

12,000 /10,000
mm / min.
( 472.4 /393.7
in / min. )

10,000 /10,000
mm / min.
( 393.7 /393.7
in / min. )

切削進給速率

1 ~10,000
mm / min.
( 0.04 ~393.7
in / min. )

1 ~8,000
mm / min.
( 0.04 ~315.0
in / min. )

1 ~5,000
mm / min.
( 0.04 ~196.9
in / min. )

1 ~5,000
mm / min.
( 0.04 ~196.9
in / min. )

精度

重現精度
( JIS6338 )

±0.003 mm
( ± 0.0001" )

±0.003 mm
( ± 0.0001" )

±0.003 mm
( ± 0.0001" )

±0.003 mm
( ± 0.0001" )

定位精度
( JIS6338 )

± 0.015 / 全長 mm
( ± 0.0006" / 全長 )

± 0.015 / 全長 mm
( ± 0.0006" / 全長 )

± 0.015 / 全長 mm
( ± 0.0006" / 全長 )

± 0.015 / 全長 mm
( ± 0.0006" / 全長 )

刀庫

刀庫容量

60 支刀
( 90, 120 選配 )

60 支刀
( 90, 120 選配 )

60 支刀
( 90, 120 選配 )

60 支刀
( 90, 120 選配 )

最大刀具直徑
( 滿刀 / 鄰刀空 )

127 /240 mm
( 5.0" / 9.4" )

127 /240 mm
( 5.0" / 9.4" )

127 /240 mm
( 5.0" / 9.4" )

127 /240 mm
( 5.0" / 9.4" )

最大刀具長度

400 mm ( 15.7" )

400 mm ( 15.7" )

400 mm ( 15.7" )

400 mm ( 15.7" )

最大刀具重量

25 kg (55 lb)

25 kg (55 lb)

25 kg (55 lb)

25 kg (55 lb)

立 / 臥頭交換時間

100 秒

100 秒

100 秒

100 秒

外觀 ( 約 )

長度

10,480 mm ( 413" )

12,775 mm ( 503" )

14,875 mm ( 585" )

14,875 mm ( 585" )

寬度

7,475 mm ( 294" )

7,475 mm ( 294" )

7,475 mm ( 294" )

8,150 mm ( 321" )

高度

5,600 mm ( 220" )

5,600 mm ( 220" )

5,600 mm ( 220" )

5,600 mm ( 220" )

重量

54,000 kg
(118,800 lb)

56,000 kg
(123,200 lb)

58,000 kg
(127,600 lb)

59,000 kg
(129,800 lb)
