【ISGD型低轉速立式管道泵】結構說明：
1、泵與電機同端蓋，軸向尺寸縮短，結構簡單；
2、泵體上設有取壓孔和放水孔；
3、泵體上設有排氣閥，工作前能排放泵內空氣。
4、泵體底部設有安裝底板和螺栓孔，保證整體機組安裝穩固。
【ISGD型低轉速立式管道泵】結構圖：
|
|
1 |
取壓塞 |
|
2 |
排氣閥 |
|
|
3 |
葉輪 |
|
|
4 |
機械密封 |
|
|
5 |
擋水圈 |
|
|
6 |
電機 |
|
|
7 |
軸 |
|
|
8 |
聯體座 |
|
|
9 |
葉輪螺母 |
|
|
10 |
泵體 |
|
|
11 |
放水閥 |
【ISGD型低轉速立式管道泵】性能參數：
|
型號 |
口徑 |
流量 |
揚程 |
效率 |
轉速 |
電機功率 |
必需汽蝕余量 |
重量 |
|
|
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
|
|
40-100 |
40 |
2.2 |
0.61 |
3.3 |
48 |
1400 |
0.12 |
2.5 |
17 |
|
40-125 |
40 |
2.2 |
0.61 |
5.5 |
40 |
1400 |
0.18 |
2.5 |
19 |
|
40-125A |
40 |
2.0 |
0.56 |
4.4 |
39 |
1400 |
0.12 |
2.5 |
19 |
|
40-160 |
40 |
2.2 |
0.61 |
8.5 |
36 |
1400 |
0.25 |
2.5 |
24 |
|
40-160A |
40 |
2.0 |
0.56 |
6.8 |
35 |
1400 |
0.18 |
2.5 |
22 |
|
40-200 |
40 |
2.2 |
0.61 |
13 |
31 |
1450 |
0.55 |
2.5 |
38 |
|
40-200A |
40 |
2.0 |
0.56 |
10.4 |
30 |
1400 |
0.37 |
2.5 |
30 |
|
40-250 |
40 |
2.2 |
0.61 |
20.5 |
25 |
1450 |
1.1 |
2.5 |
52 |
|
40-250A |
40 |
2.0 |
0.56 |
16.4 |
25 |
1450 |
0.75 |
2.5 |
47 |
|
40-250B |
40 |
1.6 |
0.44 |
13.2 |
24 |
1450 |
0.55 |
2.5 |
46 |
|
型號 |
口徑 |
流量 |
揚程 |
效率 |
轉速 |
電機功率 |
必需汽蝕余量 |
重量 |
|
|
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
|
|
40-100(I) |
40 |
3.8 |
1.06 |
3.4 |
54 |
1400 |
0.12 |
2.5 |
17 |
|
40-125(I) |
40 |
3.8 |
1.06 |
5.4 |
54 |
1400 |
0.25 |
2.5 |
29 |
|
40-125(I)A |
40 |
3.4 |
0.94 |
4.3 |
52 |
1400 |
0.18 |
2.0 |
24 |
|
40-160(I) |
40 |
3.8 |
1.06 |
8.5 |
47 |
1450 |
0.55 |
2.5 |
43 |
|
40-160(I)A |
40 |
3.0 |
0.83 |
5.6 |
45 |
1400 |
0.25 |
2.5 |
30 |
|
40-200(I) |
40 |
3.8 |
1.06 |
13.1 |
40 |
1450 |
0.75 |
2.5 |
45 |
|
40-200(I)A |
40 |
3.3 |
0.92 |
10 |
39 |
1450 |
0.55 |
2.5 |
44 |
|
40-250(I) |
40 |
3.8 |
1.06 |
20.5 |
32 |
1450 |
1.5 |
2.5 |
54 |
|
40-250(I)A |
40 |
3.4 |
0.94 |
16.4 |
32 |
1450 |
1.1 |
2.5 |
49 |
|
40-250(I)B |
40 |
3.1 |
0.86 |
13.2 |
30 |
1450 |
0.75 |
2.5 |
42 |

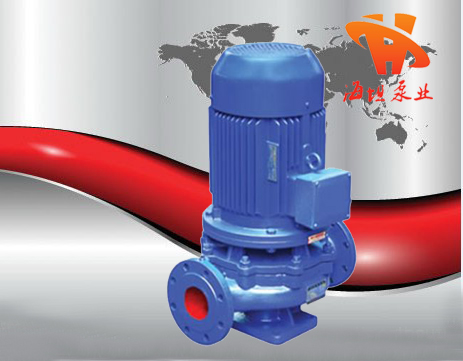

【ISGD型低轉速立式管道泵】產品:
【ISGD型低轉速立式管道泵】產品簡介：
ISGD型低轉速立式管道泵系在ISG型離心泵基礎上參照IS型離心泵之性能參數，根據管道式離心泵的獨特結構組合設計而成，嚴格按照國際表準IS02858進行設計制造。ISGD型低轉速立式管道泵采用國內水泵專家提供的最先進水力模型，高效節能，性能可靠，符合JB/T5305 8-93標準要求。
【ISGD型低轉速立式管道泵】型號意義：
【ISGD型低轉速立式管道泵】使用條件：
ISGD型低轉速立式管道泵電機0.75KW以上泵系統最高工作壓力為1.6Mpa，即泵吸入口壓力+泵揚程≤1.6Mpa，泵靜壓試驗壓力為2.5Mpa，0.75KW以下泵系統最高工作壓力為0.8Mpa。
訂貨時請注明系統工作壓力，泵系統工作壓力大于1.6Mpa時，應在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。
ISGD型低轉速立式管道泵介質為冷熱水或物理化學性質類似于水的液體,介質溫度不起過120℃
【ISGD型低轉速立式管道泵】產品特點：
ISGD型低轉速立式管道泵是在ISG 型立式離心泵基礎上配用低轉速電機，大幅度降低了運行噪音，成倍延長易損件使用壽命，最適用于空調循環及采暖循環和各種循環系統末端增壓。創新設計的立體式結構使其占地面積和占用空間更少，使用更方便。
【ISGD型低轉速立式管道泵】產品用途：
ISGD型低轉速立式管道泵主要用于空調系統冷凍水，冷卻水循環及末端增壓，城市供熱系統局部或末端增壓循環，城市建筑消防系統局部恒壓及各種空調熱水鍋爐配套。
