1． 產品說明

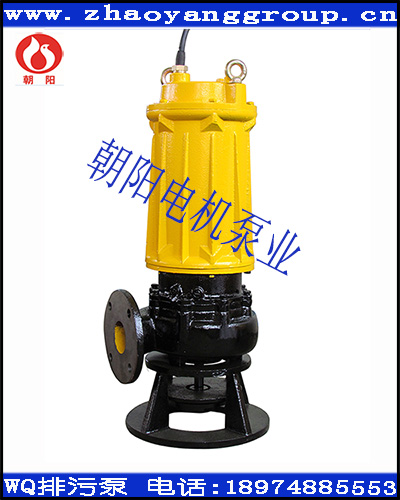

WQ型污水污物潛水電泵是我公司根據市場需要及水泵的實際使用工況，設計開發的兩種全新型潛水電泵。
該泵采用泵電一體，下泵式結構，大通道的葉輪流道設計；造型美觀、設計合理、性能優良、使用維護方便、運行工況寬、經久耐用、安全可靠。QW型泵在WQ泵基礎上，采用外帶冷卻水套，水泵自水冷卻，可以脫水運行.
2． 型號意義
3． 主要用途
WQ型污水污物潛水電泵以其優越的使用運行性能，可廣泛地應用于國民經濟的許多領域。
建筑、工廠、礦山排水
城市污水處理
作業面疏干、排水
礦山水倉清淤
農村灌溉
4． 工作條件
（1）水溫不超過+40℃
（2）水質的PH值在5～9之間
（3）抽送水含有適量固體顆粒和纖維組織的污水
（4）電泵潛水深度在0.5～5米深之間，最深不超過10米
5．安裝方式
（1）固定式安裝：采用自動耦合系統，水泵沿導軌下滑到底座，與出水口自動耦合并密封可靠。
（2）移動式安裝：以支架或底板支承，不固定在基礎上，接上出水軟管即可工作，這種方式主要應用于維修、施工的臨時排水。
二、結構說明
1.泵體葉輪：精心選擇和匹配的泵體和葉輪，使流道通過性能好，效率高，功率曲線平坦，不易過載。葉輪平衡精確，振動小，轉動平穩。
2.電機：專門設計的潛水電機，IP68防護，F級絕緣允許溫升高，而潛水冷卻效果好，實際溫升低，電機絕緣壽命更長。
3.電機冷卻：電機的發熱通過機殼散熱，介質至少淹沒電機定子機殼一半，才能可靠安全運行，帶水套電機允許脫水運行。
4.軸封：電機軸封采用二至三道串聯的機械密封，形成多道可靠防線。一道在泵內介質中，有效地阻止水進入油室，另二道在油室中，防止油進入電機內。
5.油室：油室中充有合適的機械油，安裝有兩道機械密封，油室是防止介質從泵軸進入電機的一道屏障，阻止介質滲透入電機，若第一道機封滲漏時，由油室緩沖介質不能直接進入電機。同時對兩個獨立機封摩擦面潤滑冷卻，使機封工作更可靠，此外還能帶走下軸承的發熱和電機一些熱量。
6.軸承：下部軸承組成電機水泵軸的可靠支承，根據泵工作時產生的徑向、軸向力和脈動載荷的考慮，下部軸承可由一到三套不同軸承類型的軸承組成。確保機組平穩運轉和較長壽命。
7.電纜及其密封：
A、電纜為耐污水的橡套軟電纜、電纜線芯界面按40℃環境溫度及電機滿載功率下長期可靠運行設計，若泵工作時，電機在非滿載功率下或在環境40℃以下運行，使用壽命更長。
B、電纜橡膠套與電機壓蓋間有密封壓緊裝置，防止介質從電纜與電機蓋接口間滲入電機內腔。
C、電纜套與線芯間有橡膠硫化，能有效阻止介質從電纜護套進入電機。
電機外殼：機座、軸承座、機蓋等組成電機外殼，各零件連接配合有可靠的靜密封，每臺都經嚴格的水壓試驗檢查，以確保其水密性。
電泵內安全保護（客戶需要時）：
A、漏水探頭：安裝于油室內，當滲漏介質到油室內，達到一定比例時報出報警信號。
B、熱敏元件：安裝在電機定子繞組內，若電機長時超載，電機繞組溫度（或其他原因電機繞組發熱）達到一定值時，發出報警信號。
10.外部控制系統(用戶可自備）：
配套專用電控柜能將泵內的各種信號進行處理，實現控制、保護、聲光報警等功能和單泵、多泵的多種自動化控制。
性能曲線和主要參數：性能曲線上曲線表示泵的推薦適用范圍。當泵的流量介質變化時，須注意使用時軸功率在電機額定功率范圍之內，當發現超載使用時，會發生電機燒毀事故。
