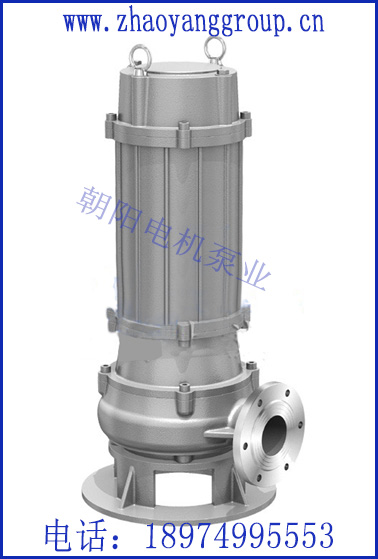

朝陽電機泵業QXN型內裝式潛水泵
一 、產品介紹
QXN型內裝式潛水電泵，是朝陽電機泵業設計的新一代產品，采用內裝結構，即在電機外殼加一冷卻水套，將工作介質引入其中，強迫冷卻電機，冷卻效果極佳，故電機可長時間暴露在水面脫水運行，該產品結構緊湊，外形美觀，質量可靠，是新老客戶值得信賴的產品。
二、型號說明
例：QXN15-60/2-5.5
QXN: 內裝式潛水電泵
1 5： 額定流量（m3/h）
6 0： 額定揚程
2 : 電泵級數（一級不注）
5.5： 額定功率
三、主要特點
1、結構緊湊、體積小、外形美觀，其立式結構決定安裝占定面積小。
2、采用下吸上排式自冷結構。泵電機可裸露于液體外運行。其冷卻性能卓越，電泵的使用壽命更高。
3、運行平穩、噪聲低、組件同心度高。
4、密封可靠、無泄漏。機械密封動、靜環均采用硬質合金等耐磨材料，確保介質無泄漏。
5、設計合理，性能優良，效率高，經久耐用，安全可靠，便于維修。
6、揚程在70m以上的電泵裝有逆止閥，確保電泵在停機時的安全。
7、建議用戶配備全自動安全保護控制器，對電泵的漏水、漏電、缺相、過載等進行保護，以便確保產品的安全與可靠性。
四、使用場所
QXN型內裝式工程潛水電泵以其優越的使用運行性能，可廣泛地應用于各個領域。
1、水利工程、地下工程、基建工程及其他工程建設作業面水的疏排。
2、工礦、船運方面的水塔給水，生產供排水，井下提水、礦山排水、船舶艙底排水等。
3、雨后排澇、洼地防汛。
4、農業排灌：水田排灌、旱土井灌、園林澆水。
5、噴灌、沖洗、消防等場所。
五、工作條件
1、輸送清水或物理化學性質類似清水的其他液體；
2、介質溫度不超過40℃；
3、電泵潛水深度不超過5m；
4、介質的PH值在6-8范圍內；
5、介質中含固體不溶物體積不超過單位體積0.1%，粒度≤0.2mm。
六、結構說明
QXN型內裝式工程潛水電泵的結構圖見下圖。該類型潛水泵由電機、密封、水泵和電泵外筒四部分組成，水泵與電機同軸直聯。
1、電機部分
電機為一點吧上部，為三相鼠籠感應式干式電機。絕緣等級為B級，4KW及以下電機繞組采用星型接法，4KW以上電機采用三角形接法，無論是星型接法，還是三角形接法，電機都只出三根線與電纜相連接。電機所用電纜為YZW型或性能相當?shù)钠渌吞?hào)。
2、密封部分
密封分為動密封和靜密封兩部分。
動密封位于電機軸伸 出的油室內，油室中充滿5號至10號機械油，以利于動靜磨塊付的潤滑和散熱。該系列電泵的動密封有整體式密封結構、兩個單端面密封后，根據揚程和機型的需要而定，這三種密封結構能夠起到良好的動密封作用。靜密封位于電泵零件止口配合處，采用“O“性耐油橡膠密封環，可以起到很好的靜密封作用。
3、水泵部分
水泵位于電機的下端，為下吸式結構，各種規格的泵均采用離心式，有葉輪、導葉、泵體、泵蓋和進水格柵組成，多級泵增加了葉輪、中間泵體和中間導葉，水從泵蓋下部通過濾網進入泵內，因而更具有排盡表層淺水的能力。
4、電泵外筒部分
電泵外筒位于電機機座的外層，上與頂蓋、下與泵體相聯，兩端止口采用“O”性密封環密封，外筒與機座形成夾層，水從夾層流過，通過頂蓋排出泵外，電機運行產生的熱能由流過夾層的水帶走，因而具有良好的自冷效果，極大地提供了電機的可靠性，延長了電機的使用壽命。因而潛水電泵的電機亦可不需要全部侵入水中使用。
七、裝拆順序
1、電泵的裝配
電機裝配順序：
定子-- 頂蓋-- 出線盒-- 轉子組裝（包括軸承壓裝）-- 下端蓋-- 用套筒將轉子輕輕敲打到位-- 機械密封--擴漲件--油室--試氣壓-- 油室注油--電機外筒。
水泵裝配順序：
單級泵的裝配方法是在已裝好的電機上裝泵體-- 裝導葉-- 裝葉輪-- 止動墊圈--葉輪螺母--泵蓋（底座）-- 濾網-- 接頭--提手。 注意裝配時各止口應涂鈣基黃油。
雙級泵和多級泵的裝配順序與單級泵基本相同，只是多級泵在裝配時每增加一級多裝一個葉輪、一個導葉、一個泵體而已。
2、電泵的拆卸
電泵的拆卸按裝配相反的順序進行。
