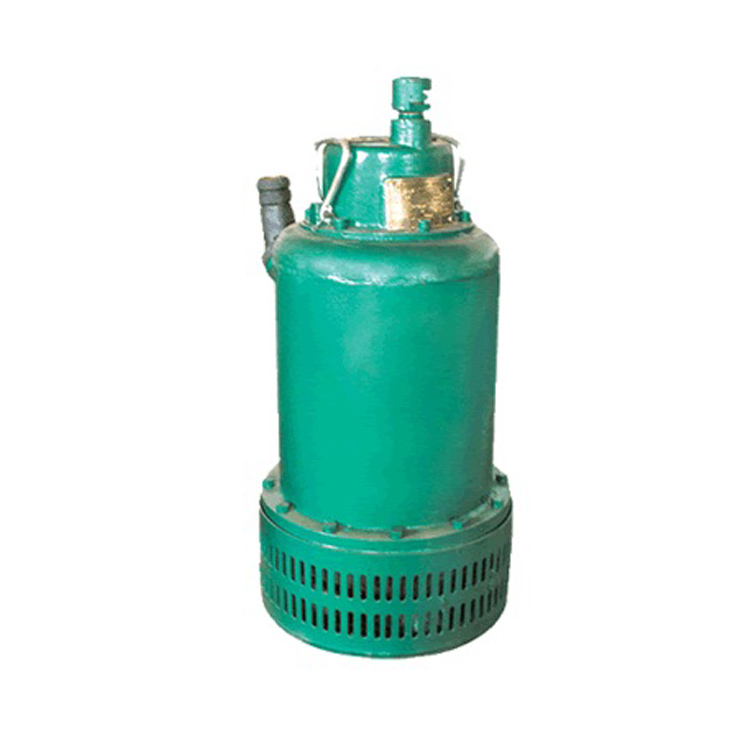

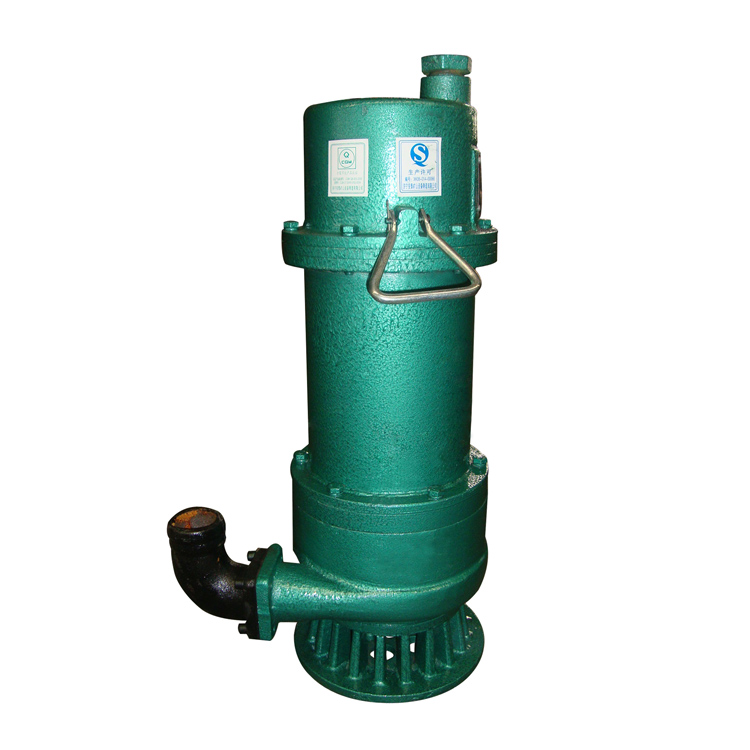

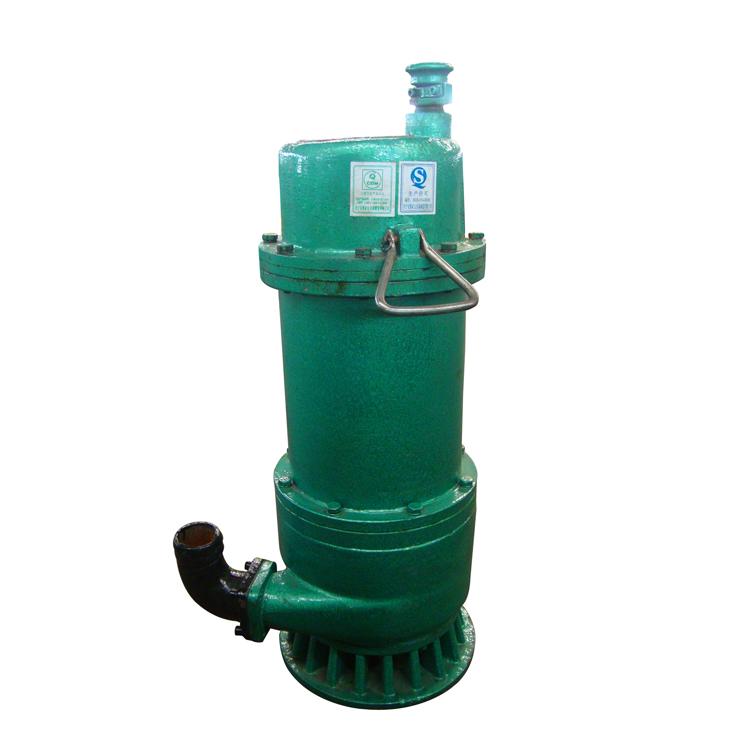

安慶出水口在下面礦用防爆泵

防爆潛水泵

一、概述

 1、使用范圍

本說明書依據GB/T9969—2008《工業產品使用說明書總則》編寫。BQW系列礦用隔爆型潛污水電泵是按照安標字[2010]35號文進行要求及Q/SB 002-2011《煤礦用隔爆型潛污水電泵》標準；GB 3836.1—2010《爆炸性環境，第1部分：設備通用要求》；GB 3836.2—2010《爆炸性環境，由隔爆外殼“d”保護的設備》標準要求設計生產的。它主要用于輸送含懸浮煤粉的煤水。其使用范圍，流量20m3/h~500m3/h，揚程13~600m。其主要特點是電泵體積小，移動方便，便于安裝，使用可靠。

2、型號說明

 BQW10-28-2.2

 B----礦用隔爆型

 QW----無堵塞潛污水電泵

 10----電泵額定流量，單位為立方米每小時（m3/h）

 28----額定揚程，單位為米

 2.2----電動機額定功率，單位為千瓦（kW）

 1、電泵防護型式為GB/T 4942.1—2001規定的“IP×8”。

 2、電泵的防爆標志為“ExdIMb”。

 3、電泵用隔爆型三相異步電動機為充水式。

 4、使用條件：

 電泵在下列條件下使用應能正常運行

 a)潛入水中5m～70m(潛入深度不超過70m);

 b)輸送介質溫度應不超過40℃；

 c)輸送介質PH值在4～10范圍內；

d)含固體顆粒的介質，其體積濃度一般不超過2%；

 e)工作環境溫度0～40℃；

f）介質中固體大粒徑不大于泵流道過流斷面小尺寸的50%；

   二、結構特征與工作原理

   水泵葉輪采用閉式結構，其型式為離心式和混流式。殼體采用徑向式導葉，水泵軸與電機軸采用套筒式聯軸器連接；水泵進水節與電機連接段用螺栓連接，它具有同心度高，使用可靠等特點。

   三、產品說明：

   1）用途

 含有甲烷或煤塵爆炸危險的煤礦井下采掘工作面排水

 煤礦立井、斜井施工排水

 井無水倉井底主排水

 主井井底散煤倉自動排水

 老塘、無人區涌水自動排水

 煤礦井下含有煤塵、泥沙等較小固體顆粒的地下水排放

 清水倉排水

 救災搶險排水

 城市環境系統中污水排放處理
