DT脫硫循環泵使用說明
一 泵的用途及適用范圍
DT脫硫循環泵為軸向吸入、單級、單吸、懸架離心式結構。該泵在水力設計、結構設計以及鑄件所用材料上，綜合應用了國內外同類產品的優點并加以創新。具有高效節能、抗磨耐腐、振動小、噪聲低、運行可靠、使用壽命長、維修方便等特點。泵的綜合性能居國內領先水平。可廣泛用于火電、煉鋁和煉油等行業的脫硫系統輸送石灰石或石膏漿液。漿液中氯離子含量最高可達60000ppm，漿液的PH值允許在4—13之間, 漿液溫度≤60°C，漿液重量濃度Cw最高可達60%
二 泵的結構特征

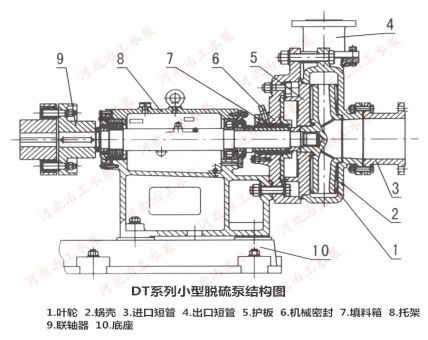

DT脫硫循環泵的泵殼（蝸殼）為單層殼體結構。葉輪與軸采用螺紋連結，軸封采用機械密封。懸架部分采用稀油潤滑型式。過流部件葉輪、蝸殼、后護板、入口短管均采用我冶工水泵廠自行研制的抗磨耐腐高鉻合金材料制造（A49）。其詳細結構見下圖。
三 部分DT脫硫循環泵性能參數表
|
泵型號 |
轉速 n |
流量 Q |
揚程 H |
軸功率 Pa |
效率η |
必需汽蝕余量 (NPSH)r |
配套電機 |
|
|
型號 |
功率/電壓 |
|||||||
|
r/min |
m3/h |
m |
Kw |
% |
m |
|
Kw/V |
|
|
595 |
5915 7250 9230 10800 |
31.3 29.2 28.8 26.5 |
632.6 653.7 815.2 926.8 |
79.7 88.2 88.8 84.1 |
10.1 |
YKK6301-10 YKK6302-10 YKK6303-10 YKK710-10 |
800/6000 900/6000 1120/6000 1250/6000 |
|
|
496 |
4931 6044 7694 9003 |
21.8 20.3 20.0 18.4 |
367.3 378.8 471.9 536.4 |
79.7 88.2 88.8 84.1 |
7.7 |
YKK5604-12 YKK5604-12 YKK6302-12 YKK6303-12 |
500/6000 500/6000 630/6000 710/6000 |
|
|
800DT-A90 |
595 |
6104 8527 9170 10690 |
27.8 24.2 22.6 17.3 |
601.7 641.5 640.6 628.8 |
76.8 87.6 88.1 80.1 |
5.6 |
YKK6301-10 YKK6301-10 YKK6301-10 YKK6301-10 |
800/6000 800/6000 800/6000 800/6000 |
|
496 |
5088 7108 7644 8911 |
19.3 16.8 15.7 12.0 |
348.2 371.2 371.0 363.6 |
76.8 87.6 88.1 80.1 |
4.3 |
YKK5603-12 YKK5604-12 YKK5604-12 YKK5603-12 |
450/6000 500/6000 500/6000 450/6000 |
|
|
700DT-A85 |
595 |
5152 6624 7360 8317 |
20.3 23.3 25.0 19.1 |
359.5 485.7 569.2 536.5 |
79.2 86.5 88.0 80.6 |
6.5 |
YKK5601-10 YKK6301-10 YKK5604-10 |
500/6000 630/6000 800/6000 710/6000 |
|
496 |
4295 5522 6135 6933 |
14.1 16.2 17.4 13.3 |
208.2 281.5 330.2 311.4 |
79.2 86.5 88.0 80.6 |
5.0 |
YKK5601-10 YKK5603-10 YKK6301-10 YKK5604-10 |
500/6000 630/6000 800/6000 710/6000 |
|
|
596 |
3989 5016 5916 6953 |
30.3 27.6 24.7 19.4 |
414.6 441.5 454.8 450.7 |
79.4 85.4 87.5 81.5 |
7.9 |
YKK5602-10 YKK5602-10 YKK5602-10 YKK5602-10 |
560/6000 560/6000 560/6000 560/6000 |
|
|
496 |
3319 4175 4923 5786 |
21.0 19.1 17.1 13.4 |
239.1 254.3 262.0 259.1 |
79.4 85.4 87.5 81.5 |
6.0 |
YKK5004-12 YKK5004-12 YKK5601-12 YKK5601-12 |
315/6000 315/6000 355/6000 355/6000 |
|
|
700DT-A80 |
594 |
3760 4757 5293 5974 |
26.6 23.2 21.7 18.4 |
328.6 348.7 355.4 355.1 |
82.9 86.2 88.0 84.3 |
7.0 |
YKK5004-10 YKK5004-10 YKK5004-10 YKK5004-10 |
450/6000 450/6000 450/6000 450/6000 |
|
泵型號 |
轉速 n |
流量 Q |
揚程 H |
軸功率 Pa |
效率η |
必需汽蝕 余量 (NPSH)r |
配套電機 |
|
|
型號 |
功率/電壓 |
|||||||
|
r/min |
m3/h |
m |
Kw |
% |
m |
|
Kw/V |
|
|
700DT-A80 |
496 |
3139 3972 4420 4988 |
18.6 16.2 15.1 12.9 |
191.8 203.3 206.5 207.9 |
82.9 86.2 88.0 84.3 |
5.4 |
YKK5002-12 YKK5002-12 YKK5003-12 YKK5003-12 |
250/6000 250/6000 280/6000 280/6000 |
|
700DT-F78 |
4693 6042 7221 8111 |
21.0 18.5 14.9 12.3 |
333.8 353.1 347.6 332.5 |
80.4 86.2 84.3 81.7 |
9.6 |
YKK5004-10 YKK5004-10 YKK5004-10 YKK5004-10 |
450/6000 450/6000 450/6000 450/6000 |
|
|
496 |
3919 5045 6030 6773 |
14.7 12.9 10.4 8.5 |
195.1 205.6 202.6 191.9 |
80.4 86.2 84.3 81.7 |
7.3 |
YKK5002-12 YKK5003-12 YKK5002-12 YKK5002-12 |
250/6000 280/6000 250/6000 250/6000 |
|
|
600DT-A82 |
595 |
3300 4700 5300 5600 |
27.8 24.7 21.7 20.4 |
343.2 358.0 362.9 368.2 |
72.8 88.3 86.3 84.5 |
4.0 |
YKK5601-10 YKK5601-10 YKK5601-10 YKK5601-10 |
500/6000 500/6000 500/6000 500/6000 |
|
490 |
2718 3871 4365 4612 |
18.9 16.8 14.7 13.8 |
192.2 200.6 202.5 205.1 |
72.8 88.3 86.3 84.5 |
3.0 |
YKK5003-12 YKK5003-12 YKK5003-12 YKK5003-12 |
280/6000 280/6000 280/6000 280/6000 |
|
|
591 |
2040 3400 4080 |
26.8 24.4 22.0 |
204.5 266.7 305.2 |
72.8 84.7 80.1 |
4.1 |
Y450-10 Y450-10 Y500-10 |
250/6000 355/6000 400/6000 |
|
|
493 |
1702 2836 3403 |
18.6 17.0 15.3 |
118.4 155.0 177.0 |
72.8 84.7 80.1 |
3.1 |
Y450-12 Y450-12 Y450-12 |
220/6000 220/6000 220/6000 |
|
|
350DT-A78 |
740 |
1332 2431 2865 |
51.1 44.5 39.6 |
289.6 377.7 408.7 |
64.0 78.0 75.6 |
6.5 |
Y450-8 Y500-8 Y500-8 |
355/6000 500/6000 500/6000 |
|
590 |
1062 1938 2284 |
32.5 28.3 25.2 |
146.9 191.5 207.3 |
64.0 78.0 75.6 |
3.5 |
Y450-10 Y450-10 Y450-10 |
185/6000 250/6000 280/6000 |
|
|
989 |
1170 1779 2403 |
53.1 47.1 36.1 |
235.6 281.4 313.3 |
71.8 81.1 75.4 |
8.4 |
Y400-6 Y400-6 Y400-6 |
315/6000 355/6000 400/6000 |
|
|
742 |
878 1335 1803 |
29.9 26.5 20.3 |
99.6 118.8 132.2 |
71.8 81.8 75.4 |
4.3 |
Y355M1-8 Y355M2-8 Y355M2-8 |
132/380 160/380 160/380 |
|
河北冶工水泵制造有限公司DT脫硫循環泵的規格、安裝、調試、運行及常見故障處理等請咨詢我們的客服人員或者詳見我公司使用說明書。
