廠家供應非金屬織物補償器 矩形補償器

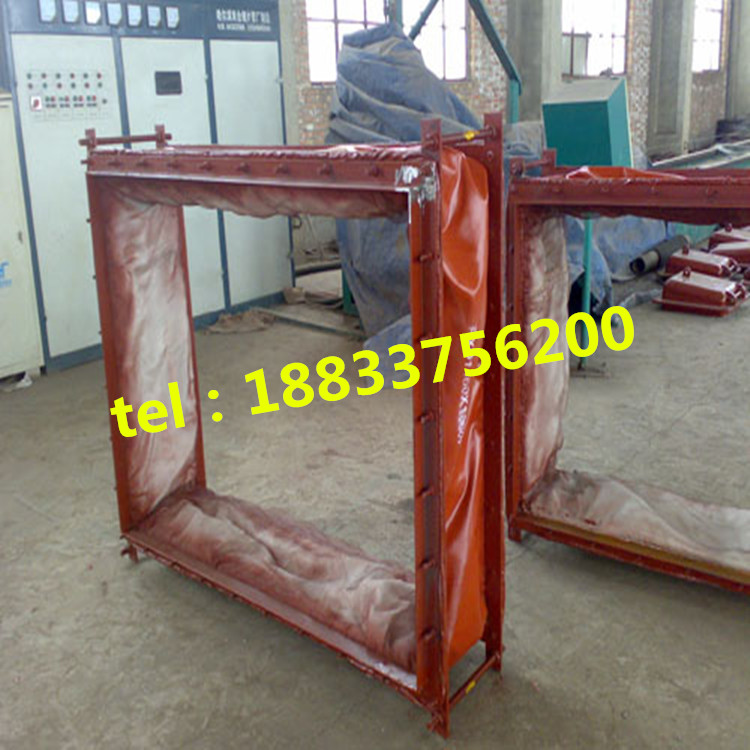

非金屬織物補償器

簡介:

      非金屬織物補償器又稱為非金屬補償器，非金屬膨脹節。其特點是：可多維補償且補償量大；無反推力可簡化設計；具有較強的隔絕震動、吸聲降噪能力；耐高溫、耐腐蝕、密封性能優越；結構合理重量輕，易安裝維修等。

非金屬織物補償器廣泛適用于電廠，水泥廠﹑鋼鐵廠﹑化工廠﹑地鐵等場所的通風﹑熱風循環﹑硫化床﹑氣輪機組﹑收塵﹑煙氣排放等熱工管路系統中。

結構:

      非金屬織物補償器通常包括非金屬蒙皮（圈帶）、金屬結構件（導流筒、壓板等金屬件）、防塵層、隔熱層三大部分，作為非標件根據其具體使用要求設計制造。

1 非金屬蒙皮

非金屬蒙皮是非金屬織物補償器的重要部件，是由性能優良的硅橡膠復合布或氟膠聚四氟乙烯布與無堿玻纖布等多層復合而成，是一種高強耐壓密封復合材料。其作用是吸收管道的膨脹量，防止氣體泄漏和雨水酸性腐蝕液體的滲漏。

2 不銹鋼絲網

不銹鋼絲網是非金屬織物補償器的內襯，阻止流通介質中雜物進入非金屬膨脹節和阻止非金屬膨脹節中絕熱材料的向外散失。

3 保溫棉

保溫棉是兼顧非金屬織物補償器的保溫和氣密性的雙重作用，它是由玻璃纖維布、高硅氧布和各類保溫棉氈等組成，其長度和寬度與外層的蒙皮一致，具有良好的延伸性和抗拉強度。

4 隔熱填料層

隔熱填料層是非金屬織物補償器絕熱的主要保證，它是由多層陶瓷纖維等耐高溫材料組成，其厚度可根據流通介質溫度及耐高溫材料的導熱系數等通過傳熱計算確定。

5 框架

框架是非金屬膨脹節的輪廓支架，保證有足夠的強度和剛度，框架的材料應與介質溫度相適應。一般在400。C以下用Q235-A 600。C以上用不銹鋼或耐熱鋼制成。機架一般有與所連接的煙風道相匹配的法蘭面。

6 導流擋板

      導流擋板是起導流和保護隔熱層的作用。材質應與介質溫度相一致。材料應是抗腐蝕和耐磨的。擋板還應不影響膨脹節的位移。
