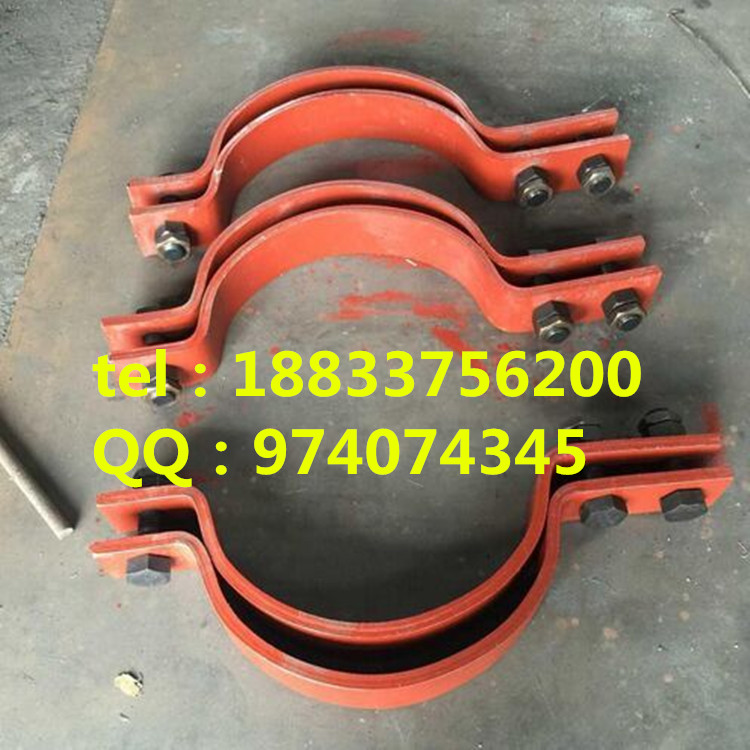

雙螺栓管夾 基準型鑄鐵管用A5-3

管夾應用范圍
   1、輕型系列管夾應用于 6 種尺寸系列的普通機械壓力管子，管子外徑 6-57mm。
  雙聯系列管夾應用于 5 種尺寸系列的機械壓力管子，管子外徑 6-42mm。
  重型系列管夾應用于 8 種尺寸系列的高機械壓力管子，管子外徑 8-273mm。
  2、管夾材料特性
  密度、彎曲強度、沖擊韌性、壓縮強度、彈性模量、拉伸強度、耐溫、顏色
  3、管夾安裝程序
  裝配在焊接板上 裝配前，為更好地確定夾的方向，建議先在固定處做好標記，后焊上焊接，嵌上管夾身的下半部分，放上需固定的管子。再放上另一半管夾身和蓋板，用螺釘擰緊。 切忌直接焊接已裝好管夾的底板。
  裝地導軌上 ，導軌可焊在基礎上，或用螺釘固定，隨后將導軌螺母推入軌內，并轉 90 度，將下半個管夾身嵌入螺母，放上需固定的管子，再放上上半個管管夾身和蓋板，用螺釘固定。
  疊起裝配，導軌可焊在基礎上，或用螺釘固定，先裝上下半個管夾身，放上需固定的管子再放上上半個管夾身，用螺釘固定，通過防松蓋板防止它轉動。然后安裝第二個管夾，方法同上。
  彎管的裝配 ，裝配彎管時，應直接在彎管的前部和后部用管夾固定。建議這樣的支承點應為固定位置。
