TD60A可變彈簧支吊架

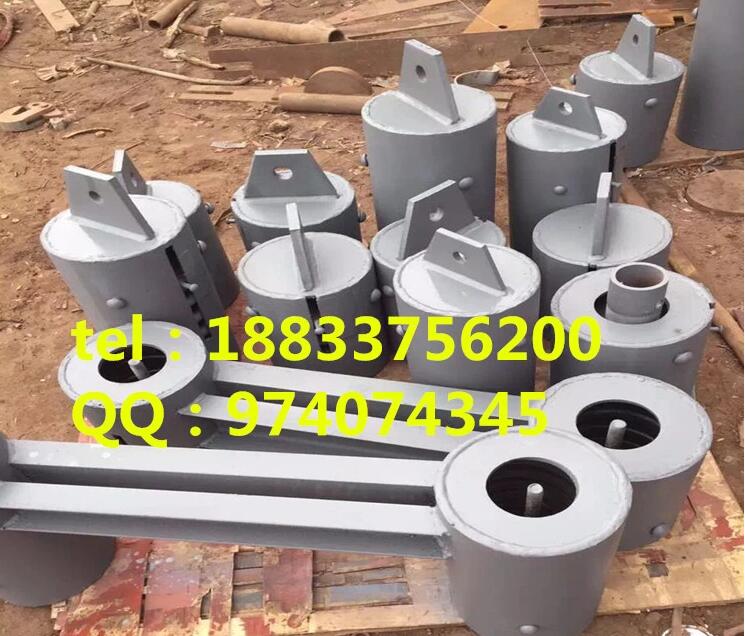

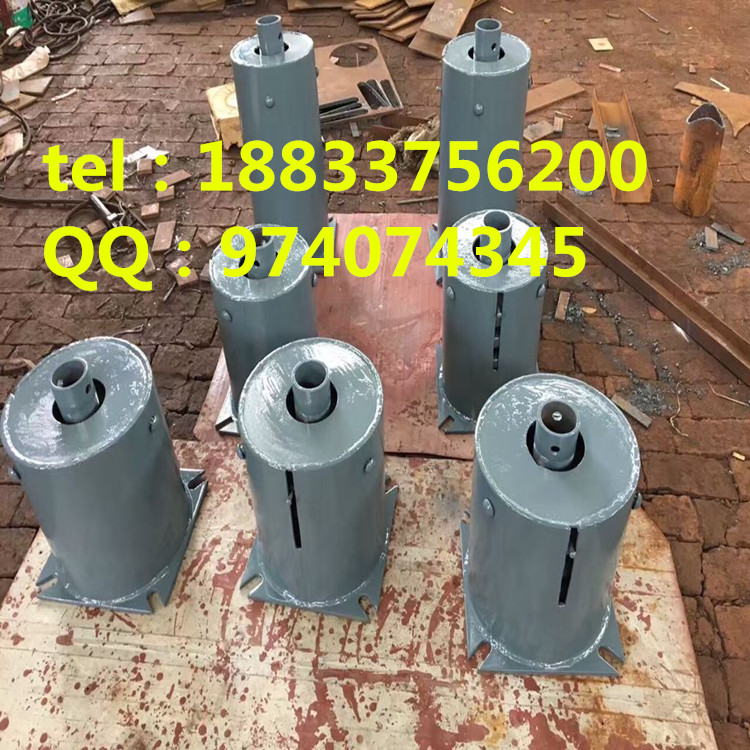

彈簧支吊架結構形式和型號表示方法。滄州齊鑫管道有限公司，彈簧支吊架按安裝方式的不同，分為A型----上螺紋懸吊型；B型----單耳懸吊型；C型----雙耳懸吊型；D型----上調節擱置型；E型----下調節擱置型；F型----支撐擱置型；G型----并聯懸吊型； 安裝與使用：安裝：1.A型 上吊桿一端與根部相連；另一端用螺紋擰入彈簧支吊架頂板螺孔內，并用螺母鎖?；ɑ@螺母下端與管道吊桿上端用螺紋相連，旋轉花籃螺母，將管道吊裝到規定的安裝位置，然后用螺母鎖緊。2.B、C型 彈簧支吊架上端與吊桿或吊板相連，吊桿、吊板另一端生根在鋼梁或樓板上。其他與A型相同。3.D型 　用螺栓將彈簧支吊架固定在鋼梁或樓板上，吊桿穿過吊架本體與管道相連，旋轉頂部螺母，將管道吊裝到規定的安裝位置，然后用螺母鎖緊。4.E型 用螺栓將彈簧支吊架固定在鋼梁或樓板上。其他與A型相同。5.F型 用螺栓將彈簧支吊架底板固定在基礎、鋼梁或樓板上，頂部支撐水平管道或彎道底部。當現場實際支撐高度與設計提供安裝高度有出入時，可轉動荷重柱進行微調。其微調量為Lmax與Lmin之間。彈簧型號VS30F0～9為±6mm、VS30F10～24為±12.5mm，彈簧型號VS60F、VS90F、VS120F、VS150F、VS180F分別為±25mm。6.G型 旋轉花籃螺母，使固定在鋼梁或樓板上的吊桿拉緊，將吊架調整到設計的安裝高度，再用螺母將花籃螺母鎖緊。
