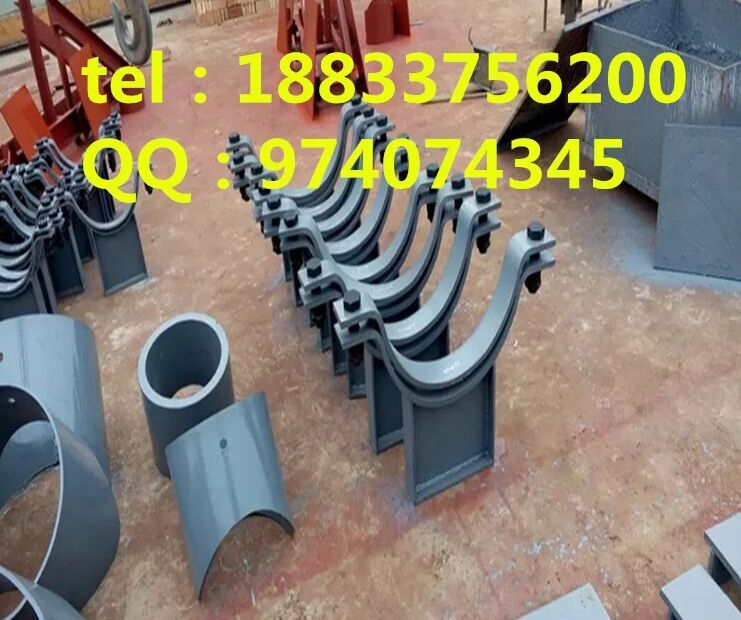

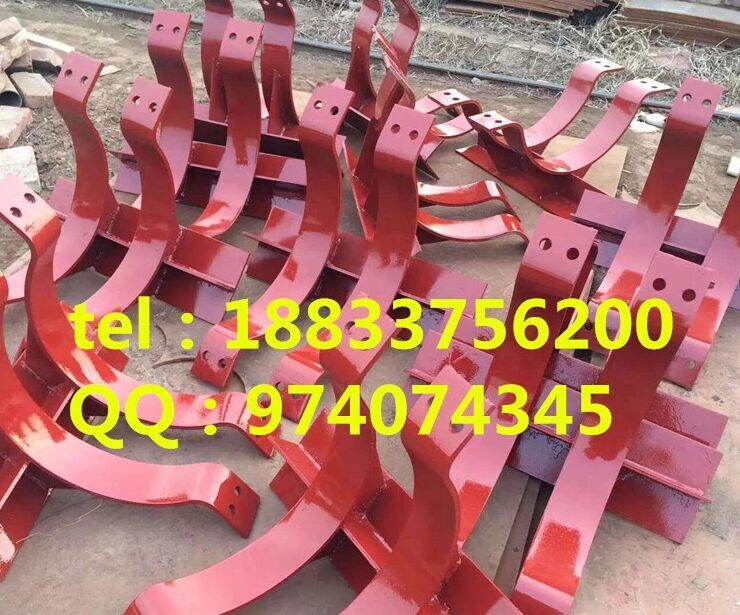

Z14滑動支架 Z15抱箍支架 管夾支座

1.管部中各結構形式均注有適用范圍，選用時應根據管道的介質溫度，支吊要求合理選擇。
2.有些結構形式對不同介質溫度的管道具有通用性，但各種溫度使用的材料不同，允許荷載也各異。因此在開列標號時應特別注意正確標明材料的代號和允許荷載能否滿足設計荷載的要求。
3.當設計荷載大于水平管單吊桿管部的允許荷載時，可采用特重型橫擔（D6B）或采用三孔吊板（L4型)連接。
4.高溫高壓管道如需設置導向支架時，建議盡可能采用限位支架，以免管道承受過大的附加應力。
5.固定支架的六的復原力，如不能完全符合本設計的規定時，必須進行強度驗算后方能選用。
6.管部的吊架，連接件與根部的吊架結構均已考慮了管道水平位移所產生的水平力的影響。但管道水平位移量超過吊桿可偏移部分長度的1/20倍時，可將支吊架偏裝并在工程圖中注明偏裝方向和偏移量。當偏裝仍不能滿足時則應選擇用單向（或雙向）滾動吊板（L9、L10）連接。
當管道外徑出現幾種相近的尺寸時，本設計以其中大的管徑作為標準規格，設計中如管徑與本設計中的規格不同相近時，則選用標準規格。
