- 產品
- 供應
- 公司
- 新聞

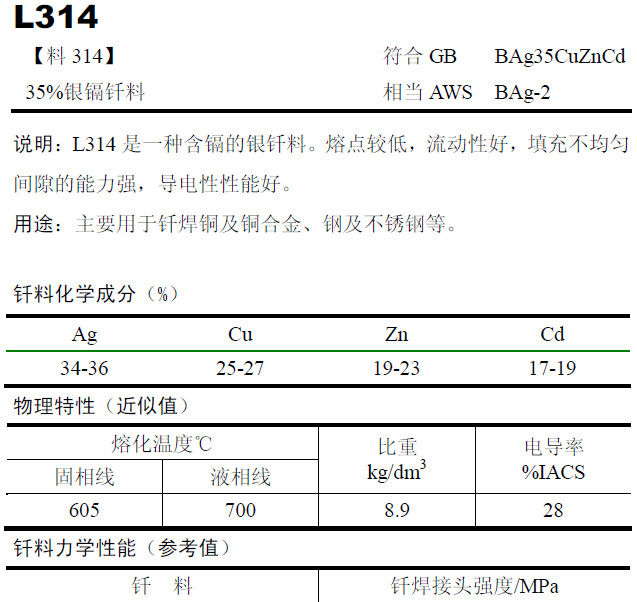

斯米克料314銀焊絲 銀焊片 35%銀釬料
L314 BAg35CuZnCd BAg-2銀焊絲 銀焊片
名稱：料314 35%銀鎘釬料
成份：Ag=34-36%；Cu=25-27%；Zn=19-23%；Cd=17-19%；
用途：料314銀鎘釬料含銀量為35%，熔點為605-700℃，流動性能較好。
用途：常用于釬焊銅及銅合金、鋼及不銹鋼等。
符合:GB BAg35CuZnCd型號：AWS BAg-2

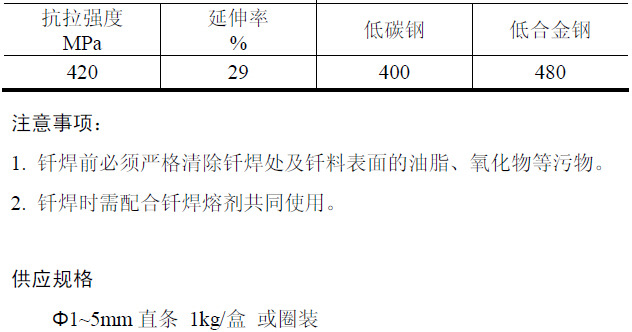

注意：釬焊前必須嚴格清除釬焊處及釬料表面的油脂，氧化物等污物。配合銀焊粉QJ101，QJ102，QJ103或銀焊膏QJ111，QJ112，QJ112A。
規格：1.0mm、長度500mm 1公斤/盒
規格：1.5mm、長度500mm 1公斤/盒
規格：2.0mm、長度500mm 1公斤/盒
規格：2.5mm、長度500mm 1公斤/盒
規格：3.0mm、長度500mm 1公斤/盒
品牌：飛機牌(上海名牌)
廠商：上海斯米克焊材有限公司
銀基釬料 銀焊絲 銀焊條 銀焊片
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
牌號
|
性能簡介
|
|
HAG-2B 含銀2%
|
等同美標AWS BCuP-6、國標BCu91PAg及L209，具有良好的流動性和填充能力，廣泛用于空調、冰箱、機電等行業，銅及銅合金的釬焊。熔點645-790攝氏度。
|
|
HAG-5B 含銀5%
|
等同于美標AWS BCuP-3國標BCu88PAg及L205，有一定塑性，適用不能保持緊密配合的銅及其合金接頭的焊接。熔點645-815攝氏度。
|
|
HAG-15B 含銀15% |
等同于美標AWS BCuP-5國標BCu80AgP及L204，具有接頭塑性好，導電性提高，特別適用間隙不均場合?？赦F焊承受振動載荷的銅及其合金接頭的釬焊。熔點645-800攝氏度。
|
|
牌號
|
性能簡介
|
|
HAG-18BSn 含銀18%
|
是銀、銅、鋅、錫合金，熔化范圍稍高，潤濕性和填充性良好，價格經濟。可焊接銅、銅合金、鋼等材料。熔點770-810攝氏度。
|
|
HAG-25B 含銀25%
|
等同于國標BAg25CuZn及L302，是銀、銅、鋅、合金，具有較好的潤濕性和填充性，但熔點稍高，可焊銅、鋼等材料。熔點700-800攝氏度。
|
|
HAG-25BSn 含銀25%
|
等同于美標AWS BAg-37，是銀、銅、鋅、錫合金，熔點低于HAg-25B,提高了潤濕性和填充性?？珊搞~、鋼等材料。熔點680-780攝氏度。
|
|
HAG-30B 含銀30%
|
等同于美標AWS BAg-20，國標BAg30CuZn ,是銀、銅、鋅合金，熔點稍高，接頭有較好韌性，可釬焊銅、銅合金、鋼等材料。熔點677-766攝氏度。
|
|
HAG-35B 含銀35%
|
等同于美標AWS BAg-35，是銀、銅、鋅合金，中等熔化溫度，接頭有較好韌性，可釬焊銅、銅合金、鋼等材料。熔點621-732攝氏度。
|
|
HAG-35Sn 含銀35%
|
等同于國標BAg34CuZnSn，是銀、銅、鋅、錫合金，中等熔化溫度，有較好的流動性，更適用于鐵素體和非鐵素體鋼的焊接。熔點620-730攝氏度。
|
|
HAG-40B 含銀40%
|
是銀、銅、鋅、合金，具有較好的流動性、滲透性和韌性，熔點677-732攝氏度。
|
|
HAG-40BNi 含銀40%
|
是銀、銅、鋅、鎳合金，等同于美標AWS BAg-4，具有較好的抗蝕性、適用于不銹鋼的焊接和鎳基合金及炭化鎢的焊接，熔點670-780攝氏度。
|
|
HAG-40BSn 含銀40%
|
等同于美標AWS BAg-28，是銀、銅、鋅、錫合金，有很好的流動性，用于鐵素體鋼和非鐵素體鋼的焊接效果尤其理想，熔點650-710攝氏度。
|
|
HAG-45B 含銀45% |
等同于美標AWS BAg-5、國標BAg45CuZn及L303,是銀、銅、鋅、合金，綜合性能好，有優良的韌性和滲透性，常用于機電、食品機械及表面光潔度要求較高零部件的釬焊。熔點663-743攝氏度。
|
|
HAG-45BSn 含銀45%
|
等同于美標AWS BAg-36，是銀、銅、鋅、錫合金，性能同45B但熔化溫度比45B低。熔點645-680攝氏度。
|
|
HAG-50B 含銀50%
|
等同于美標AWS BAg-6、國標BAg50CuZn及L304,是銀、銅、鋅合金，適用于電子、食品機械及承受振動載荷場合下材料的焊接，熔點690-775攝氏度。
|
|
HAG-50BNi 含銀50%
|
等同于美標AWS BAg-24、是銀、銅、鋅、鎳合金，無鎘，最適用于不銹鋼釬焊，提高抗縫隙腐蝕能力。熔點660-707攝氏度。
|
|
HAG-56BSn 含銀56% |
等同于美標AWS BAg-7、國標BAg56CuZnSn及L321是銀、銅、鋅、錫合金，具有熔點低、抗電蝕、滲透性和韌性優良的優點，最適用于不銹鋼釬焊。熔點618-652攝氏度。
|
|
牌號
|
性能及用途
|
|
HAG-20BCd 含銀20%
|
是銀、銅、鋅、鎘合金，熔化范圍適中，潤濕性和填充性好，價格經濟。可焊銅、銅合金、鋼等大都份材料，熔點620-760攝氏度。
|
|
HAG-25BCd 含銀25% |
等同于美標AWS BAg-27、國標BAg25CuZnCd,是銀、銅、鋅、鎘合金，熔點比25B進一步降低、工藝性能進一步提高，可釬焊銅合金、鋼等材料，熔點605-720攝氏度。
|
|
HAG-30BCd 含銀30%
|
等同于美標AWS BAg-2a、國標BAg30CuZnCd,是銀、銅、鋅、鎘合金，熔點較30B更低，流動性更好，可釬焊銅合金、鋼等材料。熔點620-690攝氏度。
|
|
HAG-35BCd 含銀35%
|
等同于美標AWS BAg-2、國標BAg35CuZnCd及L314,是銀、銅、鋅、鎘合金，熔點低、流動性好，可釬焊銅合金、鋼等材料，熔點605-700攝氏度。
|
|
HAG-40BCd 含銀40%
|
等同于國標BAg40CuZnCd及L312,是銀、銅、鋅、鎘、合金，熔點低、焊接工藝性優良，適用于淬火鋼和小薄件零件的釬焊。熔點600-630攝氏度。
|
|
HAG-45BCd 含銀45% |
等同于美標AWS BAg-1，國標BAg45CuZnCd,是銀、銅、鋅、鎘、合金，熔化溫度最窄、流動性好，可快速釬焊銅、銅合金、鋼等材料。熔點605-620攝氏度。
|
|
HAG-50BCd 含銀50% |
等同于美標AWS BAg-1 a，國標BAg50CuZnCd及L313,是銀、銅、鋅、鎘、合金，具有高強度、高延展性、高流動性等優點，釬料能滲透極狹小的縫隙。能釬焊銅、銅合金、合金鋼等大部分金屬。熔點625-635攝氏度。
|
