GL41W-16P,DN80

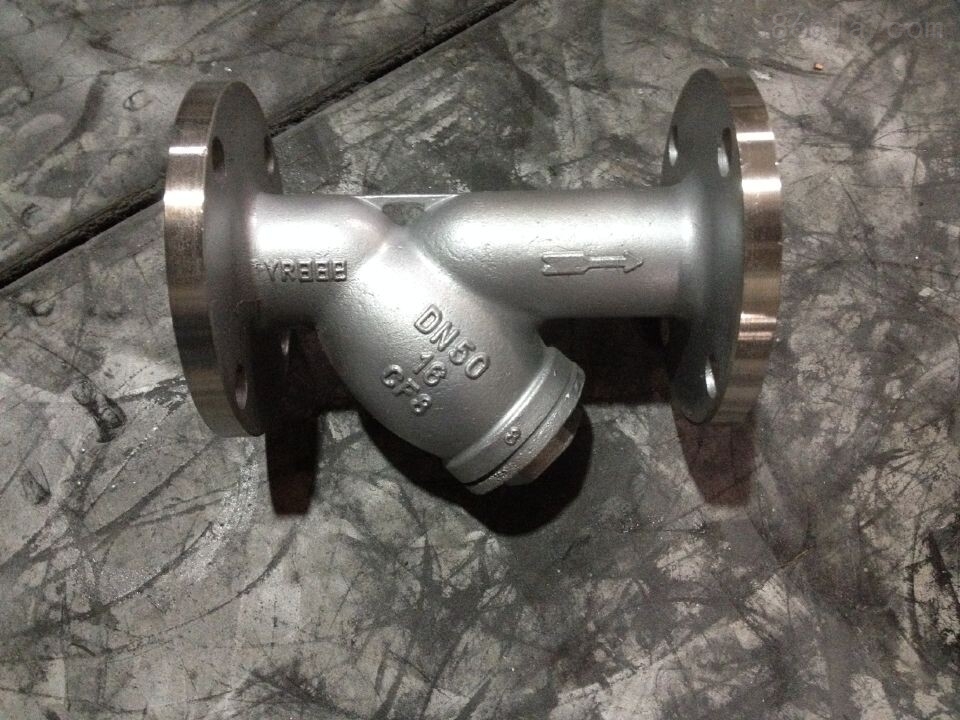

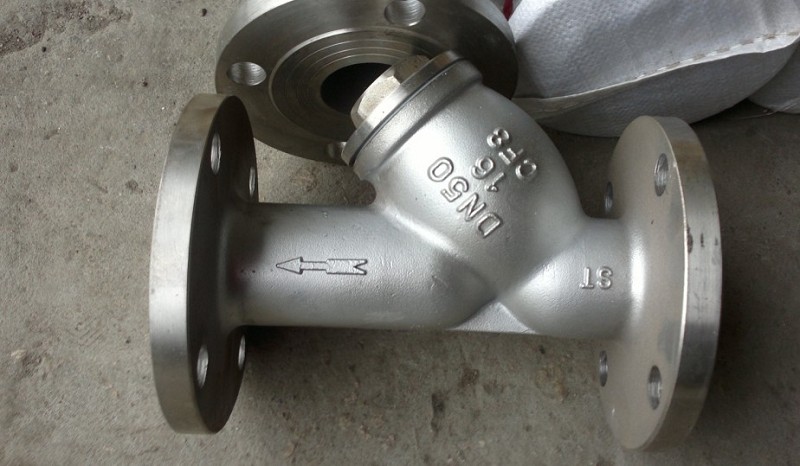

【國標不銹鋼Y型過濾器】基本說明-GL41W-16P

不銹鋼Y型過濾器是除去液體中少量固體顆粒的小型設備，可保護設備的正常工作，當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護極為方便。 1.空氣過濾器 使受到污染的空氣被潔凈到生產、生活所需要的狀態，也就是使空氣達到一定的潔凈度。 2.液體過濾器 使受到污染的液體被潔凈到生產、生活所需要的狀態，也就是使液體達到一定的潔凈度。 3.網絡過濾器 通過設置來阻擋垃圾信息，使出現在電腦屏幕上的信息盡量符合要求。同吸收的原理將不同顏色的光線分離 4.光線過濾器，把一些不需要的光線吸收掉。上面說的應該是網式過濾器，其實過濾器還有很多種，譬如疊片過濾器、砂濾器、碳濾器等等，主要原理都是利用過濾介質的孔徑截留比介質孔徑更小的物質，當然有的過濾介質還具有吸附等特殊效果。大多過濾器反洗也沒有那么麻煩，只要用清水從過濾出水的一端導入逆向反沖洗過濾器中的介質就可以達到很好反洗效果

【國標不銹鋼Y型過濾器】-GL1W-16P產品特點

過濾器選型的一般原則：(GL41W-16P)

1、進出口通徑：

原則上過濾器的進出口通徑不應小于相配套的泵的進口通徑，一般與進口管路口徑一致。

2、公稱壓力：

按照過濾管路可能出現的最高壓力確定過濾器的壓力等級。

3、孔目數的選擇：


主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。各種規格絲網可攔截的粒徑尺寸查下表“濾網規格”。

4、過濾器材質：

過濾器的材質一般選擇與所連接的工藝管道材質相同，對于不同的服役條件可考慮選擇鑄鐵、碳鋼、低合金鋼或不銹鋼材質的過濾器。

5、過濾器阻力損失計算

水用過濾器，在一般計算額定流速下，壓力損失為0.52～1.2kpa


Y型過濾器安裝與維護說明

安裝

安裝過濾器前要認真清洗所有管道的螺紋連接表面，使用管道密封膠或特氟龍帶（聚四氟乙烯）

要適量。末端螺紋不做處理，以避免使密封膠或特氟龍帶進入管路系統。過濾器可以水平安裝或

垂直向下安裝。

警告

安裝1-1/4”（DN32）或更大口徑的承插焊過濾器或所有D系列過濾器時，應注意這類過濾器的墊

片是非金屬材質的，容易由于過熱而損壞。因此應縮短焊接時間，并在焊接完成后對過濾器進行

冷卻。如果焊接前需要預熱或焊接后需要繼續加熱（D系列過濾器），建議先將墊片拆下再加熱。

過濾器的運行及維護

系統最初工作一段時間后（一般不超過一周），應進行清洗，以清除系統初始運行時積聚在濾

網上的雜質污物。在此后，須定期清洗。清洗次數依據工況條件而定。若過濾器不帶排污絲堵，

則清洗過濾器時要將濾網限位器以及濾網拆下。

警告：每次維護、清洗前，應將過濾器與帶壓系統隔離。清洗后，重新安裝時要使用新的密

封墊。
技術參數： 1、適合物料：

a、化工、石油化工生產中的弱腐蝕性物料，如：水、氨、油品、烴類等；

b、化工生產的腐蝕性物料，如燒堿、純堿、濃稀硫酸、碳酸、醋酸、酯酸等；

c、制冷中的低溫物料，如：液甲烷、液氨、液氧及各種制冷劑；

d、輕工食品、制藥生產中有衛生要求的物料，如：啤酒、飲料、乳制品、糧漿醫藥用品等。

2、過濾精度：10-480目（一般通水網為18-30目/cm2，通氣網為40-100目/cm2，通油網為100-480目/cm2。）

3、工作溫度：≤90℃

4、公稱通徑：DN25—DN600mm

5、公稱壓力：PN≤1.6Mpa（其它工作壓力可按用戶要求設計）

6、法蘭標準：GB81-59（也可按用戶要求制造）

7、殼體材質：A3、304、304L、316、316L

8、密封材料：聚四氟乙烯、丁腈橡膠、耐油石棉膠

【國標不銹鋼Y型過濾器】參數規格-GL41W-16P

【國標不銹鋼Y型過濾器】-GL41W-16P適用范圍

Y型過濾器是輸送介質的管道系統不可缺少的一種過濾裝置，Y型過濾器通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來清除介質中的雜質，以保護閥門及設備的正常使用。Y型過濾器具有結構先進，阻力小，排污方便等特點。Y型過濾器適用介質可為水、油、氣。一般通水網為18~30目，通氣網為10~100目，通油網為100~480目。籃式過濾器主要由接管、主管、濾藍、法蘭、法蘭蓋及緊固件等組成。當液體通過主管進入濾藍后，固體雜質顆粒被阻擋在濾藍內，而潔凈的流體通過濾藍、由過濾器出口排出。
目錄

【國標不銹鋼Y型過濾器】-GL41W-16P檢測認證

壓力管道TS特種設備，歐盟CE認證，美標石油協會API認證

【國標不銹鋼Y型過濾器】-GL41W-16P包裝說明

封蓋，所料帶外加無紡布袋木箱

【國標不銹鋼Y型過濾器】-GL41W-16P工作原理

Y型過濾器原理
※起泡點法測試原理：當濾膜和濾芯用一定的溶液完全浸潤,然后通過氣源在一側加壓(我們儀器里面有進氣控制系統,可以穩定壓力,調節進氣),隨著壓力的增加,氣體從濾膜的一側放出,表現膜一側出現大小、數量不等的氣泡,通過儀器判斷出對應的壓力值就是泡點。
※擴散流法測試原理：擴散流測試是指當氣體壓力在濾芯起泡點值的80%時,這時還沒有出現大量的氣體穿孔而過,只是少量的氣體先溶解到液相的隔膜中,然后從該液相擴散到另一面的氣相中,這部分氣體稱之為擴散流。
※為什么擴散流的方法更好：起泡點值只是一個定性的值，從開始起泡到最后的群起泡是一個比較長的過程，不能準確的定量。而測量擴散流值是一個定量值,不但能準確的確定過濾器的完整性，而且還能反應出膜的孔隙率、流量和有效過濾面積等方面的問題，這也就是為什么現在國外廠家都用擴散流法測試完整性的原因。
※水侵入法測試原理：水侵入法專用于疏水性濾芯的測試，疏水性膜抗拒水，孔徑越小，把水?dāng)D入疏水膜中需要的壓力越大。所以在一定的壓力下，測量擠入濾膜中的水流量來判斷濾芯的孔徑。

【國標不銹鋼Y型過濾器】-GL41W-16P售后服務

◆產品訂貨須知：
1，客戶如對閥門產品有特殊要求，須在訂貨合同明確說明（比如材質要求、結構長度、連接方式、全徑或者縮徑、管道尺寸、介質溫度、壓力范圍、檢驗與試驗標準及包裝要求等）。
2，本廠可根據客戶特定要求選配各類驅動裝置執行器。
3，如客戶提供特殊閥門型號，須正確說明其型號含義。
4，付款須知：預付30%定金到公司帳號，余款發貨前付清，以便及時安排發貨，特殊情況請請示。
5，交貨方式：可具體商定，代辦運輸或客戶指定。


本公司Y型過濾器系列：日標過濾器，美標過濾器，德標過濾器， T型過濾器， 籃式過濾器，保溫過濾器，
訂貨須知：
一、① 國標不銹鋼Y型過濾器 產品名稱與型號
 國標不銹鋼Y型過濾器口徑
③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定中揚閥門公司 國標不銹鋼Y型過濾器型號，請按國標不銹鋼Y型過濾器型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的中揚閥門公司專家為您審核把關。
