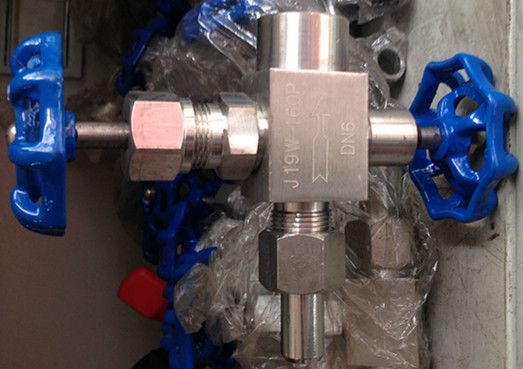

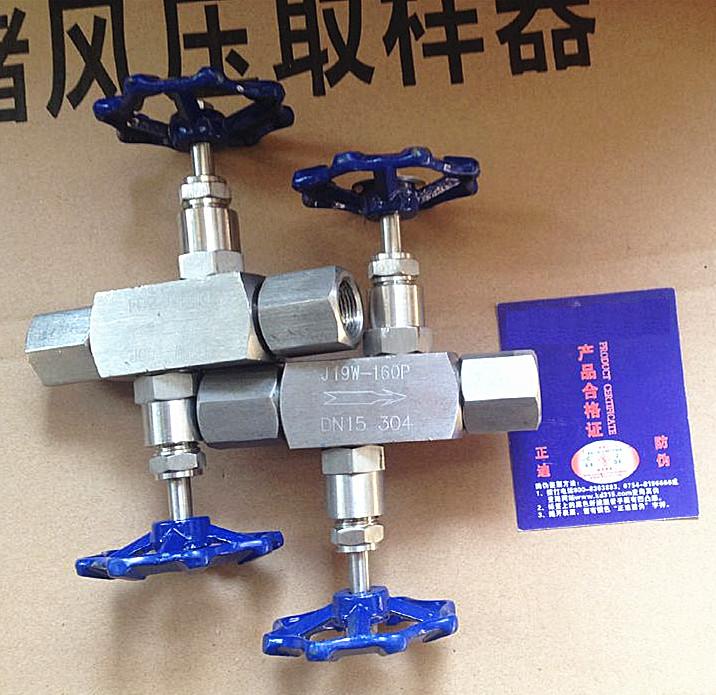

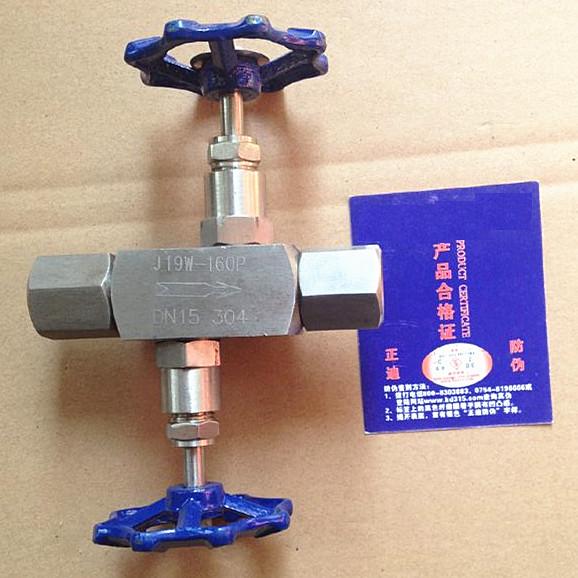

J19W-160P不銹鋼壓力表針型閥
J19H-16-320壓力表儀表針型閥（含壓力表）;
針形閥門的閥芯就是一個很尖的圓錐體，好象針一樣插入閥座，由此得名。 針形閥門比其他類型的閥門能夠耐受更大的壓力，密封性能好，所以一般用于較小流量，較高壓力的氣體或者液體介質的密封。 針形閥門與壓力表配合使用是最合適的了，一般的針形閥門都做成螺紋連接(當然也有法蘭及其他形式的連接)。
產品型號：J19H-1.6(32)型壓力表儀表針型閥
產品名稱：壓力表儀表針型閥
二、壓力表儀表針型閥主要零件材料：
|
零件名稱 |
閥桿 |
閥體 |
閥底座 |
填料 |
填料閥蓋 Packing |
手輪Handwheel |
|
J19H-320C-DN6 |
碳鋼 |
鉻不銹鋼 |
聚四氟乙稀，柔性石墨 |
碳鋼Carbon steel |
優質碳鋼 |
|
|
J19W-320P-DN15 |
鉻鎳不銹鋼 |
鉻不銹鋼 |
鉻鎳不銹鋼 |
不銹鋼Stainless steel |
||
三、壓力表儀表針型閥主要性能規范：
|
型號 |
公稱壓力PN Mpa |
試驗壓力PS(Mpa)_Test pressure |
工作壓力(Mpa) Working pressure |
工作溫度(OC) Working temps. |
適用介質Applicable medium |
||
|
殼體 |
密封(液)Seal |
密封(氣)Seal |
|||||
|
J19H-320C |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
P≤540OC |
液化石油氣水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc. |
|
J19W-320P |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
C≤425 OC |
|
四、J19H壓力表儀表針型閥主要外形及連接尺寸：
|
型號 |
公稱直徑 |
尺寸 Dimension |
重量(kg)Weight |
|||||||
|
L1 |
Do |
D2 |
D1 |
H |
H1 |
M1 |
Rc |
|||
|
J19H-320 |
6 |
100 |
65 |
14 |
5 |
100 |
110 |
M20×1.5左 |
- |
1.2 |
|
J19W-320P |
15 |
85 |
65 |
- |
- |
100 |
110 |
M20×1.5 |
G1/2” |
1.0 |
訂貨須知：
一、①壓力表儀表針型閥產品名稱與型號②壓力表儀表針型閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定壓力表儀表針型閥型號，請按壓力表儀表針型閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的中策閥門專家為您審核把關。
