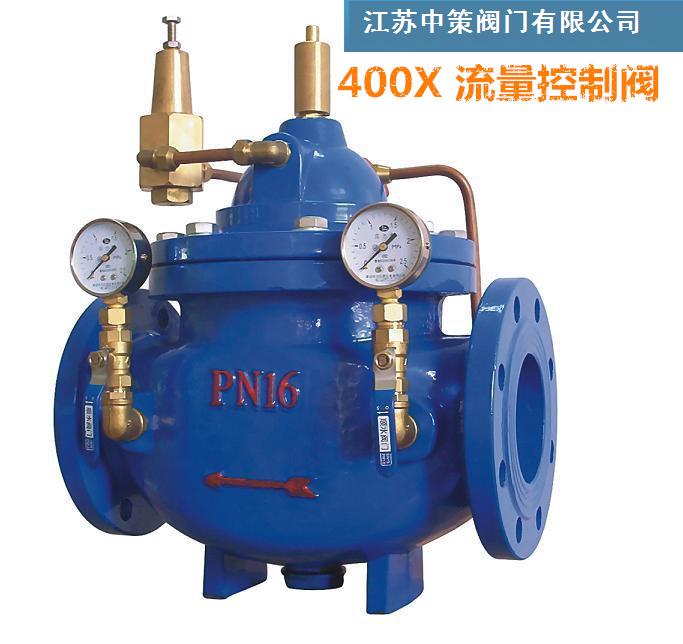

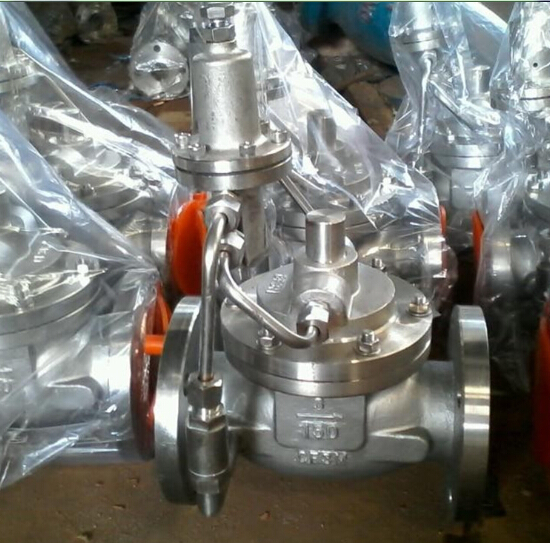

【400X流量控制閥】
產品介紹：（江蘇中策閥門有限公司）是專業400X流量控制閥制造商，產品質量可靠，耐用，價格合理等優點。400X流量控制閥在管路系統中主要起保持流量的穩定，可以簡單理解為在管路壓力常規運行過程中，突然增高或降低本閥可依然保持下游系統中的流量不穩定不變。
設計制造標準
結構長度標準：GB/T
12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

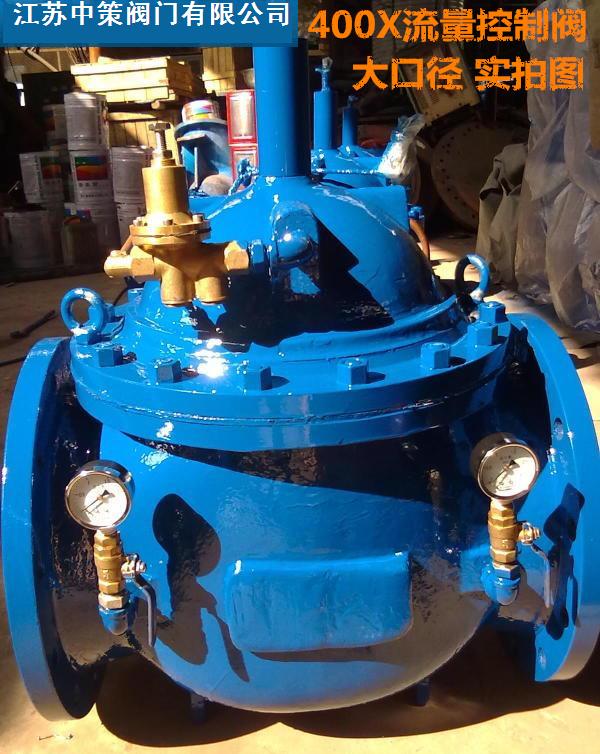

一、400X流量控制閥【結構特點和用途】
400X流量控制閥由主閥、流量調節閥、針閥、導閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作，控制和調節主閥開度，使通過主閥的流量保持不變。
本產品利用水力自力控制，不需要其它裝置和能源，保養簡便，流量控制穩定。
本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。
二、400X流量控制閥【工作原理】
當閥門從進口端給水時，水流過針閥進入主閥控制室，并經過導閥、球閥流出主閥控制室到出口，此時主閥處于全開或浮動狀態。調定主閥上部的流量調節閥，可為主閥設定一定開度。調節針閥開度和調節導閥彈簧壓力，即可使主閥開度保持在設定開度，并在壓力變化時導閥進行自動調節，保持流量不變。
三、400X流量控制閥【主要技術參數】
|
公稱壓(Mpa) |
殼體試驗壓力(MPa) |
密封試驗壓力(MPa) |
出口可調壓力(MPa) |
壓力特性 |
流量特性 |
適用介質 |
介質溫度(℃) |
|
1.0 |
1.5 |
1.1 |
0.09-0.8 |
P2×8% |
P2×15% |
水 |
0-80 |
|
1.6 |
2.4 |
1.76 |
0.10-1.2 |
P2×10% |
P2×20% |
||
|
2.5 |
3.75 |
2.75 |
0.15-1.6 |
P2×12% |
P2×25% |
四、400X流量控制閥【主要零件材料】
|
零件名稱 |
零件材料 |
|
閥體 閥蓋 |
WCB |
|
閥座 閥盤 |
銅合金 |
|
密封圈 O型圈 |
丁腈橡膠 |
|
閥桿 |
2Cr13 |
|
彈簧 |
50CrVA |
|
針型閥 |
銅合金 |
|
球閥 |
銅合金 |
|
浮球閥 |
銅合金 |
五、400X流量控制閥【規格尺寸】
|
公稱尺寸 |
尺寸 |
||||
|
L |
F1 |
F |
H1 |
H |
|
|
20 |
150 |
136 |
292 |
247 |
342 |
|
25 |
160 |
136 |
292 |
247 |
342 |
|
32 |
180 |
136 |
292 |
247 |
342 |
|
40 |
200 |
155 |
330 |
278 |
395 |
|
50 |
203 |
155 |
330 |
278 |
395 |
|
65 |
216 |
165 |
350 |
298 |
405 |
|
80 |
241 |
175 |
365 |
313 |
430 |
|
100 |
292 |
195 |
410 |
350 |
510 |
|
125 |
330 |
220 |
455 |
365 |
560 |
|
150 |
356 |
230 |
475 |
420 |
585 |
|
200 |
495 |
255 |
530 |
450 |
675 |
|
250 |
622 |
300 |
623 |
470 |
730 |
|
300 |
698 |
340 |
700 |
490 |
760 |
|
350 |
787 |
415 |
840 |
526 |
840 |
|
400 |
914 |
430 |
880 |
570 |
910 |
|
450 |
978 |
430 |
880 |
570 |
910 |
六、400X流量控制閥【部件列表】
1、球閥2、導閥3、流量調節閥4、主閥5、壓力表6、針閥
