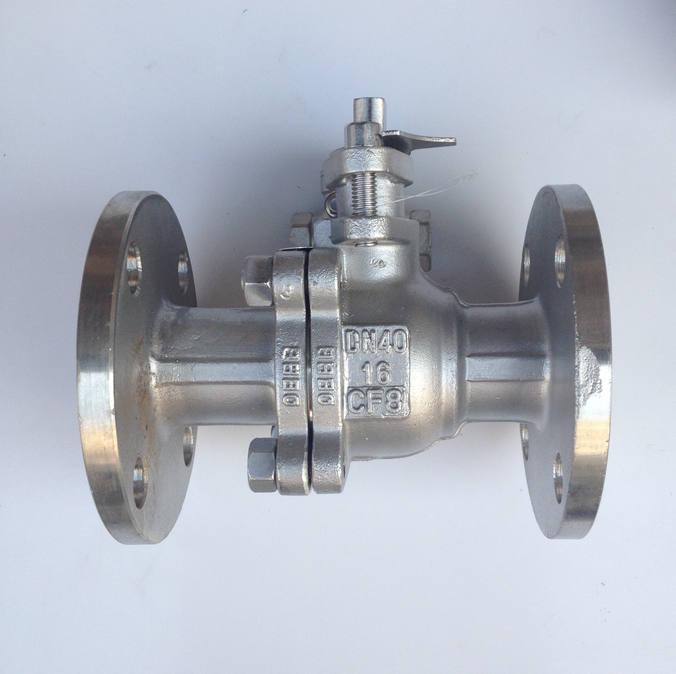

Q41F-16P,Q41F-25P不銹鋼法蘭球閥

Q41F-16P,Q41F-25P,Q41F-40P,Q41F-64P,Q41F-100P不銹鋼法蘭球閥

Q41F-16R,Q41F-25R,Q41F-40R,Q41F-64R,Q41F-100R不銹鋼法蘭球閥

Q41F-16RL,Q41F-25RL,Q41F-40RL,Q41F-64RL,Q41F-100RL不銹鋼法蘭球閥

Q41H-16P,Q41H-25P,Q41H-40P,Q41H-64P,Q41H-100P不銹鋼法蘭球閥

Q41H-16R,Q41H-25R,Q41H-40R,Q41H-64R,Q41H-100R不銹鋼法蘭球閥

Q41H-16RL,Q41H-25RL,Q41H-40RL,Q41H-64RL,Q41H-100RL不銹鋼法蘭球閥

Q41F-16R/L不銹鋼國標法蘭球閥的特點：

Q41F-16R/L不銹鋼國標法蘭球閥只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥最適宜直接做開閉使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用。球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣過氧化氫,甲烷和乙烯等。球閥閥體可以是整體的，也可以是組合式的。
Q41F-16R/L不銹鋼國標法蘭球閥介紹：
Q41F-16R/L不銹鋼國標法蘭球閥：英文名稱;ball valve，材質；碳鋼，不銹鋼，鉻鉬鋼。適用介質：水、油品、蒸汽。廠家：溫州博源閥門。
Q41F-16R/L不銹鋼國標法蘭球閥的工作原理：
開啟過程
1.在關閉位置，Q41F-16R/L不銹鋼國標法蘭球閥
球體受閥桿的[wiki]機械[/wiki]施壓作用，緊壓在閥座上。
2.當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。
3.閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。
4.直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。
關閉過程
1.關閉時，順時針旋轉手輪，Q41F-16R/L不銹鋼國標法蘭球閥
閥桿開始下降并使球體離開閥座開始旋轉。
2.繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°。
3. 快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。
4.手輪轉動的最后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。

Q41F-16R/L不銹鋼國標法蘭球閥使用說明書：
1、 范圍：本說明書適用于法蘭連接端的電動（或氣動）球閥。
2、 組成：由電動（或氣動）執行機構（20）與球閥閥體部分組成，其連接靠支架（18）和連接軸（17）。
3、使用限制
Q41F-16R/L不銹鋼國標法蘭球閥的溫度和壓力限制：
l 銘牌顯示有球閥在最大和最小操作溫度下所允許的最大操作壓力。
l 使用PTFE或RTFE材質的閥座和密封件，操作溫度應在－290C到 2000C之間。其他類型的閥座和密封件的操作溫度，應受到KI工廠的檢核。
l 閥的公稱壓力等級 (PN)，可表明閥在正常溫度狀態下的最大工作壓力。（例如：PN4.0，表明其操作溫度在－290C～380C時的最大工作壓力為40 Bar(4.0MPa)）。
l 電動或氣動執行機構的注意事項參見其相應的說明書。
4、 安裝
1)、取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。
2）、安裝前應按規定的信號（電或氣）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。
3)、準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質這些物質可能會損壞閥座和球）。
4)、在安裝期間，請不要用Q41F-16R/L不銹鋼國標法蘭球閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。.
5)、Q41F-16R/L不銹鋼國標法蘭球閥應安裝在管道的水平方向或垂直方向。
6)、安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
7)、與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
Q41F-16R/L不銹鋼國標法蘭球閥
訂購須知：Q41F-16R/L不銹鋼國標法蘭球閥的型號，口徑，壓力，材質，驅動方式，使用介質，使用溫度。
