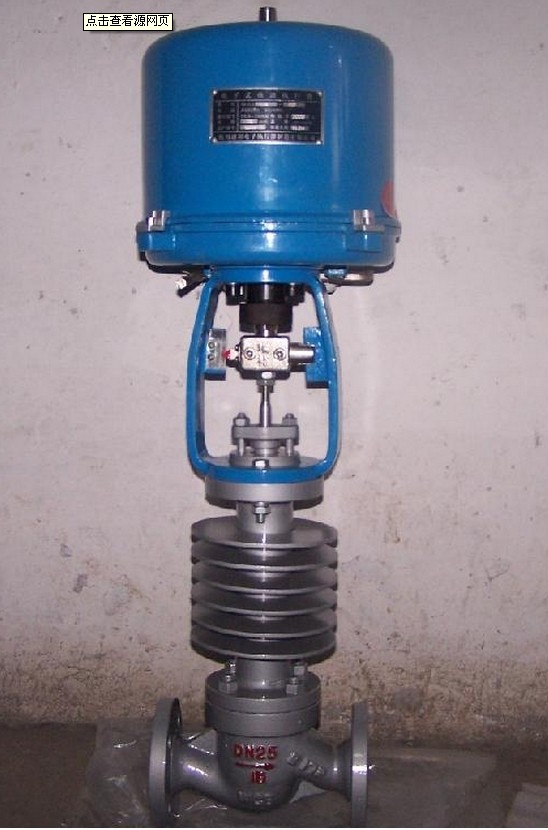

ZAZP、ZAZN 型電動直通單座調節閥
產品說明
ZAZP、ZAZN 型電動直通單座調節閥：由電動執行機構與各種的閥體（單座、雙座、套筒）組配而成，而具備了各種閥的特點。電動調節閥以單相交流 220V 電源為動力，接受統一的標準電信號 0~10mA DC 或 4~20mA DC，自動的控制閥門開度，達到對工作流量、壓力、溫度、液位等參數的自動控制，是生產過程自動調節的組成之一。廣泛用于電力、冶金、輕工、食品、石油、化工等工業的自動控制中。
產品性能參數
|
ZAZP、ZAZN 型電動直通單座調節閥主要性能參數
|
||||||||||||
|
型號 |
PN |
工作壓力/MPa |
適用溫度/℃ |
輸入信號/mA DC |
輸入電阻/Ω |
電源電壓及頻率 |
不靈敏度/μA |
|
||||
|
/V |
/Hz |
|
||||||||||
|
ZAZP-16 |
16 |
1.6 |
≤200 |
0~10 |
4~24 |
200 |
250 |
220 |
50~60 |
≤150 |
≤240 |
|
|
ZAZP-40 |
40 |
4.0 |
C、P：≤250； |
|
||||||||
|
ZAZP-63P |
63 |
6.3 |
|
|||||||||
ZAZP電動直通單座調節閥 產品零部件材料
|
ZAZP、ZAZN 型電動直通單座調節閥電動執行器參數 |
|||||
|
型號 |
輸入信號/mA DC |
出軸推力/N |
行程/mm |
全行程時間/mm |
|
|
Ⅱ型 |
DKZ-310 |
0~10 |
4000 |
16 |
12.5 |
|
25 |
30 |
||||
|
DKZ-410 |
6400 |
40 |
32 |
||
|
60 |
48 |
||||
|
DKZ-510 |
16000 |
60 |
37 |
||
|
100 |
62 |
||||
|
Ⅲ型 |
DKZ-3200 |
4~20 |
2500 |
16 |
10 |
|
DKZ-3300 |
25 |
15.6 |
|||
|
DKZ-4400 |
6400 |
40 |
25 |
||
|
DKZ-4500 |
60 |
37.5 |
|||
ZAZP電動直通單座調節閥 產品零部件材料
|
ZAZP、ZAZN 型電動直通單座調節閥零部件材料 |
||||
|
型號 |
閥體、閥蓋 |
閥芯、閥桿、閥座 |
墊片 |
填料 |
|
ZAZP-16 |
HT200 |
1Cr18Ni9 |
石棉橡膠板 |
聚四氟乙烯 |
|
ZAZP-40 |
ZG25 |
1Cr18Ni9 |
石棉橡膠板 |
聚四氟乙烯 |
|
ZAZP-63P |
1Cr18Ni9 |
1Cr18Ni9 |
石棉橡膠板 |
聚四氟乙烯 |
ZAZP電動直通單座調節閥 產品外形及結構尺寸
|
ZAZP、ZAZN 型 PN16 電動直通單座調節閥主要外形及結構尺寸 |
||||||||
|
DN |
D |
D1 |
D2 |
f |
b |
z×Φd |
t |
L |
|
25 |
115 |
85 |
65 |
2 |
16 |
4×Φ14 |
4 |
185 |
|
32 |
135 |
100 |
78 |
2 |
18 |
4×Φ18 |
5 |
200 |
|
40 |
145 |
110 |
85 |
3 |
18 |
4×Φ18 |
5 |
220 |
|
50 |
160 |
125 |
100 |
3 |
20 |
4×Φ18 |
5 |
250 |
|
65 |
180 |
145 |
120 |
3 |
20 |
4×Φ18 |
5 |
275 |
|
80 |
195 |
160 |
135 |
3 |
22 |
8×Φ18 |
5 |
305 |
|
100 |
215 |
180 |
155 |
3 |
24 |
8×Φ18 |
5 |
350 |
|
125 |
245 |
210 |
185 |
3 |
26 |
8×Φ18 |
5 |
410 |
|
150 |
280 |
240 |
210 |
3 |
28 |
8×Φ23 |
5 |
450 |
|
200 |
335 |
295 |
265 |
3 |
30 |
12×Φ23 |
5 |
550 |
|
250 |
405 |
355 |
320 |
3 |
32 |
12×Φ25 |
5 |
640 |
|
300 |
460 |
410 |
375 |
4 |
34 |
12×Φ25 |
5 |
720 |
ZAZP電動直通單座調節閥 ⇑
|
ZAZP、ZAZN 型 PN40 電動直通單座調節閥主要外形及結構尺寸 |
|||||||||||
|
DN |
D |
D1 |
D2 |
f |
D6 |
f1 |
b |
z×Φd |
H2 |
H1 |
H1ˊ |
|
25 |
190 |
115 |
85 |
65 |
58 |
4 |
16 |
4×Φ14 |
117 |
670 |
752 |
|
32 |
210 |
135 |
100 |
75 |
66 |
4 |
18 |
4×Φ18 |
120 |
673 |
754 |
|
40 |
230 |
145 |
110 |
85 |
76 |
4 |
18 |
4×Φ18 |
139 |
693 |
776 |
|
50 |
255 |
160 |
125 |
100 |
88 |
4 |
20 |
4×Φ18 |
144 |
698 |
804 |
|
65 |
285 |
180 |
145 |
120 |
110 |
4 |
22 |
8×Φ18 |
188 |
799 |
954 |
|
80 |
310 |
195 |
160 |
135 |
121 |
4 |
22 |
8×Φ18 |
208 |
809 |
964 |
|
100 |
355 |
230 |
190 |
160 |
150 |
4.5 |
24 |
8×Φ23 |
220 |
821 |
976 |
|
125 |
425 |
270 |
220 |
188 |
176 |
4.5 |
28 |
8×Φ25 |
268 |
907 |
1090 |
|
150 |
460 |
300 |
250 |
218 |
204 |
4.5 |
30 |
8×Φ25 |
278 |
917 |
1100 |
|
200 |
560 |
375 |
320 |
282 |
260 |
4.5 |
38 |
12×Φ30 |
320 |
959 |
1142 |
|
250 |
655 |
445 |
385 |
345 |
313 |
4.5 |
42 |
12×Φ34 |
441 |
1161 |
1309 |
|
300 |
735 |
510 |
450 |
408 |
364 |
4.5 |
46 |
16×Φ34 |
465 |
1175 |
1355 |
ZAZP電動直通單座調節閥 ⇑
|
ZAZP、ZAZN 型 PN63 電動直通單座調節閥主要外形及結構尺寸 |
|||||||||||
|
DN |
D |
D1 |
D2 |
f |
D6 |
f1 |
b |
z×Φd |
H2 |
H1 |
H1ˊ |
|
25 |
205 |
135 |
100 |
78 |
2 |
58 |
4 |
4×Φ18 |
117 |
670 |
752 |
|
32 |
220 |
150 |
110 |
82 |
2 |
66 |
4 |
4×Φ23 |
120 |
673 |
754 |
|
40 |
240 |
165 |
125 |
95 |
3 |
76 |
4 |
4×Φ23 |
139 |
693 |
776 |
|
50 |
265 |
175 |
135 |
105 |
3 |
88 |
4 |
4×Φ23 |
144 |
698 |
804 |
|
65 |
295 |
200 |
160 |
130 |
3 |
110 |
4 |
8×Φ23 |
188 |
799 |
954 |
|
80 |
325 |
210 |
170 |
140 |
3 |
121 |
4 |
8×Φ23 |
208 |
809 |
964 |
|
100 |
370 |
250 |
200 |
168 |
3 |
150 |
4.5 |
8×Φ25 |
220 |
821 |
976 |
|
125 |
440 |
295 |
240 |
202 |
3 |
176 |
4.5 |
8×Φ30 |
268 |
907 |
1090 |
|
150 |
475 |
340 |
280 |
240 |
3 |
204 |
4.5 |
8×Φ34 |
278 |
917 |
1100 |
|
200 |
570 |
405 |
345 |
300 |
3 |
260 |
4.5 |
12×Φ34 |
320 |
959 |
1142 |
|
250 |
670 |
470 |
400 |
325 |
3 |
313 |
4.5 |
12×Φ41 |
441 |
1161 |
1309 |
|
300 |
750 |
530 |
460 |
412 |
4 |
364 |
4.5 |
16×Φ41 |
465 |
1175 |
1355 |
