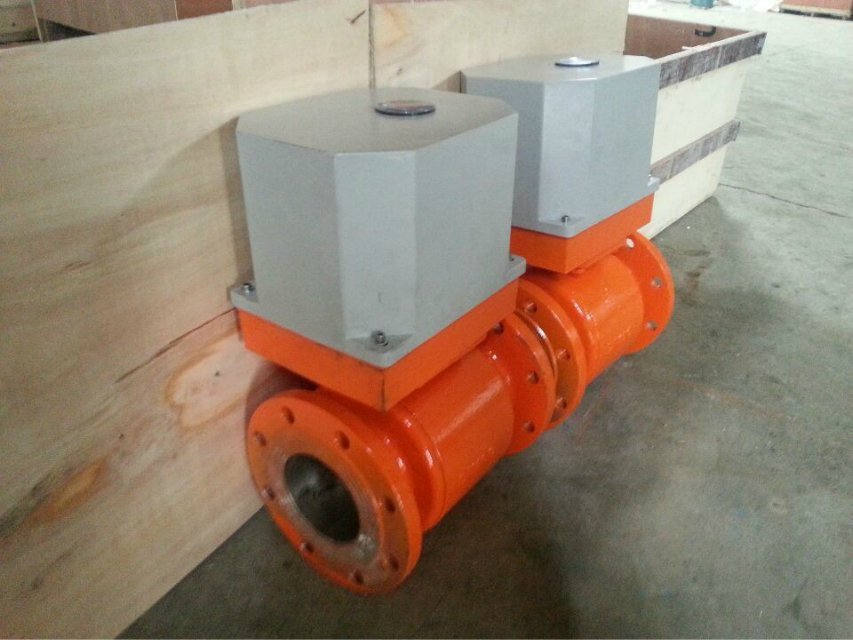

DQF-25電動球閥

產品型號
DQF-50,DQF-20,DQF-25,DQF-32,DQF-40,DQF-65,DQF-80,DQF-100,DQF-125,DQF-150,DQF-200
一：工 作 原 理
DQF電動球閥在無外來開啟信號（繼電信號）的情況下，在工作電源的作用下，保持全閉電鎖定，此時指示盤處于全閉指示位置，電指示開關信號（繼電信號）無輸出。當加入開啟信號后，內部小型繼電器動作，主電機立即旋轉，其傳動軸上小齒輪同步旋轉，帶動大齒輪和主軸及不銹鋼球同步旋轉，經過2秒鐘，閥位處于全開位置，在限位開關的作用下，電機停止旋轉，并且保持鎖定，同時電信號指示開關被碰觸動作，開關信號輸出使控制室內指示燈有相應指示，此時指示盤處于全開指示位置。反之，當開啟電信號消失后，電機立即反轉，經過2秒鐘，在反向限位開關作用下，電機停止，此時閥位全閉，且保持全閉鎖定。
充氣控制專用DQF電動球閥
二：產品簡介
DQF系列電動球閥是本公司專為水泥廠生料庫，水泥庫等充氣控制開發的一種專利產品。其動作壽命達100萬次，啟閉時間2秒/次（0~90°），兩項指標均超過進口同類產品，是當代理想的充氣控制專用開關閥。目前，國內主要水泥設計院已普遍選用此閥，相繼淘汰了普通電磁閥，氣控電磁閥，氣動0型球閥，傳統電動球閥以及回轉空氣分配器，至發稿之日止，國內已有300條水泥干法生產線應用此閥，并經中材國際及各大水泥設計院等出口泰國，越南，老撾，巴基斯坦，沙特阿拉伯以及智利等國家。
三：為何會有如此好的效果呢？這是因?yàn)椋?#160;
1、 閥門電機是永不燒壞的微特同步電機；
2 、不銹鋼閥芯，永不生銹，永遠光滑，這樣電機因負荷恒定而始終運轉自如；
3 、小于0.1MPa的介質低壓，鑄鐵閥體足夠能承受；
4 、聚四氟乙烯密封圈，耐溫250°C，而介質常溫，故密封圈永不軟化變形。聚四氟乙烯密封圈或毛氈密封墊與不銹鋼光滑閥芯接觸，且摩擦?xí)r間每周期只有啟閉動作時的2秒，因而磨損幾乎為零。實踐證明，該閥密封圈（墊）八年不磨損；
5、 傳動齒輪免油潤滑；
6 、閥內有壽命的器件是日本omRon公司出品的兩個限位開關以及一個全開閥位真實信號輸出開關，還有一個omRon小型繼電器。它們的動作壽命均為100萬次，經換算，壽命在五年以上；
7、 安裝角度不限制；
8 、綜上所述，DQF電動球閥五年內是免維護的，五年后只要換上新的微動開關和繼電器，該閥又是一個五年正常工作循環；
四：為何能淘汰傳統意義上的各類空氣分配用閥呢？這是因?yàn)椋?#160;
1、普通電磁閥用于頻繁充氣場合，壽命才三個月；
2、氣控電磁閥壽命為 八個月，且需要壓縮空氣管道；
3、氣動0型球閥中小電磁閥故障頻繁且隨機，須配置氣源三聯件，還要定期加油，同樣也需要壓縮空氣管道；
4、傳統技術電動球閥啟閉時間長（一般為8~20秒），位置信號易飄（一個半月后會出現），直立式安裝時因執行頭偏重且下垂，主軸易斷裂，需配置粗電纜傳輸電源和信號；
5 、回轉空氣分配器則是電耗高，控制單調，且一嘴粉堵，全機癱瘓，還要土建基礎；
DQF電動球閥動力電源通常為220VAC50HZ，控制信號為220VAC50HZ，備有無源干接點閥位真實信號輸出端子，在中控能準確了解到現場真實閥位開關狀態。
DQF電動球閥系列分別有：DQF電動球閥DN15，DQF電動球閥DN20，DQF電動球閥DN25，DQF電動球閥DN32，DQF電動球閥DN40，DQF電動球閥DN50，DQF電動球閥DN65，DQF電動球閥DN80，DQF電動球閥DN100，DQF電動球閥DN125，DQF電動球閥DN150，DQF電動球閥DN200；單重19KG~160KG。
